不连续圆弧墙的精准施工工艺

发表时间：2020/2/26 来源：《建筑学研究前沿》2019年21期作者：劳庆丰1 王爱国2 姚海波3

[导读] 随着社会的发展，人们对建筑美观性的要求越来越高，在如今的建筑当中越来越多将圆弧墙加入建筑元素当中去，增加建筑的美观性。

        1海南正光投资有限公司海南省海口市 571924
        2中国建筑第六工程局有限公司海南省海口市 570203
        3中国建筑第六工程局有限公司海南省海口市 570203
        摘要：随着社会的发展，人们对建筑美观性的要求越来越高，在如今的建筑当中越来越多将圆弧墙加入建筑元素当中去，增加建筑的美观性。但是具有弧形墙的施工难度比普通混凝土墙的施工难度要大，不连续圆筒墙施工更是难上加难，因为不连续圆弧墙具有隔断区域，保证不连续圆通墙的弧度精准将是一项巨大的挑战。
        关键词：施工工法原理工艺


        一、引言
        本文所述工艺采用施工简便，选材简单，所进材料除了定型螺杆以外，无特殊选材。能极大限度保证圆筒墙的弧度，保证圆筒墙施工与技术要求最大限度的符合，保证圆筒墙的美观性。
        二、项目概况
        海南生态智慧新城田园生态学校项目位于海南省澄迈县老城经济开发区，项目由观演中心、教室俱乐部、综合楼、初高中部教学楼、小学部教学楼、中学部公寓、小学部公寓、教师公寓、体育活动馆、风雨操场、风雨连廊及公共地下车库组成。总建筑面积16万平方米。
        其中属综合楼的结构设计最有艺术性，不过施工难度也是最大，施工极其艰难。四周有四个大圆楼，中间有一个大圆中庭。四周大院楼每层设计不一，各具风格。
        三、工法特点
        本施工工艺采用定型螺杆+弧形钢筋的加固定位方式，通过技术规划实现多点定位，针对于不连续圆弧墙施工中墙体弧度的精准度、与隔断区域的连续性，本工法就不连续圆筒墙施工工艺进行优化把控，共有以下三处优点：①施工选材简单，制作方便②质量可控③节省成本。
        四、工艺原理及工艺流程
        1、工艺原理
        通过前期的技术准备，利用AUTOCAD确定好各层圆弧墙施工的坐标，标高，高度，面积，及弧度。在经过BIM技术三维建模，并通过反复的精准计量及运算，确定好需要各种型号的钢筋数量及模板数量。为施工做好技术支撑。
        由测量部牵头，工程部协助，通过全站仪与测量仪，确定圆弧墙位置，尺寸，以及根据先前技术计量分析的数据，标注好各个钢筋的节点，以及模板合模的节点，做好准确的标注，为以后的施工更加快捷，也便于控制施工精度，把握好施工质量。
        由于弧形钢筋具有刚性与塑性，采区圆弧墙区域和隔断区一起施工搭设模板，利用弧形钢筋的塑性，把整体的外圆弧墙造型体现出来，进行调整，保证圆弧墙弧度的精准性。
        通过测量确定圆筒楼圆心，使用铅锤仪，多点放线标点，保证内圆弧墙精度。
        在上下层支模的连接支设采用定向螺杆固定，墙体定位边线贴双面胶海绵固定，防止浇筑混凝土时出现涨模，出现严重的安全隐患。

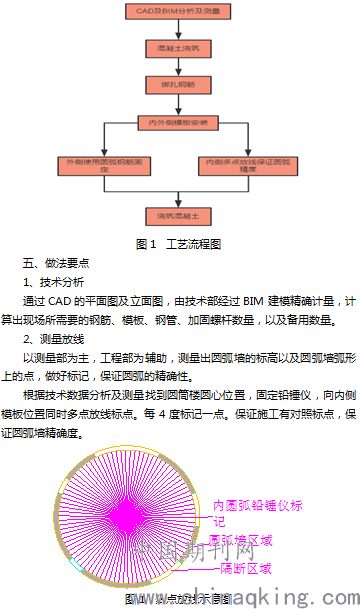

        2、工艺流程


        图1 多点放线示意图
        3、模板安装
        3.1内外合模

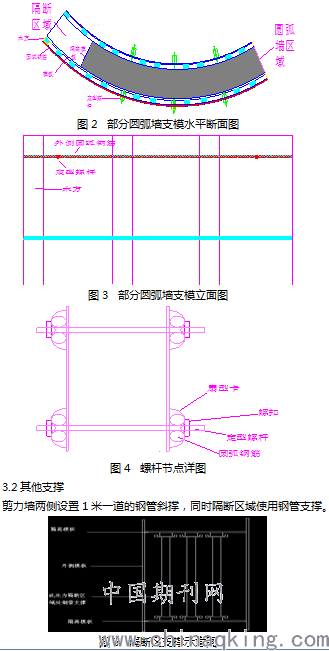

        内外侧使用Φ18的钢筋，固定外侧模板的圆弧状，采用15mm木胶板，并使用定型螺杆固定内外侧模板距离，楼地面以上200高设一道定型螺栓，上部500mm一道，螺杆水平间距为500mm，墙角处用水泥砂浆封堵，以防止混凝土浇筑时漏浆。保证圆弧墙的厚度，防止爆模涨模等质量问题。


        图5 隔断区支撑示意图
        六、结论
        本工法施工简便，选材简单，所进材料除了定型螺杆以外，无特殊选材。能最大限度保证圆筒墙的弧度，保证圆筒墙施工与技术要求最大限度的符合，保证圆筒墙的美观性。若圆筒墙出现涨模及偏位等情况，剔凿补缝等人工费用及修补费用将是巨大的成本。
        本次圆筒墙施工完成效果较好，受到业主及政府部门的赞许及肯定，对于当地区域的不连续圆筒墙体的施工是一个学习借鉴的榜样，具有良好的社会效益。
