[摘要] 在连接器领域的专利对比文件检索中，充分理解发明，结合自己审查经验及本领域的技术知识，准确判断发明运用的场合，可以快速且准确找到合适的CPC分类号，找到准确关键词，快速检索到对比文件。
[关键词] 连接器，CPC，理解发明
一、前言
CPC分类体系吸收了ECLA分类体系和USPC分类体系的优点，又与IPC分类体系在分类标准和层级结构上保持了一致，并在IPC和ECLA分类体系上进行了细分，力求使各个分类号下的文献主题更加明确，界限更加清晰，文献量适中，学习并使用CPC 分类体系进行专利文献的检索，可以提高检索效率和检索精准度。
二、案情简介
（1）专利申请背景技术及存在的技术问题
现有大多数插头和插座不具有自吸功能，使用起来不方便，而具有吸附功能的插头和插座通常使用传统的插头和插座的电极连接方式，容易出现电极接触不良或不能接触的情况。
（2）解决上述技术问题所采用的主要技术手段
锥形自吸插头和插座由锥形插头（2）和锥形凹槽插座（6）组成，锥形插头的形状呈锥形，在锥形插头的外侧面设有两个不相交的环形电极（3）（4），这两个环形电极与锥形自吸插头上的导线（1）相连接，锥形插头的顶端设有永磁体（5）；锥形凹槽插座内侧面设有与锥形插头外侧面的两个环形电极相对应的两个环形电极（7）（8），这两个环形电极与锥形凹槽插座上的导线（10）相连接，锥形凹槽插座的底部设有与锥形插头顶端位置对应且极性相反的永磁体（9）。
.png)
图1专利申请示意图
（3）技术效果
通过磁力便于将锥形的插头吸入锥形凹槽插座，而安装在锥形插头外侧面的环形电极和和安装锥形凹槽插座内侧面的环形电极易于接通电源。
三、对比文件的检索
（1）本申请主要是通过磁力吸合来达到插座与插头稳定连接的目的，因此，审查员首先就试着寻找准确的分类号，在中文库试探性检索检到公开部分特征的Y文件CN202949087U，然后转入英文库检索：
9 CNABS 245 插头 s 插座 s 永磁
统计CPC分类号，找到了频率最高的分类号H01R13/6205 （两联接装置通过磁铁保持即接合）
通过分析本申请，接合审查员审查的经验，可以确定，本申请所保护的插座插头类似于耳机插头，主要用于数据的传输，因此，审查员找到准确的关键词data、transmi+
31 VEN 1850 H01R13/6205/cpc
32 VEN 233 31 and data
33 VEN 100 32 and transmi+ （Y:US2014120746A1，公开大部分特征）
.png)

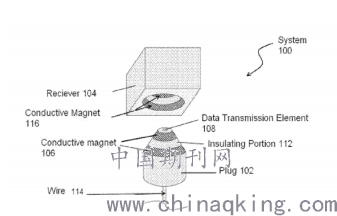

图2 对比文件示意图
对比文件1（US2014120746 A1）公开了一种插头和插座，并具体公开了（参见说明书第0021段，图1）：由插头102和凹槽插座104组成，在插头102的外侧面设有两个不相交的环形电极106，电能从电线114传递到电极106（相当于这两个环形电极与锥形插头上的导线相连接）；锥形凹槽插座
104内侧面设有与锥形插头102外侧面的两个环形电极106相对应的两个环形电极116。其余特征则被对比文件CN202949087U公开。
四、总结
加强对分类号的应用，尤其是CPC号的应用，加强对外文库的检索；平时审查中注意总结经验，总结领域内技术，便于在以后审查中快速准确理解发明，找到准确分类号，有助于快速检索到对比文件，提质增效。
作者简介：陈巍，男，1988-，国家知识产权局专利局专利审查协作湖北中心审查员，主要从事电连接器领域的发明专利实质审查工作。
