【摘要】： YB95型香烟条盒透明纸包装机生产的条烟存在透明纸松散、不紧贴、皱纹等质量缺陷，严重影响了条烟外观包装质量。通过在YB95机出口处加装条烟透明纸美容装置对包装机进行改造， 改进后YB95生产的条烟透明纸紧贴、美观，包装质量明显提高。
【关键词】： YB95 加装 条烟透明纸 美容装置
前言 企业为了增强市场竞争能力，不断采用先进的工艺技术，提高产品的内在和外观质量，从而达到不断提高经济效益的目的。设备在生产过程中，由于YB95包装机使用的是BOPP普通透明纸材料，该透明纸的收缩性能较差，生产出来的条烟透明纸相对较松散，不紧贴，皱纹较多，影响了条烟外观包装质量，为提高解决条烟松散，不紧贴，皱纹较多，提高条烟外观质量，对该机进行加装条盒美容器技术改造。
1 YB95型条外透明纸包装机条烟透明成形和热封原理及存在问题分析
1.1 裹包成形原理
YB95型条外透明纸包装机第一顶升器将输送到位条烟与裁切好的单张透明纸一起向上顶升，在顶升的过程中完成透明纸的“Π”型包裹；顶升后，在推条和折叠器共同作用下，条烟在平移过程中完成了前后长边折叠、两端前面和后面折角；继续推进时，完成长边折叠处的热封；再推进，完成两边下短边折叠；在条烟再次顶升过程中，完成透明纸两端上短边的折叠和两端面的热封；第二顶升后，条烟在出口通道输出时，两端面被给予一定的压紧和加热，进行端面再次热封。这样，烟条便在一系列的顶升、平移过程中逐一完成了透明纸的裹包与热封。
1.2 透明纸热封效果分析
由上述裹包成形和热封原理可知，条烟透明纸热封效果与其成形和热封过程密切相关：比如经过二次顶升和平移通道的松紧、折叠器的位置、热封温度的选择等都可能影响条烟透明纸的热封效果。
不同材料的选择也会影响条烟透明纸热封效果，特别是对热封收缩性能较差的普通透明材料，若要达到较好的热封效果，对设备的调试和来料要求会更高。所以在使用万事达提供的BOPP普通膜时，由于该普通膜的收缩性能较差，条烟透明纸相对较松散，皱纹较多，影响了条烟外观包装质量。
2 美容装置的设计方案
根据热收缩特性，结合YB95包装机的结构特点，决定在YB95包装机出口处加装条外透明纸美容装置。
.png)

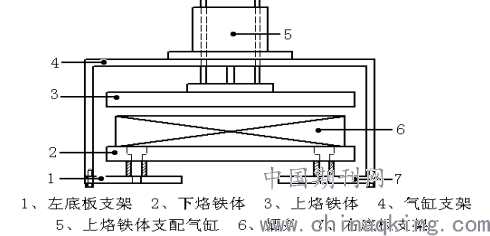

图1 美容装置机架示意图
2 .1 条烟透明纸美容装置工作原理
见图1，当烟条推进该整形美容装置时，下烙铁体2的上端面低于YB95机烟条输出通道平面0.5mm，这有利于通道的条烟6进入美容装置中,上烙铁体3由气缸5控制处于最高位（以利于烟条的顺利推进）。当烟条6到位停顿时，上烙铁体3下落，直至使烟条6压缩0.5mm，此时完成对烟条6的一次熨烫整形美容。如此重复上述动作，对推入的烟条进行连续整形。为了保证熨烫效果，将上、下烙铁体设计成略比两条烟宽，每条烟能被烙铁熨烫两次。 这样，可以增加每条烟的熨烫时间，让条烟透明纸熨烫更充分、更均匀。由于下烙铁2设计为固定的，因此，当该装置处于停机待料超过一定的时间时，由人工取出停留在烙铁2上的烟条，以避免烙铁体烫坏装置内的烟条。
2.2 机架安装利用原设备工艺螺孔，不破坏原设备结构，达到安全、牢固、美观的目的。
3 方案的实施
3.1 美容装置的制造
3.1.1 外购件型号
选用的烙铁支配气缸（1件）：双作用双滑杆气缸MGGMF32-75-XB6，以实现运行时的稳定性和短距离上下运动。
3.1.2 加工件
自行设计的加工件：烙铁体（2块）和机架（1套）。
3.1.2.1 烙铁体
材质:AL(铝合金)，以满足其导热性能好的要求；宽度略大于两条烟的宽度,以实现每条烟的两次熨烫。
3.1.2.2 机架
机架包括：左底板支架、右底板支架、上烙铁气缸支架，整个机架用45#钢板材加工。左、右底板支架上的长孔便于调整装置前后方向（烟条宽度方向）。
3.2 美容装置的安装
见图1，左右支架1、7分别安装在条烟出口通道底板末端处，（有现成的预留螺孔M10）。下烙铁2用螺钉固定在左右支架1、7上，安装时下烙铁2要低于YB95机条烟输出通道平面0.5毫米，以便于条烟输出。上烙铁体支架4也安装于左右支架上，双滑杆气缸5安装于支架的中间，上烙铁体3与气缸5固定。气缸5由一个二位五通机械阀控制，信号与机器条烟出口通道端面活动烙铁同步，气缸的气源由YB95机接入。在温度控制上，为了对上下加热板的温度进行控制调节，上下加热管的电线分别与YB55机和YB95机的蜡缸加热器的电线连接（因为使用了自带粘胶的拉带，所以YB55机和YB95机的蜡缸加热器没用），这样整形美容装置的上下加热板的温度调节就由YB45机组中的程序来控制，温度的调节既方便又直观。
3.3美容装置的调试
3.3.1 烙铁熨烫整形美容时对烟条的压缩量通过安装在上烙铁气缸支架上的双滑杆气缸的定位来达到，不同收缩性能的条包透明纸和不同的熨烫温度其压缩量略有不同。但一般情况下，压缩量相对固定，通过熨烫温度的调节来达到。
3.3.2 熨烫温度可调，不同软硬程度的条盒商标纸和不同收缩性能的透明纸其熨烫温度也各不相同。
3.3.3 在装置前后方向（烟条推进方向）的定位上需引起重视，必须让烟条边缘（长边）与整型美容装置烙铁体的边缘对齐，否则整形美容过程中会在烟条大面上产生轻微长条压痕（在熨烫时，一旦烙铁体边缘不与条烟大面边缘对齐，必然会产生一个受力和不受力及受温不同的分界线，这个分界线就形成了条痕）。这通过对装置左、右底板支架在前后方向上的定位和YB95机出口条包推板位置的调整来达到。
4 美容装置的应用效果
安装条烟美容装置后，经过数月的设备运行，该装置运行较稳定。机组生产的条烟其透明纸包装紧贴，消除了透明纸松弛、褶皱等现象，提高了条烟外观包装质量，因条烟透明纸松弛、褶皱等现象引起的停机维修调试的时间，提高了设备有效作业率。
5 结束语
YB95型香烟条烟透明纸包装机加装美容器改造，有效地解决了条盒烟外包透明纸的松弛、褶皱等问题。很好地解决了条烟透明纸包装质量达不到预定要求这一问题。同时也积累了设备维护和保养的经验拓宽了分析问题的思路，方便以后更好的工作。
参考文献
（1）《ZB45培训教材》 上海烟草机械厂
（2）《ZB45使用说明书》上海烟草机械厂
