开发 STEAM 活动项目进行深度复习——自动型路灯的探究与制作

发表时间:2020/3/13   来源:《教育学文摘》2019年第17期   作者:翁金武
[导读] 在浙教版《科学》八年级电学内容的学习中,学生已经学习了电流、电压、电阻及欧姆定律知识
        一、教学分析
        在浙教版《科学》八年级电学内容的学习中,学生已经学习了电流、电压、电阻及欧姆定律知识,能对简单的电路进行初步分析;也学习了“电磁继电器”的应用。“电磁继电器”的电路包含控制电路和工作电路两部分,要理解它的工作原理,需要分析电路的动态变化过程,学生学习有一定的难度。教材中安排了多个活动,如“水位自动报警器”、“温度自动报警电路”的电路设计等,通过这些活动,旨在让学生了解“电磁继电器”在实际生活、生产中的控制原理及应用价值。近几年,也经常有以“汽车转向指示灯电路模型”、“防盗报警装置模型”、“草坪自动注水喷淋系统”等实际应用电路模型为题材,命制与“电磁继电器”应用相关的电路分析试题,主要考查学生对电路动态分析能力。
        在通常教学中,学生对电路分析更多的是针对电路图“纸上谈兵”,一旦面对实物电路,学生感觉一片混沌,无从下手。但是,学生要面对的实际生活,绝不会仅是电路图。因此,科学教学应该创造机会,让学生能面对真实情境,解决真实问题,进行真实的学习。
        本节课的教学,以“自动控制型路灯”的设计与制作为素材,将STEAM理念融入科学课堂教学,在动手、动脑过程中,促进学生对科学概念、科学原理的理解,加强对知识应用的体验与感悟,激发学习兴趣,活跃学生思维,培养学生合作意识和创新实践能力。
二、学习目标及重难点
基于 STEAM 的学习目标分解





















重点与难点
重点:掌握简单电路分析,掌握欧姆定律的应用,理解简单的电磁控制电路的控制原理。
难点:连接实物电路并解决实际问题;学会用流程图方式将分析过程进行科学、逻辑的表达。

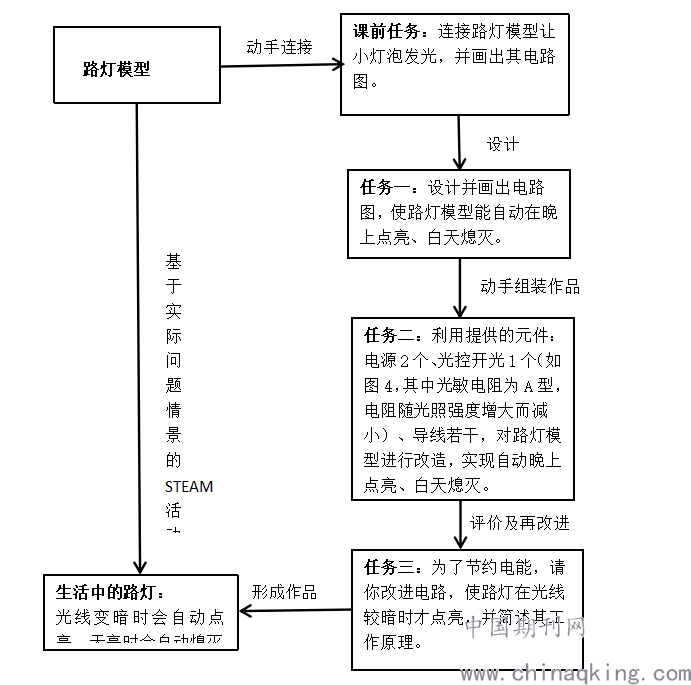

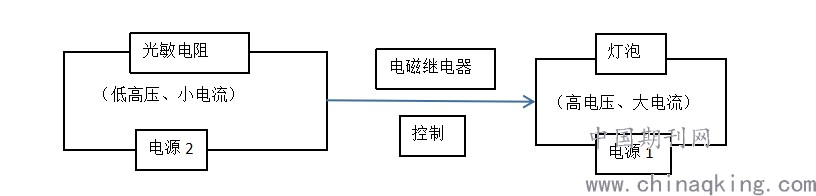

三、设计思路:











































四、教学过程
(一)创设教学情境

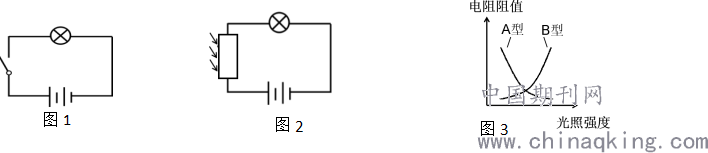

教学情境:连接路灯模型让小灯泡发光,并画出其电路图。(如图1)。
教师提问:生活中的路灯都会自动在晚上点亮白天熄灭,我们的路灯也要具备这样的功能,你们认为可以如何改进电路,并说说改进后的电路的工作原理?
(设计意图:生活中的路灯能根据光线的亮度进行自动控制是学生熟悉的情境,可以激发学生的探究欲望,有利用了知识的学习和理解,同时也让学生体会到所学知识应用生活中的价值)






(二)回忆已学知识、设计创新方案
任务一:设计并画出电路图,使路灯模型能自动在晚上点亮、白天熄灭,并说一说其工作原理(可用流程图方式表达)。
1.展示学生设计的电路图(学生设计可能如图2、4、5),学生在表达过程中,可用文字表达,教师用流程图帮助他整理逻辑过程,特别注意选择的光敏电阻的阻值如图3中的A型还是B型。
(设计意图:流程图法符合直观教学法的原则,能直观地显示出解题思路,学生通过视脑联系把抽象的分析思路直观化)









2.评价:各种方案中设计的电路有什么优点与缺点?

3.演示:用万用表测量随光照强度变化时光敏电阻的变化 。该光敏电阻A型还是B型?
讨论:我们应该选择图4、图5中的哪个方案,说一说理由?


(二)利用光控模块,动手制作作品

任务二:利用提供的元器件:电源2个、光控开光1个(如图6,其中光敏电阻为A型,电阻随光照强度增大而减小)、导线若干,对路灯模型进行改造,实现自动晚上点亮、白天熄灭。

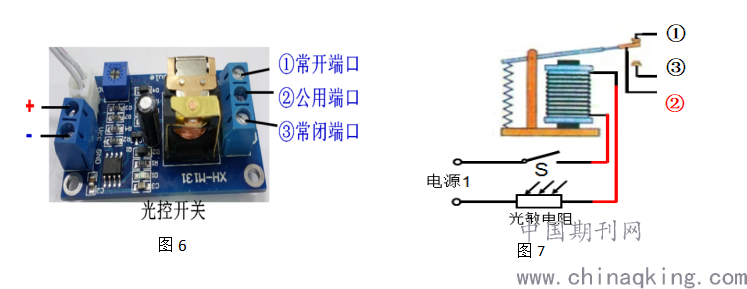

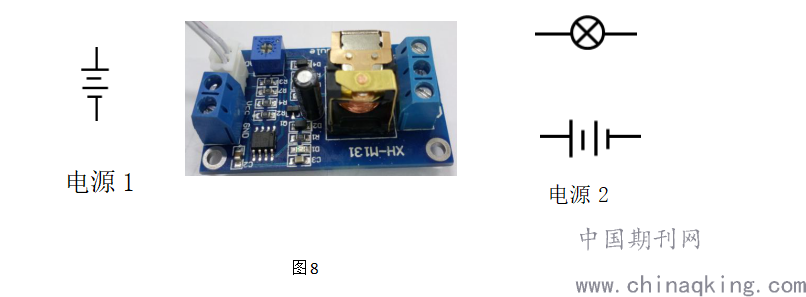

        1.观察光控开关实物,寻找图6和图7中的5个端口的对应关系,并在任务单上连接好电路图(如图8)。













        2.小组合作连接实物电路,并向其他小组展示你的成果。

(设计意图:通过“动手+动脑”的活动,学生加强对电磁继电器工作原理的理解,加强动手连接电路的能力。学生使用的电磁继电器不再是一个模型,而是一个实实在在的光控集成电路,体会到工程、技术在生活中的应用,拓宽了视野,提升了创新意识。)

(四)改进作品
任务三:某一路灯傍晚5点钟点亮,为了节约电能,请你改进控制电路,使路灯在傍晚6点钟光线较暗时才点亮,并简述其工作原理。
        师提示:原来衔铁5点吸下,改进后6点吸下,那就是说6点的电流与改进前5点的电流相等,也就是控制电路中的吸合电流不变。
学生在任务一的流程图基础上进行修改,表达出思维过程。
(设计意图:再次用流程图法表达出解题思路,应用流程图的能力不是一蹴而就,需要不断练习才能达到熟练应用)
5.板书设计









6.课堂实录片段
……
任务一:设计并画出电路图,使路灯模型能自动在晚上点亮、白天熄灭。(可用流程图方式表达)

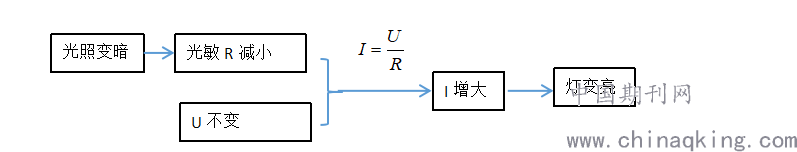

学生1:设计的电路图图如图2(这也大部分学生所设计的),工作原理流程如图9:









学生评价:设计图中的电路有什么优点与缺点?
评价1:优点是可以根据光照强度改变小灯泡的亮度。
追问:设计要求光敏电阻的特点是如图3中的A型还B型?
学生1:B型
评价2:缺点是光敏电阻阻值增大,灯光变暗时,电路还是有电流,电路不节能,生活中路灯数量很多,能源浪费很大。
……

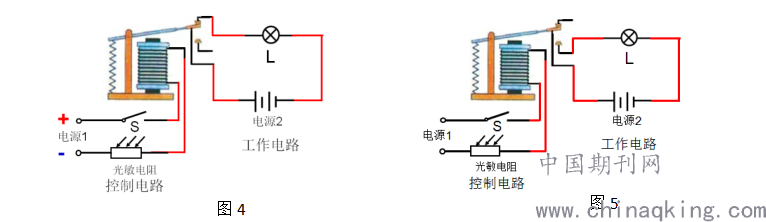

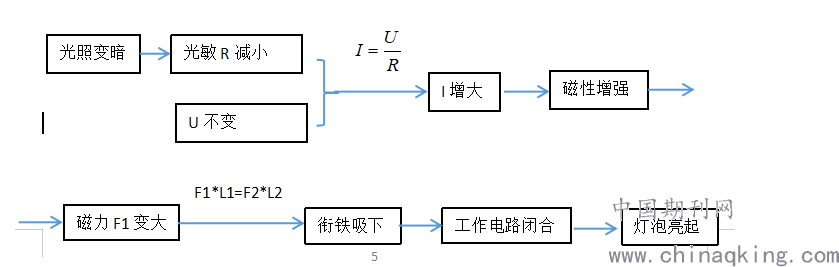

学生2:设计的电路图图如图4,工作原理流程如图10:(在图9的基础上修改)

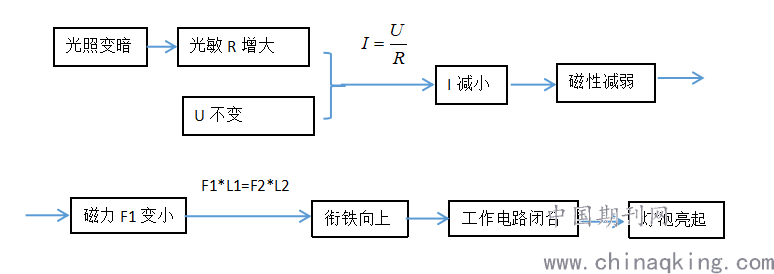

学生3:设计的电路图图如图5,工作原理流程如图11:(在图10的基础上修改)















演示:用万用表测量随光照强度变化时光敏电阻的变化 。该光敏电阻A型还是B型?
讨论:我们应该选择图4、图5中的哪个方案,说一说理由?
学生:应该选择图5方案,分析流程图二与流程图三,可以知道图4中的光敏电阻的阻值随光照变暗而减小,是属于B型,图5中的光敏电阻的阻值随光照变暗而增大,是属于A型的。

……
任务二:利用提供的元器件:电源2个、光控开光1个(如图4,其中光敏电阻为A型,电阻随光照强度增大而减小)、导线若干,对路灯模型进行改造,实现自动晚上点亮、白天熄灭。
……

2.观察光控开关实物,寻找图6和图7中的5个端口的对应关系,并在任务单上连接好电路图(如图8)。
教师巡视,对连接困难的学生加以指导,选择有连接错误的同学进行展示,让其他学生进行评价。

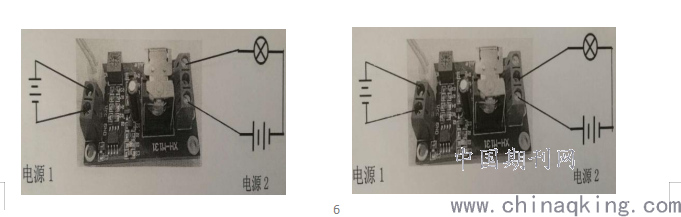

学生1:图12中的工作电路,处于开路,衔铁无论向上还向下闭合,灯都不会亮。

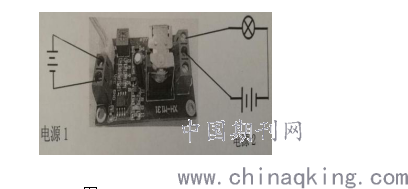

学生2:图13中,当光照强度增大时,控制电路中电流增大,电磁铁磁性增大,衔铁被吸下,灯会亮起,与设计要求不符合,正确连接方法如图14。










……
任务三:某一路灯傍晚5点钟点亮,为了节约电能,请你改进控制电路,使路灯在傍晚6点钟光线较暗时才点亮,并简述其工作原理。
小组讨论,如学生有困难,教师适当时进行点拔:
提问1:如果不更换电磁继电器,衔铁吸下或向上时所需的动力F1的大小是否改变?
学生1:F1不变。
追问1:此时经过电磁铁线圈的电流是否改变?
学生2:电流I不变。
追问2:在光照变得更暗时,光敏电阻阻值变大,如何才能保持电流不变?
学生3:总电阻不变时,增大电源1的电压。
学生4:电源1的电压不变时,可以减小总电阻。
追问3:减小总电阻,具体如何操作?
学生5:更换成在相同光照下,阻值小一些的光敏电阻。
学生6:最好同时再串联一个变阻器,这样就可以根据需要来调整总电阻的大小了。

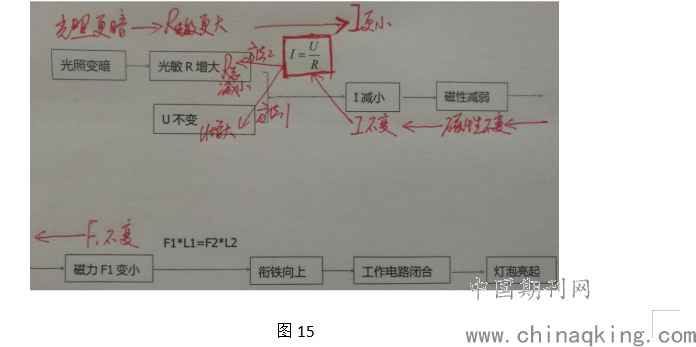

思维过程可在图11(流程图三)上进行分析、修改,如图15:

















提问2:如果不改变控制电路,根据杠杆平衡条件对电磁继电器部分进行改造?
学生1:因为I变小,F1变小,根据F1*L1=F2*L2,增大L2,也就是增大电磁铁与支点的距离。
学生2:可以增大F1,增加电磁铁线圈的匝数。
学生3:可以减小F2。
学生4:可以减小L2.

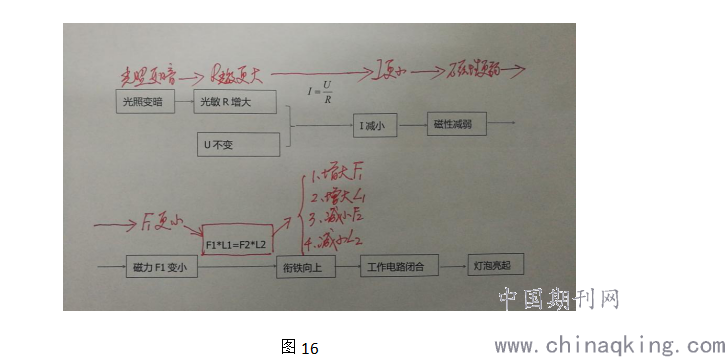

思维过程可在图11(流程图三)上进行分析、修改,如图16:
