摘要：电力排灌是农业生产中的重点和关键，与农业发展、农民收入等都有着极其密切的关系，因此需要强化在机井通电工程方面的建设。并且机井通电工程也是农网改造升级中的重点和关键，所以电力企业必须结合实际情况不断提高机警充电工程的质量，为农业生产、农民经济收入的增加奠定良好基础。因此文章就结合河南省“井井通电”工程项目，探究了相关技术模块的架构和组成，分析了机井通电工程的具体实践过程。
关键词：机井通电工程；井井通电；建设
1机井通电工程建设的必要性分析
机井通电工程建设的必要性主要体现在以下两方面：（1）2017年5月3日，国网公司下发《国网营销部网络与信息安全工作整改督办单》，要求河南公司于2017年8月31日前完成农网机井排灌安全隐患整改，将售电卡更换为国密算法CPU卡，将所有非国网标准农排灌溉用电能表更换为配有ESAM安全加密芯片的国网标准智能表，采用电力农排费控采集系统系列标准中规定的新型农排费控终端，关闭自建系统，所有电能表和采集设备均接入用电信息采集系统。（2）农排业务未纳入营销系统和电采系统统一管理。现阶段，河南公司集中部署的营销系统和电采系统覆盖了日常各类用户，但未涉及“井井通电”用户，且营销系统和电采系统与农排自建系统未建立数据接口，每月由农电工采用抄表掌机采集的方式抄取，并手工录入到营销系统当中，电量和电费数据的真实性与完整性无法确认，无法做到农排资金统一管理和监控，资金风险较大。因此在现阶段必须加快井井通电工程的建设。
2机井通电工程建设建设目标
为解决全省营销业务应用系统、用电信息采集系统、远程费控系统在全省“井井通电”管理模式、技术标准、联合应用上存在问题，河南公司决定从管理模式、技术标准、系统改造入手，完成以下工作：（1）统一管理模式。按照国家电网公司集约化发展、标准化建设的管理要求，对“井井通电”业务全省统一制定管理标准、措施，全面取消机井承包、电工代管等管理模式，实行供电公司统一管理。（2）统一技术标准。全面推行符合国家电网公司《电力用户农排费控终端采集系统技术规范》要求的采集终端、电能表等相关设备，并对农排费控终端功能和规约进行扩充，增加计费管理（电价接收、电费信息上传、黑名单管理等）相关功能。（3）信息系统适应性改造。扩充营销系统功能，增加“井井通电”售电业务管理模块，将档案信息管理、售电管理、账务管理、资金管理、监控分析等各类业务纳入营销系统进行统一管理；扩充用电信息采集系统（简称电采系统）功能和规约，将费控信息采集、参数下发、数据召测、事件召测等业务纳入电采系统进行统一管理；实现“井井通电”业务管理与营销系统、电采系统、远程费控系统的有机集成、统一管理及统一监控。
3业务管理模块的基本架构
3.1业务架构
营销系统“井井通电管理模块功能、扫码浇地及相关接口技术支撑服务项目”业务管理模块整合并集成卡表售电管理业务，通过购电卡管理、售电管理、刷卡管理等功能完成对持卡用户的读卡、开卡、售电写卡、冲正、补卡等一系列业务操作，满足客户要求，提高服务质量，具体规划如图1所示：
.png)

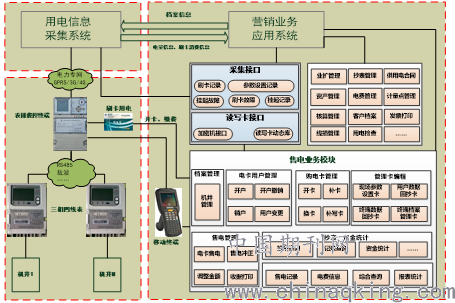

图1业务架构示意图
3.2应用架构
“井井通电管理模块功能、扫码浇地及相关接口技术支撑服务项目”业务管理模块依照售电渠道与智能电表购电业务自身特点，按照功能域进行划分。以客户为核心，业务和系统管理应用在基于统一高效的营销系统中扩展农业排灌用电客户的支持模块，通过数据和应用的高度集成，统一流程协作，为农业排灌用电客户提供本地购电等功能。本次项目建设将农业排灌的机井档案管理、电卡用户管理、售电管理、辅助管理、购电卡管理、刷卡管理、抄表核算管理、管理卡编程、综合查询、报表统计等模块纳入了营销系统“井井通电”业务管理模块。
3.3数据架构
从数据应用的不同角度对数据进行分类，不同类别的数据在存储、计算、传输时对应不同的要求和技术实现手段。根据国家电网公司数据分类原则，“井井通电”业务管理模块的数据划分为两个层级，第一层为：结构化数据、非结构化数据。第二层为：结构化数据划分为码、业务数据、流程数据；非结构化数据划分为文件数据、媒体数据和缓存数据。
3.4物理架构
井井通电管理模块功能、扫码浇地及相关接口技术支撑服务项目业务模块深化应用是在营销系统原有业务的基础上进行业务扩充，平台物理结构是在原有营销系统的基础上扩充了读写卡动态库，并对接口应用进行改造，扩充后的平台物理结构由生产应用服务器、生产数据库服务器、查询数据库服务器、历史数据库服务器、测试应用服务器、测试数据库服务器、接口服务器、读写卡动态库、电力APP、电力内网通信信道及其他相关服务设备组成。
3.5.集成架构
根据应用架构中对应用功能及各类型数据流转过程分析，对营销系统“井井通电”业务管理模块与其它外部系统之间的集成关系及集成实现技术进行分析，井井通电管理模块功能、扫码浇地及相关接口技术支撑服务项目业务模块深化应用的集成关系主要包括用电信息采集系统的集成，集成方式主要为数据集成，具体如图2所示。
.png)

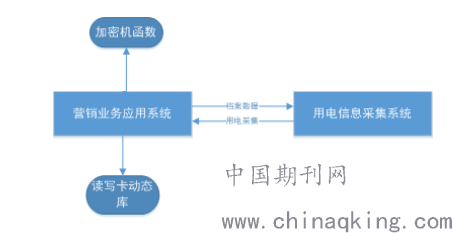

图2集成架构图
4建设内容
建设内容主要包括营销系统改造和采集系统功能改造两部分。营销系统改造建设主要包括以下几方面：（1）机井档案管理。在“井井通电”业务管理模块中对农业排灌机井进行档案管理，建档时填写机井地址、机井编号，选择供电公司、供电所、台区、终端，通过调用与营销系统接口，建立机井档案和机井用户档案的对应关系。（2）机井用户档案管理。在营销系统中对农业排灌机井用户档案进行管理。满足营销系统与“井井通电”业务管理模块紧密集成，贯通从排灌机井设立、机井表安装、电卡用户开户、设置电卡刷卡范围并到刷卡范围内任意机井上刷卡用电。（3）电卡用户管理。对农业排灌电卡用户在“井井通电”业务管理模块进行开户、销户管理。（4）售电管理。对农业排灌电卡用户进行售电，出具相应收费凭证。电卡用户购电后可在刷卡范围内的机井上刷卡用电。（5）购电卡管理。用户电卡未丢或未损坏，如果卡内信息丢失无法正常读取，可为用户进行补写卡，补写档案信息。如果用户电卡丢失或损坏，可核实、计算用户准确剩余金额为用户补卡，补写档案和购电资金信息。（6）刷卡用电。刷卡用电指电卡用户持购电卡在刷卡范围内的现场农排费控终端上刷卡用电灌溉的过程。（7）抄表核算管理。机井用户在营销系统中按抄表算费周期进行抄表管理，获取本抄表算费周期内该机井用户所关联的所有刷卡消费记录和机井用户表计计量信息。核算管理。机井用户在营销系统中按抄表算费周期进行核算管理，本抄表算费周期内该机井用户所关联的所有刷卡消费记录作为抄表数据来源，该机井用户表计计量信息作为台区线损计算数据来源。（8）实收管理。营销系统对农排机井用户进行抄表算费后，对每个农排机井用户可通过从其供电所的收费关联户账户中结转电费。此外，还有发票补打管理、管理卡编程管理、辅助管理等部分模块的建设。采集系统功能改造则是从功能改造、与营销系统接口、采集运维闭环管理模块改造几方面入手进行建设。
结语
机井通电工程的建设是一项与民生建设、社会发展密切相关的重要工程。因此在当下必须重视在这一方面的建设和实践，通过“井井通电管理模块功能、扫码浇地及相关接口技术支撑服务项目”应用建设，提高管理水平和服务水平。
参考文献
[1]“机井通电”工程建设模式的探索与实践[J]. 赵金洋,任晓蕾.农村电工. 2017(04).
[2]关于农田机井通电的现状分析与探讨[J]. 郭玲玲,李磊,李继瑞.河南电力. 2019(08)
