1、引言
镇江句容供电公司配网自动化项目2016年开始施工，其中“三遥”牵涉9座变电站，通信ADSS光缆铺设600多公里，ONU设备300多台。项目建设完成后，信通运检班负责对EPON系统的运行与维护，ONU（Optical Network Unit，光网络单元）设备在线率，是其中的一项重要指标的考核指标。
2、故障现象
接运维检修部配网自动化人员报，10kV二0二线11603号柱上开关ONU设备运行异常，时常掉线，又自动恢复，且持续几天。
3、故障分析
1.查看链路图，故障点属于双链路拓扑结构，在主用光纤断芯情况下，业务可以从相反路径的备用光纤传输，不对业务产生影响。

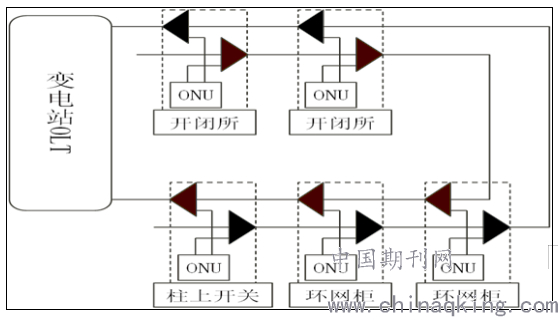

双链路拓扑结构：
.png)

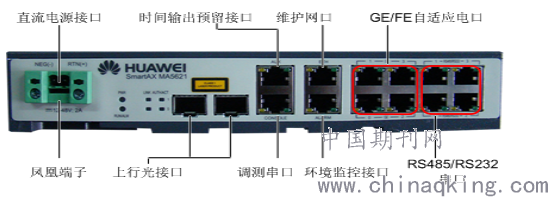

2.怀疑设备故障，有设备本身故障、电源故障和光模块故障等，查找设备参数，以便到现场判断故障点。 ONU设备使用型号是华为MA5621（DC），无风扇，自然散热，长期: -40 ℃ ~ + 85 ℃，电源可适应DC输入 9V~60V。工业级的设计，可靠。
.png)

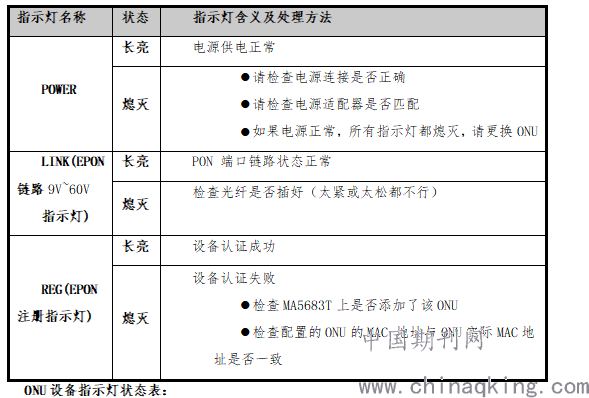

3.准备仪器仪表和常用备件到现场检查。按下表指示灯情况做初步判断。
.png)
4.现场只有POWER灯长亮，显示正常，LINK和REG灯熄灭，设备没有注册成功，判断问题出在光路上。
5.根据句容配网通信设计，EPON在一根光纤上采用单纤双向传输机制传送收发信号，使用到的技术是WDM（Wavelength Division Multiplexing，波分复用）技术，用不同波长（下行1490nm，上行1310nm）实现上下行数据传输，实现在一根光纤上同时传输上下行数据流而相互不影响，下行方向，OLT发出的信号以广播式发给所有的用户，上行方向，各ONU采用时分复用TDMA（Time Division Multiple Access）技术。下行采用针对不同用户加密广播传输的方式共享带宽。句容本期分光器采用分路比1:2，分光比20:80。即分光器一进二出，20%的光到ONU设备输入侧，80%的光到下一个点的光配输入侧。

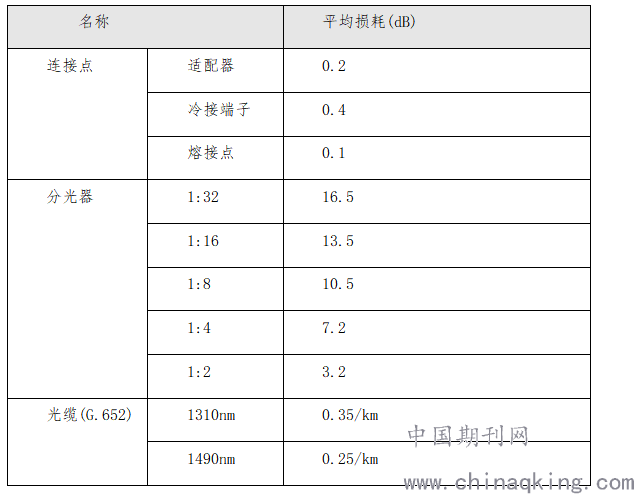

功率损耗点分析表
.png)
6.用光功率计测试主用分光器到0口的20%侧的光功率为-28.6DBm,超出了ONU接收范围。ONU上行发光在正常范围，查询设计图纸，设备在链路图的第五个点，按照IEEE802.3ah-2004的约定：OLT侧发射功率大于2dBm，接收灵敏度<-27dBm；对于ONU发射功率大于-1dBm，接收灵敏度<-24dBm，整个光链路的损耗上行<24dB，下行<23.5dB。EPON上行1310nm和下行1490nm波长在G.652光纤中的损耗约为0.3dB/km。
7.考虑设备生产厂家在发布参数时有所保留，OUN主用0口的收光功率可能处于临界状态，当0口收光完全中断，备用1口收光正常时，从备用端口注册连接到OLT。
4、故障处理
逐步检查链路图中的其他站点光功率，在排查到第二个柱开至第三个点的开闭所时，发现线路80%侧光功率过高，更换光配单元适配器后，10kV二0二线11603号柱上开关ONU设备输入光功率正常，现场注册成功，灯指示正常，联系主站人员，数据显示正常，故障消除。
5、经验总结
1）运维人员对EPON系统工作原理要熟练掌握。
2）光缆的路由和链路上各点开闭所、环网柜、柱开的位置要清楚。
3）对OLT、ONU设备的各项参数要了解，特别是要熟记设备的设备的发送功率和接收灵敏度，对故障故障的判断起到关键作用。
4）处理过的故障要有分析，并留档，以便每个运维人员学习。
6、结束语
配网自动化EPON系统和主网SDH设备传输系统工作原理有较大的区别，信通运维人员只有在不断的加强理论学习和现场摸索总结，才能准确判断故障点，快速恢复中断业务，为配网自动化实用化打下坚实的基础。
6、技术人员
镇江供电公司 王容华
