某 T 构桥牛腿横向有限元分析

发表时间:2020/4/14   来源:《城镇建设》2020年第2期   作者:何玲玲
[导读] 本文以某T构桥工程为例,采用空间有限元仿真分析软件Midas FEA建立三维空间模型,并在各种作用下对该T构桥牛腿横向进行受力分析
        摘要:本文以某T构桥工程为例,采用空间有限元仿真分析软件Midas FEA建立三维空间模型,并在各种作用下对该T构桥牛腿横向进行受力分析,分析牛腿在各种作用下的应力分布规律,为相似桥梁设计提供参考依据。
        关键词:T构桥、牛腿、有限元、横向受力
1工程概况
        某桥梁采用变截面T构结构,跨径布置为3*40m+90m+3*40m,桥梁全宽36m,截面采用单向多室箱梁。主桥采用T构加挂孔结构形式,90m主跨中间布置20m跨径挂孔,挂孔采用钢混凝土叠合梁结构,通过牛腿置于T构上。本桥边跨采用支架法施工,中跨采用挂篮悬臂浇筑方法进行施工,悬臂浇筑完成后,拆除支架,浇筑第一边跨的合拢段。合拢后,吊装挂孔,浇筑挂孔桥面板。

图1.1 某T构桥工程实例
    T构梁体的腹板、顶板和底板内布置纵向体内预应力束,用来承担施工过程和使用过程中的荷载。T构下牛腿长度为0.86m,伸出于横梁,牛腿采用三边支撑的槽式牛腿形式,牛腿支座处高度为0.5m。主桥挂孔采用钢-混凝土叠合梁结构,通过牛腿至于T构上。
2模型建立

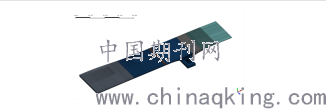

        采用空间有限元仿真分析软件Midas FEA建立某T构桥三维空间模型。其中,主梁C50混凝土采用三维实体单元,预应力钢筋采用实体单元中的一维钢筋单元;挂孔叠合梁C40混凝土桥面板采用三维实体单元,Q345钢采用二维板单元。模型建立混凝土实体单元共506241个,板单元共9283个,钢筋单元共117339个,节点共273594个。图2.1所示为某T构桥空间有限元模型。

3加载工况
        计算悬臂端牛腿处的竖向挠度及横向应力情况。恒载作用下产生的挠度和应力是固定的。活载计算需考虑汽车荷载在主桥悬臂段和挂孔处的横向加载位置,分别以下两种工况进行加载计算。其中,均布荷载q按面压力加载,纵向布置位置为挂孔以及与挂孔相邻的T构悬臂段处;集中力F均匀的布置在挂孔牛腿处。
        (1)横向六车道中载,考虑车道横向折减系数0.55。
        其中,q=10.5×6×0.55/22=1.575 KN/m2;
                F=∑Fi=360×6×0.55=1188 KN。
        (2)横向三车道偏载,考虑车道横向折减系数0.78。
        其中,q=10.5×3×0.78/8.5=2.891 KN/m2;
                F=∑Fi=360×3×0.78=842.4 KN。

   图3.1 横向六车道中载计算图                图3.2横向三车道偏载计算图
4牛腿处横梁横向受力分析
4.1恒载作用下横向受力分析

图4.1恒载作用下牛腿处的竖向挠度
        由图4.1可以看到,在恒载作用下,牛腿处桥面中心位置处上挠约0.1cm,两侧挠度约0.4cm。

        由图4.2(a)可以看到,在恒载作用下,牛腿处翼缘板最外侧出现局部集中横向拉应力为2.71MPa;由图4.2(b)可以看到,在恒载作用下,大部分横梁顶面横向拉应力均在1.28MPa以内。
4.2活载作用下横向受力分析

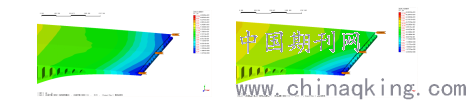

             图4.3六车道中载牛腿处竖向挠度                    图4.4三车道偏载牛腿处竖向挠度
        由图4.3~图4.4可以看到,仅在横向六车道中载作用下,牛腿处桥面中心位置处挠度约1.2cm,两侧挠度约0.9cm;仅在横向三车道偏载作用下,偏载侧挠度最大为1.6cm,未偏载侧挠度为0.5cm。

图4.6横向三车道偏载作用下牛腿处的横向应力

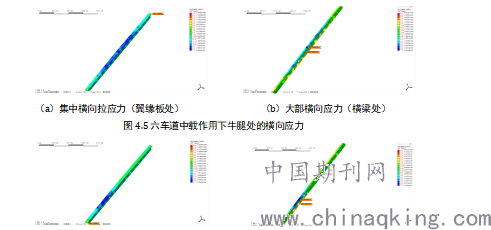

        由图4.5~图4.6可以看到,仅在横向六车道中载作用下,牛腿处翼缘板最外侧出现局部集中横向拉应力为1.56MPa,大部分横梁底面横向拉应力均在0.63MPa以内;仅在横向三车道偏载作用下,牛腿处翼缘板最外侧出现局部集中横向拉应力为1.50MPa,大部分横梁底面横向拉应力均在0.82MPa以内。
4.3恒载与活载作用下横向受力分析

        由图4.7~图4.8可以看到,在恒载与横向六车道中载共同作用下,牛腿处桥面中心位置处挠度约1.1cm,两侧挠度约1.4cm;在恒载与横向三车道偏载共同作用下,偏载侧挠度最大为2.0cm,未偏载侧挠度为0.9cm。

图4.10恒载与横向三车道偏载作用下牛腿处的横向应力

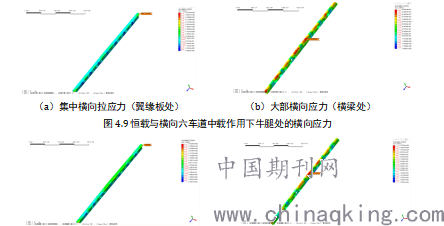

        由图4.9~图4.10可以看到,在恒载与横向六车道中载共同作用下,牛腿处翼缘板最外侧出现局部集中横向拉应力为4.27MPa,大部分横梁顶面横向拉应力均在0.99MPa以内;在恒载与横向三车道偏载共同作用下,牛腿处翼缘板最外侧出现局部集中横向拉应力为3.54MPa,大部分横梁顶面横向拉应力均在1.51MPa以内。
5结语
    由以上计算结果可得,在恒载和活载的共同作用下, T构桥牛腿处翼缘板的挠度要大于中间位置挠度;牛腿处翼缘板最外侧出现局部较大的集中横向拉应力。由于牛腿角隅处应力集中现象,所以该区域应当特别配筋。通过建立T构桥三维空间模型验算牛腿处的挠度和应力,为牛腿应力集中区域加固处理提供理论依据。
