中国建筑第二工程局有限公司 上海 200135
摘要：钢结构屋面吊装工程的施工具有跨度大，施工难度高，场地狭小等施工特点，为了做好工程项目，就必须有完善的施工技术方案；本文以太阳之子钢结构屋面吊装实例，讲解钢结构屋面如何施工。
关键词：钢结构屋面；吊装施工
一．工程概况

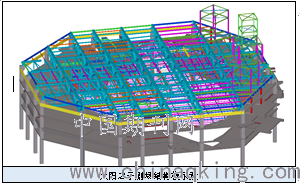

太阳之子剧场是主题乐园八角形剧场建筑，建筑长度64米，宽度58米，占地面积约3200平米，建筑结构为砼结构+钢结构屋面体系。太阳之子钢结构屋面体系是有6榀型钢矩形桁架和4榀次桁架组成的钢结构屋面系统。钢桁架为矩形，桁架弦高4.046米，主桁架最大跨距为54.6米，主桁架最大重量约为80吨。
.png)
二．难点分析
太阳之子剧场钢结构设计理念为；保证建筑结构使用功能，满足建筑设计的包装装饰的效果。钢结构在满足设计理念的要求下，采用桁架结构（剧场空间）、垂挂结构（剧场设备使用）。钢结构施工要满足结构设计和建筑设计要求，施工存在部分施工难点。
施工难点：剧场内狭小空间，54.6米跨度钢桁架安装空间受限；
太阳之子剧场建筑是竖向砼结构+屋面钢桁架的结构模式，砼结构和钢结构先后施工；砼结构在施工到标高20米后，开始屋面钢桁架的安装。钢桁架上部型钢顶面铺设钢制楼承板后移交砼结构施工砼楼板。 太阳之子剧场建筑空间较小，建筑物为64米长，58米宽的八边形建筑，建筑高度为22米。钢结构桁架连通整个屋面，桁架最大跨度为54.6米，最大桁架重量为80吨。剧场室内空间为剧场用砼结构舞台（地下一层）和看台。剧场内部空间不能满足大型起重机械进入结构内部进行钢结构桁架安装的空间要求。
三．总体部署
3.1 场地布置
太阳之子剧场周边没有可以使用的大面积的场地，钢结构构件堆放区域较小，而且只能进行少量钢构件的堆放，为减少对其他工序施工的影响，减少现场构建倒运，构件到场后沿建筑周边和道路两侧进行堆放。
（1）拼装场地处理
为确保现场构件拼装精度，防止在构件拼装过程中出现因地基处理不到位沉降而导致的拼装误差，现场拼装场地拟按以下方法进行处理：现场场地压实，然后浇筑100mm厚混凝土。拼装场地处理如下图所示：
.png)
（2）履带吊吊装站位和行走道路处理
现场施工机械行走道路地面压实后，在路面上铺设现场提前预制的2m*1.5m的钢筋混凝土路基板。可满足吊车吊装需求。履带吊行走道路处理如下图所示：
3.2 机具、人员配置
（1）太阳之子剧场钢结构安装使用机具计划
.png)
（2）太阳之子钢结构安全措施材料计划
.png)
（3）测量主要仪器设备
.png)
（4）太阳之子剧场钢结构安装施工劳动力计划表：
.png)
四．施工方法
4.1本工程采用高空散装方法
在主桁架下部设置桁架高空散装支撑架，按照下弦——上弦——腹杆的安装顺序进行杆件的吊装和安装，空中完成桁架的杆件焊接。高空散装的高空作业多，施工功效降低，施工措施使用量多。
4.2施工工艺
钢结构预埋件安装--钢桁架拼装--主钢桁架第一榀吊装--次桁架吊装--固定第一榀主桁架--固定次桁架--屋面钢结构安装形成稳定的结构体系--第二榀钢桁架吊装--主桁架之间次桁架安装---逐次安装主钢桁架--次钢桁架--屋面次结构。
开始吊装前，先在太阳之子剧场内布置钢桁架支架安装。采用150吨履带吊进行吊装工作。
安装第一榀主桁架中段及左段，将左段一端安装在混凝土柱子节点上，另一端固定在支架上，安装中段桁架与第一段桁架与支架相连焊接；安装右段桁架的左端与中段桁架右端相连焊接，右端用螺栓连接和焊接安装在混凝土柱子节点上。安装第一跨次桁架和次梁采用螺栓连接和焊接与主桁架相连。
安装过程中用全站仪控制误差，误差在允许范围内才可以继续进行安装，桁架之间连接采用焊接，与混凝土柱子节点连接用螺栓连接和焊接。安装完成后涂上防火涂料。
4.3 第一榀桁架安装示意图
1111111111111
222222222
4.3.1 完成示意图
.png)
.png)
五．质量保障措施
5.1、钢结构安装施工质量控制措施
① 严格按照安装施工方案和技术交底实施施工。
② 严格按图纸核对构件编号、方向，确保钢构件安装定位准确，钢结构构件安装满足验收规范要求。
③ 安装过程中严格工序管理，做到检查上工序，保证本工序，服务下工序。
④ 钢结构安装质量控制重点：构件的垂直度偏差、标高偏差、位置偏差。使用测量仪器检测安装施工全过程。测量仪器具必须使用经检查合格的计量器具。
参考文献：
【1】.《钢结构工程施工规范》 GB 50755-2012
【2】.《钢结构工程施工质量验收规范》GB 50205-2001
【3】.《钢结构焊接规范》 GB 50661-2011
