摘要：本文是公司放射性废物的暂存库房的辐射防护系统的设计。主要内容是放射性气溶胶监测系统及取样器的设计，该套气溶胶监测系统可对经过空气净化装置的前后气体进行采样，以便分析放射性气溶胶中的铀、氟含量。该系统装置简单，投资小，取样快捷、可实现在同一装置中对铀、氟的同时取样。
关键词：放射性 气溶胶监测系统 采样
1、引言
本设计是公司放射性废物的暂存库房,该库房主要暂存放射性棉织物、金属、橡胶等物品；放射性棉织物进行压缩、减容、打包；放射性气溶胶的取样及对氟、铀的监测。本文主要进行了辐射防护系统的设计。本系统的设计始终是围绕放射性使用环境这一独特条件进行的,主要是对产生的放射性气溶胶进行监测辐射防护取样系统的装置。
该套气溶胶监测系统可对经过空气净化装置的前后气体进行采样，以便分析放射性气溶胶中的铀、氟含量。该系统装置简单，投资小，取样快捷、可实现在同一装置中对铀、氟的同时取样。
2、放射性气溶胶监测的目的
放射性气溶胶排放到大气中，其中部分放射性物质会被人吸入滞留到体内，形成对人的内照射。内照射比外照射对人体的危害更大。所以放射性气溶胶的监测对保障人的安全具有重要的意义。
放射性气溶胶的监测的目的是随时确定压缩减容装置产生的放射性气体对周围环境污染的程度以及生产是否符合废气排放标准。能够促使改进工艺流程、减少有害因素，提高生产效率。
3、设计要求
3.1、管道、设备订货要求
（1）设计中材质为20的碳钢无缝钢管采用标准《输送流体用无缝钢管》GB/T8163-2008，材质为S30408的不锈钢无缝钢管采用标准《输送流
（2）体用不锈钢无缝钢管》GB/T14976-2012中的尺寸进行，以满足设备、阀门及管道之间的连接。
（3）所有无缝钢管的三通、弯头和异径管等预制件均选用《钢制对焊无缝管件》GB/T12459-2005
（4）所有标准设备在设备采购时进出口管均要求佩带配对法兰。
3.2、设备安装要求
（1）设备安装施工按相关标准、规范要求进行。
（2）对土建以预埋钢板的设备安装以及在钢平台上支承的设备安装，设备就位后，支座或支架与钢板点焊，使设备固定在钢板上。
3.3、管道安装要求
（1）管道安装要求按有关标准、规范要求进行。
（2）无预埋钢板的管架生根采用200×200×10mm的钢板及4个M10的膨胀螺栓固定后再进行焊接。
4、设计装置图
.png)
.png)
1-多孔玻璃管 2-截止阀 3-取样盒 4-流量计 5-旋片真空泵

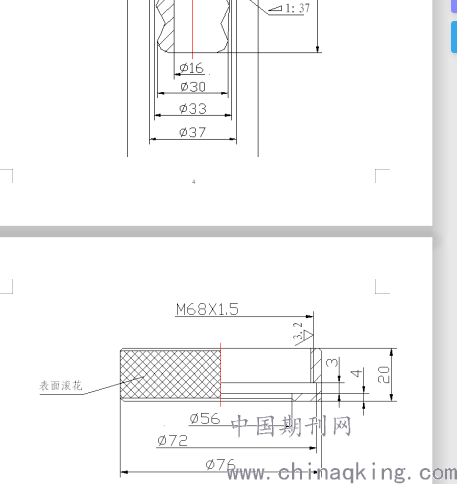

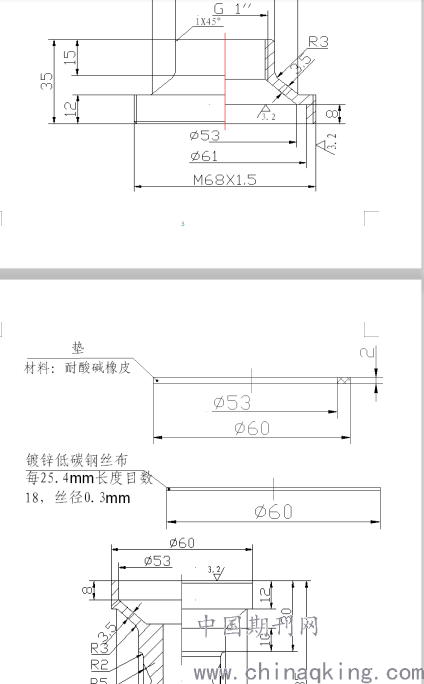

取样器设计
.png)
5、取样分析介绍
此次设计的装置取样方式采取排气系统取样方式。该套气溶胶监测系统可对经过空气净化装置的前后气体进行采样。前后采样装置形同，故只介绍空气净化装置前面的采样系统。
操作说明：
（1）在取样头中安装上滤纸以及在多孔玻璃管里装NaOH吸收液
（2）将取样头和多孔玻璃管安装在取样器上
（3）打开电源，启动旋片真空泵
（4）调节流量到所需取样流量值，记录采样时间
5.1铀的采样分析
铀的采样方法采用过滤法采样方式。用旋片真空泵使一定体积的含有放射性气溶胶的空气通过国产1井聚氯乙烯过滤膜把放射性气溶胶过来下来。此种方法所需设备简单，过滤材料容易获得。
取样前先检查取样装置是否完好，将装有过滤膜的取样头放到取样装置上，启动取样装置，流量调节到30L/min，记下取样时间，将样品带回分析室分析测定。
将过滤膜放入坩埚中，加入一定量的碳酸铵溶液（浸取铀）和过氧化氢溶液（防还原）捣成珠子，然后对比标准珠。
结果计算：
式中：C为气体中铀的含量
IA为标准珠的铀含量
V1为浸取液总体积
V2为烧珠时吸取液的体积
V0为标准状态下取空气样体积
式中Q为抽气流量，t为取样时间。
5.2氟的采样分析
气体氟化物的采样方法很多,归纳起来可分为两大类:一类是液体采样法,它是通常使用冲击式吸收管,内装吸收液一水或碱溶液。另一类是滤纸采样法，该法采样效率较高但它在采样方面要求条件较高,一般不易办到。本次设计是利用液体采样法。取10ml0.02mol/LNaOH吸收液装在多孔玻璃吸收管中，控制流量为1L/min下采样一定时间（采样时间根据气体中氟化物含量而定）。然后取出NaOH吸收液加入总离子强度调节缓冲液，用氟离子选择性电极直接测定。
结果计算：
式中：C为气体中氟化物含量
A为标准曲线查得氟含量
V0为采样标准体积
6、取样效果

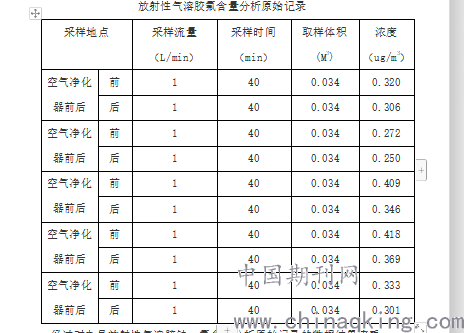

9月的测定数据

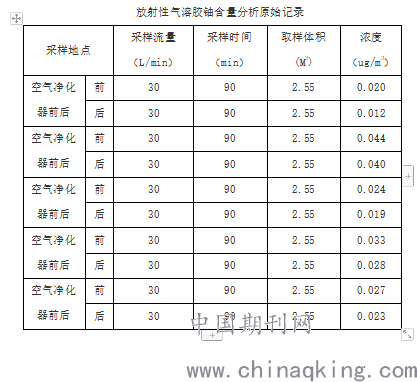

放射性气溶胶铀含量分析原始记录
.png)
.png)
经过对九月放射性气溶胶铀、氟含量分析原始记录的数据结果来看，本次放射性气溶胶监测系统及取样器的设计达到了预期的目的。
7、结论
公司放射性废物的暂存库房的辐射防护系统的设计。主要内容是放射性气溶胶监测系统及取样器的设计，在实际应用中受到良好的效果。该系统装置简单，投资小，取样快捷、可实现在同一装置中对铀、氟的同时取样，也为其它辐射防护系统的设计提供了参考价值。
