摘 要: 目的 对植物纤维-三聚氰胺类餐厨具中甲醛迁移量影响因素进行分析。方法 采用三种后处理方法分别是：1温水浸泡2、喷涂食用油3、喷涂聚酯图层，按欧盟EU10/2011标准对制品进行甲醛单体迁移量检测，评估三种后处理方植物纤维-三聚氰胺类餐厨具安全性的作用。结论 植物纤维-三聚氰胺类餐厨具（杯、小碗、大碗）中的甲醛在不同模拟条件下易迁移, 后处理效果最佳的为喷涂聚酯图层，但喷该图层于食品容器上可大大降低甲醛迁移量，但也将有可能出现多环芳香烃（PAH）迁移风险。
关键词: 竹粉餐具、植物纤维-三聚氰胺类餐厨具; 甲醛; 迁移量;
1 引 言
植物纤维-三聚氰胺类餐厨具又被称为竹粉餐具,构成成分是密胺树脂与无机填料（如竹粉、玉米淀粉、木浆粉、木纤维等），而密胺树脂是由甲醛和三聚氰胺共同合成，尽管目前密胺餐具的生产工艺已经相对成熟, 但是在植物纤维-三聚氰胺类餐厨具的制作过程中, 原料树脂的实际聚合度较弱, 会导致产品中的甲醛迁移量超标, 严重影响消费者健康【1-4】。
据欧盟食品与饲料类快速预警系统（RASFF）显示，中国制造植物纤维-三聚氰胺类餐厨具近年来屡屡遭遇通报，且因甲醛迁移量超标引起的通报情况呈上升势头，海关系统对此类通报均进行现场通报调查，发现该类餐厨具为近年来新兴餐厨具产品，其生产过程缺乏成熟的制造工序与技术参数，产品安全卫生指标存在一定隐患。
本研究根据甲醛迁移量超标的实际原因，采用新型的后处理方法，分别是1）对餐厨具进行喷涂在其表面形成一层致密的膜，2）将餐厨具在温水中进行浸泡，以求将其表面甲醛吸附分子析出。对比了此类后处理方法前后甲醛迁移量的情况，同时对比了杯、小碗、大碗（具有不同检测条件）是三种处理方式的不同结果。
2 材料与方法
2.1 仪器、试剂与材料
BS 224S 分析天平(德国赛多利斯公司); KQ3200E 超声波清洗器(昆山舒美超声仪器有限公司)；醇酸树脂（A组分，德国巴斯夫公司，CAS号25035-69-2）、异氰酸酯树脂（B组分，德国巴斯夫公司，CAS号66070-87-9）食用油（采购于超市花生油）；实验餐具为植物纤维-三聚氰胺类餐具300ml杯、300ml小碗、800ml色拉碗（台州市智竹环保科技有限公司）。
2.2 实验方法
2.2.1 浸泡处理
将植物纤维-三聚氰胺类餐具浸泡于70℃温水中24小时，将餐具拿出后至25℃自然环境下干燥6小时后，检测其甲醛迁移量。
2.2.2 喷涂处理
将AB组分进行充分混合后制得树脂涂料，将植物纤维-三聚氰胺类餐具在自动喷涂生产线上（实用新型专利产品）进行喷涂，喷涂采用食用油与树脂两种材料，采用的喷头也不相同，但其单位餐具上喷涂的用料一致，喷涂后放置25℃环境下自然干燥24小时后，检测其甲醛迁移量【5-8】。
3.结果与分析
为改善植物纤维-三聚氰胺类餐厨具质量安全，确保甲醛及三聚氰胺单体迁移量不超标，在优化原料与工艺的同时，也可以采用加入后处理工序的方法降低甲醛迁移量，后处理方式分为三种，分别是：一是树脂图层喷涂，二是食用用油表面喷涂，两种后处理方式均为设置物理隔离降低迁移量的方法。三是温水浸泡，其目的是将游离的甲醛通过浸泡析出至溶液中，以此降低残留在食品餐厨具表面的甲醛。
3.1 三种后处理方式对植物纤维-三聚氰胺类餐具杯甲醛迁移量的影响。
检测条件模拟物：300ml杯模拟液为3%乙酸，检测条件：70℃，2H
表1：杯子甲醛迁移量后处理前后比对
.png)
表1可以看出，对于植物纤维-三聚氰胺类餐具杯产品来说，三种后处理方式都降低了甲醛迁移量，但树脂喷涂最为明显，原因是因为容器表面涂覆了涂层以后，制品内部的甲醛难以迁移到表面，而树脂涂层相对更加致密，所以隔离效果更为显著，降低甲醛迁移量的作用最佳。

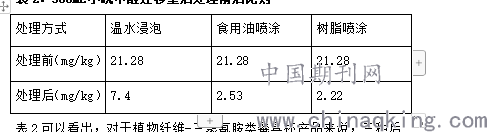

3.2 三种后处理方式对植物纤维-三聚氰胺类餐具小碗甲醛迁移量的影响。
检测条件模拟物：300ml杯模拟液为3%乙酸，橄榄油（替代物是95%乙醇和异辛烷）；检测条件：70℃，2H
.png)
表2可以看出，对于植物纤维-三聚氰胺类餐具杯产品来说，三种后处理方式都降低了甲醛迁移量，但喷涂最为明显，原因是因为容器表面涂覆了涂层以后，制品内部的甲醛难以迁移到表面，而树脂涂层跟食用油图层在碗中都能形成致密膜，所以隔离效果都较好，都可以降低甲醛迁移量。
3.3 三种后处理方式对植物纤维-三聚氰胺类餐具大碗甲醛迁移量的影响。
检测条件模拟物：300ml杯模拟液为3%乙酸，橄榄油（替代物是95%乙醇和异辛烷）；检测条件：40℃，10D
.png)
大碗在欧盟EU10/2011法规中认定为储存容器，所以其检测条件为更严格的40度10天，表3可以看出，对于植物纤维-三聚氰胺类餐具杯产品来说，三种后处理方式都降低了甲醛迁移量，但树脂喷涂最为明显，原因是因为容器表面涂覆了涂层以后，制品内部的甲醛难以迁移到表面，而聚酯涂层跟食用油图层在碗中都能形成致密膜，所以隔离效果都较好，都可以降低甲醛迁移量；而食用油喷涂虽形成涂层，但在浸泡10天后，涂层发生破裂，甲醛迁移量仍较高。
4.结论
近年来，植物纤维-三聚氰胺类餐厨具出口额逐年提高，但产品仍存在较大安全、卫生、环保风险。本文重点分析了植物纤维-三聚氰胺类餐厨具存在的原材料风险、工艺风险、后处理风险这三大风险进行逐一分析，得出以下结论：
1）植物纤维-三聚氰胺类餐厨具存在甲醛、三聚氰胺迁移风险的原材料为三聚氰胺树脂（A5）料。
2）工艺风险存在于各道工艺中，对制品安全性、稳定性均有一定影响，该工艺均在该课题研究中得到改进。
3）后处理方法为物理隔离与单体浸泡析出的方法，使用后确实可以提高甲醛迁移量与三聚氰胺迁移量的合格率，但同时图层也将带来其他危害，如树脂喷涂后出现多环芳香烃PAH的迁移超标风险。
参考文献
【1】郁强.密胺餐具产品质量分析[J].工程技术，2017.023.029:78-81.
【2】丁燕.密胺餐具质量安全风险及原因分析[J].食品安全导刊，2018,11:26.
【3】严欣.密胺餐具中甲醛、重金属的迁移量研究及风险分析[J].包装工程，2019,7:86-90. -81
【4】王常捷.婴幼儿餐饮具质量安全调研与对策[J].工程技术，2017.06.039:105-108.
【5】刘丽霞.真假密胺餐具中有害物质的迁移规律研究[J].广东化工，2017,23:51-52.
【6】李洁君.密胺餐具总迁移量的研究[J].包装技术，2019.02.008:34-36.
【7】王珊珊.密胺餐具中三聚氰胺迁移量影响因素分析[J].食品安全质量检测学报，2018,12:6406-6409.
【8】杨天宇.层次分析法在密胺餐具安全风险评估中的应用[J].轻工科技，2018,34（3）：98-99.
