摘要：现在是网络技术高速发展时代，在研究院、检测机构、学校教学实验室的技术水平有了很大的进步，新设备新技术不断增加，检测设备是非常重要的一部分。其中，有进口大型仪器设备，对分析数据的工作能顺利开展具有十分重要的意义和作用。因此，研究院、检测机构、学校教学做好进口大型仪器设备的检修，减少仪器的故障发生率，提高设备使用情况，有效控制维修产生的高额费用，一定要加大检测设备维修工作的重视，不断提升检测设备检修水平。本文就如何对仪器进行检修进行了研究。
关键词：顶空进样器 检修分析 方法
目前，随着研究院、检测机构、学校教学实验室的不断增加，其故障检测设备会影响研发和分析数据的准确性，现阶段的仪器故障维修服务有3类，原厂家、第三方专业维修、自主维修其维修有各自的优势：1、原厂家上门维修，厂家上门维修的时间要先预约、询价，需要三到五天的时间才能上门维修，因为只有原厂家有核心配件更换，维修成功率高，上门维修时大多都是整块主板或者整个配件更换，其配件价格贵。2、第三方专业维修人员大多都是原厂售后工程师，技术水平都专业，收费也相对于原厂家合理，但其零配件受原厂家的限制，当采购不是同一型号、同一规格的配件时，以返修配件代替新配件，会埋下类似故障再次出现。3、自主维修时效性好，维修成本降低，但检测设备种类多，维修人员难以做到样样精通，因此维修技术需要进一步提升，以下是自主维修的实例。
一、故障现象
顶空进样器在使用时不能正常运行，出现报错，显示故障输送装置的孔挡板传感器未能正常运行。
二、故障原因分析
顶空进样器
顶空进样器具有一开机就自动诊断故障功能，在运行时如果检测到故障，系统软件就会显示相对应的故障字符。该顶空进样器显示“输送装置的孔挡板传感器未能正常运行”故障的原因主要有以下几个方面。

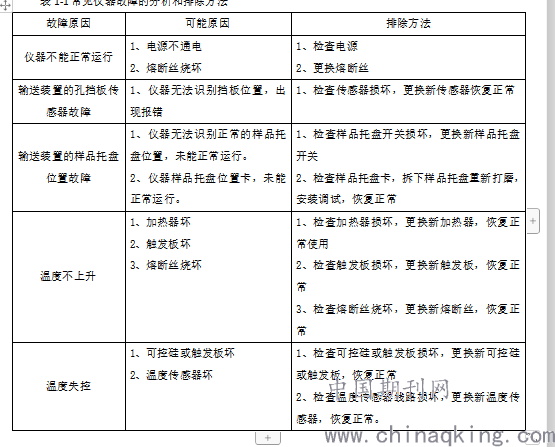

表1-1常见仪器故障的分析和排除方法
故障原因 可能原因 排除方法
仪器不能正常运行 1、电源不通电
2、熔断丝烧坏 1、检查电源
2、更换熔断丝
输送装置的孔挡板传感器故障 1、仪器无法识别挡板位置，出现报错 1、检查传感器损坏，更换新传感器恢复正常
输送装置的样品托盘位置故障 1、仪器无法识别正常的样品托盘位置，未能正常运行。
2、仪器样品托盘位置卡，未能正常运行。 1、检查样品托盘开关损坏，更换新样品托盘开关
2、检查样品托盘卡，拆下样品托盘重新打磨，安装调试，恢复正常
温度不上升 1、加热器坏
2、触发板坏
3、熔断丝烧坏 1、检查加热器损坏，更换新加热器，恢复正常使用
2、检查触发板损坏，更换新触发板，恢复正常
3、检查熔断丝烧坏，更换新熔断丝，恢复正常
温度失控 1、可控硅或触发板坏
2、温度传感器坏 1、检查可控硅或触发板损坏，更换新可控硅或触发板，恢复正常
2、检查温度传感器线路损坏，更换新温度传感器，恢复正常。
三、故障检修
1）如何检查
一般仪器出现故障都分为故障前的维护维修和故障后的维修，目前，研究院、检测机构、学校教学实验室的设备维修主要是故障后的维修，由于大型仪器设备价格昂贵，研究院、检测机构、学校教学实验室一般配置都有限，切换到备用大型仪器需要时间调整设备才能够正常使用。
仪器故障可以用直观检查法的视觉、触觉、听觉及嗅觉来对仪器的外观、内部的元器件、接线等进行直观检查，这是一种简单而有效的方法，建议首先使用。
“先外后内”的维修原则，维修人员在遇到仪器故障时应该先采用看、闻、问、切的方法，由外向内逐一检查。有些故障采用直观法可以迅速查到故障原因，否则会浪费很多时间，甚至无从下手。采用视觉可以观察线路元器件是否连接松动、断线、脱焊，发热元件是否过热变色，电解电容是否出现膨胀变形，电阻、保险管是否明显击穿。通电后闻一闻是否有烧焦味，切断电源用手摸发热元件是否烫手。问使用人员，了解仪器发生故障现象，包括故障发生前后外部环境的变化。例如有没出现跳闸，冒烟等问题，有助于分析出问题的原因。
仪器故障检修步骤方法
第一步，询问使用人员，了解仪器发生故障现象，包括故障发生前后外部环境的变化。例如有没出现跳闸，冒烟等问题。
第二步，根据使用人员对故障描述，分析可能造成此类故障的原因。
第三步，对仪器故障部位，及外围进行拍照保存，或用纸和笔做好记号，方便拆装仪器后忘记怎么装回去。
第四步，拆开故障仪器，确认是否主板损坏和所有气管路是否破损，分析恢复的可行性，及所有气管路破损出现的问题。
第五步，根据仪器损坏器件的故障位置，通过观察电路、管路，分析电路运行原理及管路，从中找出损坏器件的具体原因，以及查阅一些相关图纸。
第六步，购买及找相关配件进行更换。
第七步，在确定所有可能对仪器产生故障的问题，所有原因都仔细排查确定无误，通电开机运行，在做这一步的时候，一般都将所有故障、以及本次故障都解除，并且都满足通电开机要求，不会引起扩大故障范围。
第八步，在仪器开机运行正常的情况下，就可以打开仪器软件，进入系统测试。
经确认仪器是故障后的维修，通过检修步骤方法排查，具体故障是上述分析原因引起的，发现样品进样托盘自动进样孔位卡住，导致仪器自动进样孔功能不可以正常打开，所以出现报错。
拆开自动进样孔位卡的位置，用干净的擦布、将卡住的孔进行清理，再用砂纸进行打磨，重新装上去手动调试正常，重新安装自动进样孔能够自动打开和关闭。
2）如何更换配件
经过检查发现本次故障不需要更换配件，如需更换配件要先记录，已拆下损坏配件型号、规格，在购买配件时，建议购买同一型号、同一规格的配件进行更换。
四、测试
检查仪器的线路是否有漏接、对接端口是否有没对接好、感应开关是否可以检测弹片的位置等问题，如检查未发现异常，安装好防护罩及进样盘，开机进行自检，如系统未出现故障则故障消除，恢复正常使用。
五、结语
以上所述，检测设备的维修人员有各自的特长和能力，应重视培养维修人员自主维修，减少公司仪器维修成本的增加和仪器故障等待上门维修时间。
参考文献
[1]电气故障检修230例/杨清德，李邦庆主编 . 北京 . 化学工业出版社，2016.8 ：228-229，258-262
[2]仪器分析应用技术/赵艳霞，段怡萍主编 . 北京：中国轻工业出版社，2011.8 ：117-120
