（香港华艺设计顾问（深圳）有限公司 深圳市 518057）
摘要：结合深圳市城市综合体项目设计实例，结合其变电所设置及供电方案，分析了供电方案确定过程中需注意的几个问题，重点从了解供电部门要求、业主管理需求、供配电系统的合理性、建筑等相关专业条件等几个方面进行了设计思考。
关键词：深圳城市综合体；供配电方案；供电部门要求；业主管理需求；供配电系统合理性；建筑条件
1 引言
大型城市综合体项目体量大，业态多。其供电方案设计关联的因素也比较多。需综合当地电力部门要求、业主管理需求、供配电系统的合理性、建筑等相关专业条件等多因素做出判断，最终确定出合理的供电方案。本文结合深圳市某典型城市综合体供配电设计实例，对深圳城市综合体供电方案设计过程中需注意的要素做了总结提炼。
2 供电方案设计实例分析
下面，先介绍一下深圳市某城市综合体项目A的项目概况及供配电方案情况。项目A总建筑面积279766.91m²，业态主要包括3栋住宅、2栋公寓、1栋办公楼及大型裙房商业等。其详细业态建筑指标见附表一所示。
.png)
附表一
.png)

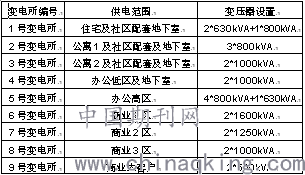

附表二
根据业态性质、负荷指标、供电半径、管理需求等，采用单位指标及需要系数法确定出变电所设置情况，本项目共设置了9个变电所，总供电容量20990kVA，各变电所供电范围及变压器设置情况见附表二所示。
有了变电所设置情况后，就需要思考一个很重要的问题，各变电所之间的高压结线关系如何构建。考虑总装机容量，本项目变压器总安装容量20990kVA。根据供电部门要求，供电容量不超过40000kVA，原则上可以不考虑设置110kV区域变电站。供电部门根据业态不同，对10kV供电专线带载容量一般控制在12000~15000kVA左右。据此，本项目按2路10kV进线考虑较为合理。
本项目9个变电所如何分配到上述2路进线上是接下来要思考的问题。当地供电部门原则上采用环网供电方式，且规定对用电负荷较大的客户，为保障供电可靠性及灵活性，每个线路负荷及用户数应进行合理分段，各段所带负荷上限，根据负荷性质列附表三。各段之间的结线示意如下附图一所示。
.png)
附表三
.png)
附图一

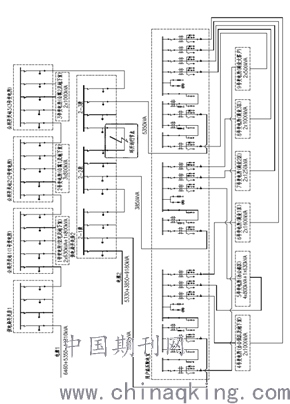

项目A供电方案结线图见附图二所示，下面就此方案的设计情况做相应说明。电源1带载11810kVA，电源2带载9180kVA，两路电源容量基本平衡。正常运行时，电源在开环运行节点断开，当1路电源故障时，可根据负荷运行情况，由另一路电源承担相应负荷，更为灵活可靠。住宅及公寓类公用变电所采用三个节点，商业办公类用户专用变电所采用三个节点，各节点满足节点容量上限要求。对商办类用户专用变电所，各变电所不同变压器应尽量由电源1及电源2分别引接，保障供电可靠性。考虑商业大客户独立计量要求，供电方案应设置独立的计量装置。
3 供电方案设计思考
通过前述供电方案及分析不难看到，供电方案的构建主要基于以下因素考虑。
首先，要了解当地供电部门的相关规定。深圳市供电部门（前海片区除外）目前有如下相关要求：采用10kV环网供电，执行节电容量限值；住宅及出售类公寓按公用变压器设计，计量到户，公用变压器可带地下室及塔楼公共负荷；商业、工业类变压器按用户专用变压器考虑，实行高供高计；公用变压器单台容量原则上不大于1000kVA，专用变压器单台容量超过1250kVA时，高压柜需采用中置柜；容量大于100kW的商业、幼儿园等需设置独立变压器；充电桩按30%车位数配电到位，并考虑全部设置充电设施的预留条件；对重要负荷，原则上用户需自备柴油发电机，确需申请两路电源供电的，按规定收取高可靠性保障费用。上述要求根据不同项目特点可能有所不同，设计前期应做必要的供电咨询，以确保方案的可实施性。
其次，要考虑后期管理需求。如对不同业态，有无独立计量管理需求，高低压系统是否需要对应独立设置。项目是否有分期建设要求。总之，业主相关部门的需求需要在设计前期综合考虑，避免后期引起颠覆性修改。
第三，尽可能考虑供电方案的安全可靠。以项目A为例，在满足节点容量的前提下，末端变电所不同变压器尽量由两路不同电源引接供电，保障了供电的可靠性，同时不设置高压自动切换，避免交高可靠性保障费用。
第四，供配电设计要结合建筑等相关专业条件综合考虑。如设备房应平衡供电部门要求、进出线、供电半径、层高等各项制约条件综合选址。同时，应根据设备房设置情况，反向判断对供电方案的影响。另外，由于供电方案需要供电部门最终审批为准，对大型城市综合体项目，设备房土建条件应适当留有裕度。
4 结语
供电方案的确定直接影响供电可靠性、土建条件的确定等重要问题，需要考虑多方因素。尤其需要注意供电部门要求、业主管理需求、供配电系统本身的合理性、建筑等相关专业条件等几个方面。本文结合深圳城市综合体实际项目对供电方案设计作了相应的设计思考，由于水平有限，文中不当之处，敬请各位同行不吝指正。
参考文献：
[1] 中国航空规划设计研究总院有限公司组编 工业与民用供配电设计手册第四版 北京，中国电力出版社，2016.11（2019.11重印）
[2] 中国机械工业联合会 GB50052-2009 供配电系统设计规范 北京，中国计划出版社2009
[3] 中国建筑东北设计研究院 JGJ16-2008 民用建筑电气设计规范 北京，中国建筑工业出版社 2008
[4] 中国南方电网有限责任公司 10kV及以下业扩受电工程技术导则（2018版）
.png)
附图二
作者简介：
马腾跃，男，香港华艺设计顾问（深圳）有限公司，工程师。
