（广西电网有限责任公司崇左供电局 广西崇左 532200）
摘要：通过研究和设计制造出一种适用于变电站、电厂电缆牌的保护固定套，在现场只需将电缆牌轻轻插入该保护固定套，即可实现对该电缆牌的保护固定及现场的美化作用，同时也提高了运维人员的工作效率，降低了电缆牌绑扎过程中的作业风险和设备风险，也便于后期设备改扩建进行电缆牌的更换，现场改善效果明显。
关键词：变电站；电缆牌；保护固定套
Protective fixed sleeve of Cable Plate in Substation
Yang Zhaozhao, Zhou Jianquan
Guangxi Power Grid Co., Ltd. Chongzuo Power supply Bureau, Chongzuo City, Guangxi 532200
through the research and design, a protective fixed sleeve suitable for a transformer substation and a power plant cable card is manufactured, the cable card is only slightly inserted into the protective fixing sleeve at the site, so that the protection and fixation of the cable card and the beautifying effect on the site can be realized, At the same time, the working efficiency of the operation and maintenance personnel is improved, the operation risk and the equipment risk in the binding process of the cable cards are reduced, and the replacement of the cable cards is also facilitated in the expansion and expansion of the later equipment, and the field improvement effect is obvious.
Keywords: substation; cable plate; protection fixed sleeve.
0 引言
电缆牌在变电站应用非常广泛，特别是在二次屏柜中使用的特别多，任何一根电缆的起始端和终点端上均有一块电缆牌，表明了该电缆起于那里终于那里，而一个端子箱少则四五根电缆，多则十几根二十几根，一些屏柜可能使用到50多块电缆牌甚至更多，而每一根电缆上都需要悬挂一个电缆牌，这也就意味着在一个比较小的空间要合理的分布好这五十多块电缆牌，为达到现场的精益化管理，运行人员需要将现场的电缆牌做到保护、固定及美化管理。
1 目前变电站电缆牌现状

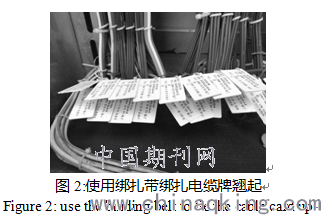

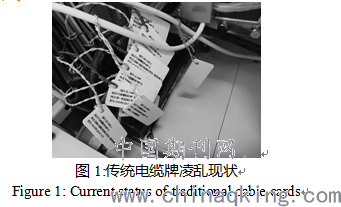

目前现场电缆牌比较零散，一些老旧变电站部分电缆牌模糊和缺失影响到现场运行工作，现有方法是是将所有电缆牌通过绑扎带固定在一根废旧的导线上，再使用透明胶布将电缆牌连接在一起固定住，但由于电缆牌在绑扎过程中受力以及后期运行人员对电缆牌进行清扫时也会造成绑扎变形，且透明胶布会老化风化，室外电缆牌受环境影响可能会变的模糊，影响电缆牌的使用，电缆牌标识的缺失和模糊给变电运行、继电保护现场工作带来了极大的不便，而且在进行设备改扩建或者名称改变，对旧的电缆牌进行更换时，需要重新撕开透明胶布，剪断绑带，解开电缆牌绑绳，更换新的电缆牌，并重新进行绑扎，再用透明胶带粘贴固定极大的增加了运行人员负担。传统电缆牌现状，如图1，图2。
.png)
.png)
2 变电站电缆牌绑扎固定研究
针对以上的问题，运行人员进行了多次的改进，具体的第一次是将散乱的电缆牌五五一组绑扎在废旧的二次铜线上，不过由于是使用绑扎带绑扎的，且由于电缆牌在绑扎过程中受力，时间久之后会存在电缆牌上翘或者绑扎变形，后期运行人员对电缆牌进行清扫时也会造成绑扎变形，使电缆牌整体不美观，虽然说绑扎在了同一条导线上，但由于电缆牌‘不听话’还是没有达到运行人员最终期待的效果。
通过第一次的改进，发现问题是要让这些不听话的电缆牌变得听话才可以，既然运行人员已经把电缆牌绑扎在导线上了，它只是上翘和绑扎变形，那就再用透明胶布将将电缆牌连接在一起固定住，粘成一排，这样就可以很好的解决绑扎变形的问题，虽然以上两种方法增加了电缆牌的整齐美化效果，但无形中又增加了运行人员的工作量，加大了人力物力的投入，而且该方法不会一劳永逸，透明胶布会老化风化，室外电缆牌受环境影响时间久了可能会变的模糊，影响电缆牌的正常使用，如图3。
一般的变电站在设计时都会留有后期扩建的设计，近期可能先投产一台主变远期预留三台主变的设计，出线间隔也会一期投产四个间隔，二期再加四个，三期再加四个间隔，也会存在已经投产使用间隔由于线路T接或者π接进行更名，以及在设备运行过程中出现的新需求有新的配套设备增加（例如：变电站新增小电流接地选线装置，新增行波测距装置，终端变电站线路新增保护装置，主变压器新增消防灭火装置等），线路保护装置功能不能满足当前供电可靠性的要求更换新的保护装置，所有的均需要重新敷设电缆，而这些都需要对原有的站内设备的设备标识牌标签以及电缆牌进行重新制作或者新增，按照以前的方法新增还好一点，只需要新增电缆牌并按照要求进行绑扎即可，但对于更名的线路及保护装置，需要重新撕开透明胶布，剪断绑带，解开电缆牌绑绳，并重新进行绑扎，再用透明胶带粘贴固定，更换一个电缆牌可能需要三分钟甚至更多很不方便，影响工作效率，给运行工作造成了诸多不便。
.png)
图3：使用传统工艺（将电缆牌用透明胶带粘成一排）
Figure 3: using traditional techniques (stick cable plates in a row with transparent tape)
3 变电站电缆牌保护固定套研究
传统的电缆牌绑扎方法已经无法满足当前对工作精益化的要求，为解决电缆牌在生产使用中存在的问题，提高日常工作效率，降低电缆牌绑扎作业的风险，增加电缆牌的使用年限，特研制出一种既能方便初期电缆牌的标准化固定，又便于后期电缆牌更换后的作业，而且对电缆牌有保护作用又美观的固定套，针对以上问题和要求，制作出一种电缆牌保护固定套显得非常有必要而且比较急需，经过充分讨论和研究，选定该保护固定套材质为PVC材料，厚度为0.3mm，选用环保进口强力胶水进行粘贴，并且初步决定采用以下两种工艺方法进行分别加工，再根据现场初步使用后的情况进行完善和改进，如图4。
工艺一：根据电缆牌的尺寸形状以及片数，制作出三种规格的固定套（两片装、三片装、五片装）采用0.3mm厚度的PVC透明硬片按照下图进行裁剪粘贴（该保护套要比电缆牌的宽度多0.1mm左右，要让电缆牌以合适的松紧度插进去，方便更换），按照下图工艺一方法将裁剪好的透明硬片进行粘贴即可（具体工艺方法见附图工艺1）。
工艺二：根据电缆牌的尺寸形状以及片数，制作出一种两片之间可以相互扣起来的电缆牌保护固定套，采用0.5mm厚度的PVC透明硬片按照下图工艺二方法根据电缆牌尺寸进行裁剪（双层透明硬片宽度要略宽于电缆牌尺寸）两个电缆牌保护固定套有0.3mm的宽度使用相互卡扣的方式进行连接，以此类推宽展数量来适应现场，具体工艺方法见附图工艺2）。
.png)

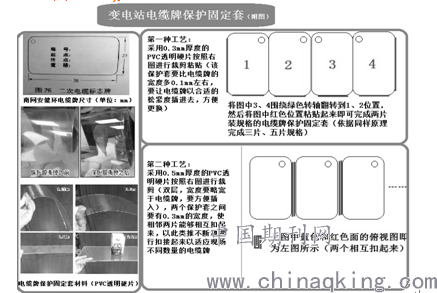

图4：变电站电缆牌保护套两种工艺方法
Fig. 4: two technological methods of cable plate protective sleeve in substation
这一次的改进可以说是电缆牌固定的第三次改进，通过一种全新的固定方法，实现了运行人员预期的效果，且该保护固定套不仅解决了原来电缆牌固定的问题，同时新增了电缆牌的保护作用，结果可谓是让人眼前一亮，且该保护固定套工艺简单，制作方便，价格经济实惠。
4 变电站电缆牌保护固定套成果实施及现场效果
经过现场实际使用并不断总结和完善，发现原来采用工艺一加工的电缆牌保护固定套存在粘贴不牢固，特别是五片装的保护固定套，由于片数较多，粘贴处多达10处，受材质及工艺方法制约效果不是很明显，工艺二研制的电缆牌保护固定套两片之间的卡槽很难将相邻的两块扣在一起，且由于材质厚度比较薄，在连续扣到4片后出现扣不紧及变形不在一排的现象，救就在这时照片过塑的方法启迪了设计发明人员，突然看到自己胸前的工作牌瞬间一种新的工艺方法浮现出来，最终确定该保护固定套借鉴我们工作牌的工艺制作方法，根据电缆牌的尺寸形状以及片数，制作出三种规格的固定套（两片装、三片装、五片装横排固定），同时也确定了现场电缆牌保护固定套的加工工艺及制作流程，在综合第三次改进两种工艺的基础上，确定了最新的电缆牌保护固定套采用机器开模现场直接压制直接出成品的模式，模具开好后后期制作更加便宜，制作的保护固定套轻巧便捷，特别适用于现场电缆牌的保护和固定，在现场只需将电缆牌根据数量插入电缆牌固定套内，既美观又方便，后期更换时只需抽出旧的插入新的电缆牌，极大的提升了工作效率，而且对电缆牌有保护作用，同时也减小环境对电缆牌的影响，增加电缆牌的使用年限，符合现场精益化管理要求，对现场改善效果明显，使用开模技术后，目前已完成模具开模，后期制作更加便宜，便于大规模推广使用,如图5。
.png)

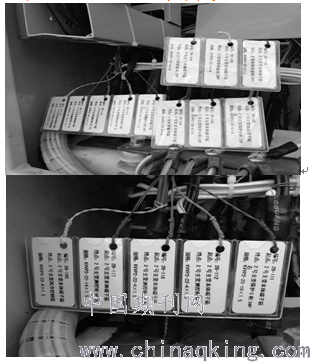

图5：变电站电缆牌保护固定套现场使用情况效果图
Figure 5: substation cable plate protection fixed set of field use effect diagram.
该项目实施后，制作并完成一种具有保护和固定功能三种规格共计1500个电缆牌保护固定套，交付谊祥巡维班使用，目前已在谊祥站和宁明站部分间隔使用，使用该保护固定套彻底摈弃了传统的电缆牌绑扎工艺方法，彻底解决了原来的使用绑扎带带来的拉扯电缆牌的风险，将原来电缆牌绑扎工序由三道减少到一道，提高了工作效率，传统的绑扎需要用到尖嘴钳、剪刀等工具，而现场使用该保护固定套无需使用任何金属工具，大大降低了运行人员作业造成触电及设备误动的风险，且该电缆牌保护固定套对现场电缆牌固定牢固美观，不会出现使用透明胶带绑扎电缆牌翘起来的现象，极大地增加了电缆牌的使用周期，特别是对户外裸露在外面的电缆牌的改善效果明显，满足预期创新成果要求，具有很高的推广价值。
参考文献：
[1]贾涛,雷兴,钱程晨,董志赟,韩冬,张红.智能标签在变电站二次电缆吊牌中的应用[J].电世界,2019,60(01):1-5.
[2]李要纲,董美娜.浅谈机房标识的意义与应用[J].中国建设信息,2012(15):98-99.
作者简介：杨钊钊，（1990-），男，汉族，陕西咸阳人，本科，工程师，主要从事变电运行工作。
周建荃（1987-），男，壮族，广西扶绥县人，本科，工程师，主要从事变电运行工作。
