摘要：结合工程实例，对化工装置中常见的离心式压缩机基础运用振幅法进行计算和设计，并结合资料对相关要点进行阐述。
关键词：离心式压缩机 振幅法 计算与设计
1 前言
离心式压缩机广泛应用于化工、石化、冶金、纺织等工业部门。钢筋混凝土构架式基础是离心压缩机基础主要的结构形式。在计算时可以简化为嵌固于底板上的框架；由顶板（横梁、纵梁）及柱子组成正交结构体系，基础各构件受力简单明确。这种结构形式可通过改变构件的截面尺寸，主要是调整柱子尺寸得到良好的动力特性。本文结合工程设计，就离心式压缩机基础的设计作一些论述，以供参考。
2离心式压缩机基础的计算方法
离心式压缩机基础的计算包括承载力和动力计算两部分，其中动力计算方法主要有两种，即共振法和振幅法。振幅法的计算对基础动力特性的描述直观，并可以检验。
3设计资料
3.1压缩机供应商提供有关机组资料，包括机组在基础上的布置图，压缩机与驱动器的机器重及转子重，机组的重量分布，机组的转速，附属设备的相关资料等。
3.2工艺管道专业提供压缩厂房设备布置图，包括机组、附属设备及主要管道的配管图等。
3.3地勘单位提供的地勘资料。
4工程实例
4.1压缩机技术参数
汽轮机工作转速5691r/min，最高转速6013 r/min。 压缩机由汽轮机驱动，转速与汽轮机相同，无变速箱。

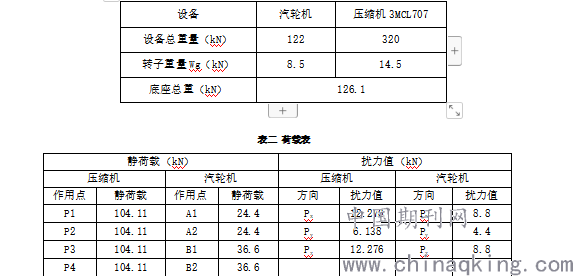

表一 压缩机资料表
.png)
4.2 基础形式及截面尺寸。
采用刚架式基础。基础顶标高9.000m，顶板纵向净跨度7600mm，横向净跨度3400mm。
按照构造尺寸：
顶板厚度7600÷5=1520（mm），3400÷5=680（mm），3400÷4=850（mm）
综合考虑顶板厚（1520+850）=1185，取值1200mm。
底板厚度：底板长10400mm，底板厚度：10400÷10=1040mm，
但底板厚度应大于顶板厚度，底板厚度取1500mm。
柱净高Ho=9+2-1.2-1.5=8.3m
.png)
4.3基组上下部分重量比较与对中计算。
4.3.1基组上下部自重的比较
下部自重Wx：
底板自重：10.4m×6.2m×1.5m×25=2418kN
柱自重取柱净高一半：×0.7m×0.7m×8.3m×4×25=203kN
乏汽管墩：30kN 填土重：10.4m×6.2m×0.5m×20=645kN
Wx=2418kN+266kN+30kN+645kN=3359kN
上部自重Ws：
顶板面积：9.2m×5m=46m2
顶板开洞面积：H1=4.872 m2 H2=4.148 m2
顶板自重：（46m2-4.872 m2 -4.148 m2）×1.2m×25=1109kN
柱自重取柱净高一半：203kN
操作时总重：660kN
Ws=1109kN+203kN+660kN=1972kN
故 Wx ＞Ws，满足要求。
4.3.2基组对中计算
基组总重心计算：
.png)
0=
基组总重心与基础底板形心在X、Y轴方向的偏心距：
.png)
以机组安装基准线为Y轴，以水平中心线为X轴。
.png)
4.4基础的动力计算

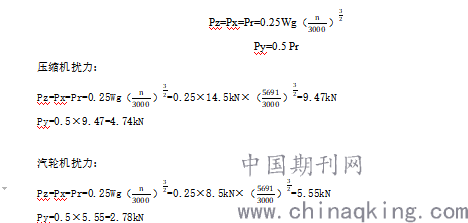

4.4.1按《离心式压缩机基础设计规定》（HG/T20555-2006 ）6.0.3核算供应商提供的压缩机与汽轮机扰力值
.png)
4.4.2按《离心式压缩机基础设计规范》（HG/T20555-2006 ）6.0.1条判断是否需要进行动力计算。总扰力：
Pr=12.276+8.8=21.076kN＞20kN
不满足要求，需要进行基础的动力计算。

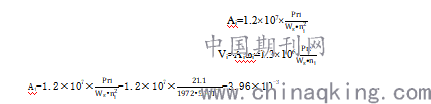

4.4.3按《离心式压缩机基础设计规定》（HG/T20555-2006 ）6.0.4条，对基础顶面的振动线位移幅值和速度幅值进行计算：
.png)
故满足《离心式压缩机基础设计规范》（HG/T20555-2006 ）3.2.4的要求。
5承载力计算（略）
6结语
要设计出性能良好的压缩机基础，除了准确完成静力、动力计算外，合理的基础形式；协调的厂房布置；基础顶面与厂房平台的衔接；详细设计阶段对构造要求的满足，以及针对压缩机基础的特殊性，图纸对施工过程要求等等都是密不可分的。
参考文献
[1] GB 50040-96，《动力机器基础设计规范》，中国计划出版社
[2] HG/T20555-2006，《离心式压缩机基础设计规定》，中国计划出版社
[3] SH/T3091-2012《石油化工压缩机基础设计规范》，中国石化出版社
