摘要：随着我国经济水平提高，民众越发追求高品质生活。电梯作为人们日常生活中使用最为频繁的垂直交通工具，通过设置电梯自动救援操作装置，以确保电梯在突然断电情况下乘客的生命安全不受威胁。目前，电梯自动救援操作装置的使用还不是十分普遍，相信在不久的将来由于标准的更新和智能设备的应用，电梯自动救援操作装置必将被更广泛地配置。
关键词：电梯；自动救援；操作装置；检验
引言
近年来，随着电梯技术的发展以及各类新型保护装置的使用，极大提升了电梯运行的稳定性和安全可靠性。在实际应用中，电梯停电自动救援操作装置的使用解决了因电梯停电而造成乘客被困的问题。
1电梯自动救援装置工作基本原理

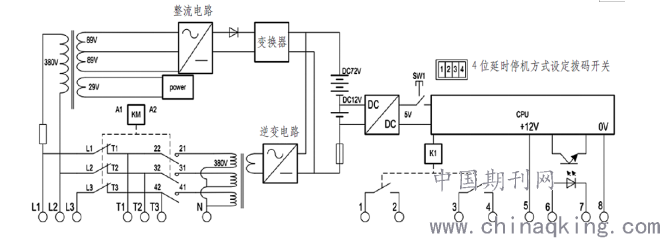

图1为电梯自动救援装置基本原理图。在外电网市电正常运行中，电梯自动救援装置对蓄电池进行充电。在外电网(市电)发生故障时，电梯自动救援装置将蓄电池中储存的电能逆变为380VAC输出给电源控制柜，同时向电梯控制柜发出应急操作信号。电梯接收到应急请求信号后，进入应急救援操作。电梯自动救援装置输出380VAC三相正弦波给电梯应急运行。当电梯低速运行到门区时，电梯控制柜反馈平层信号给电梯自动救援装置，电梯自动救援装置停止三相正弦波输出。然后控制系统工作，打开电梯轿门和层门，乘客可安全离开。开门信号反馈给电梯自动救援装置，完成停电自动平层操作运行后，电梯自动救援装置将接通外电网市电与电梯控制柜的连接。当外电网恢复供电后，电梯可正常运行。电梯自动救援装置在电梯正常运行时在电梯控制回路之外，当电源断电或电源缺相时，电梯自动救援装置接入电梯控制，通过电梯的自动返平层功能低速运行开门放人。
.png)
图1电梯自动救援装置基本原理图
2检规对于电梯自动救援操作装置的要求
对电梯自动救援操作装置的要求主要按照TSGT7001—2009《电梯监督检验规则》附件A第2.8条第（9）款的规定执行，主要要求如下。（1）有铭牌。该铭牌详细显示该部电梯制造单位的名称、型号、编号和其他技术参数。安装的自动救生装置的铭牌与设备的产品质量认证文件一致。（2）电梯自动救援装置在电梯紧急停电发生后，至少等待3s方可自动运行。（3）当电梯处于维护操作、紧急电动操作、电气安全装置动作或主开关断开时，不得投入使用。（4）设置有非自动复位开关，当开关关闭时，自动救援装置无法启动救援操作。
3电梯自动救援操作装置的检验要求
检验时，检测人员应认真对装置的产品质量证明书和铭牌信息进行查看。其中，铭牌上应准确有效地显示出装置制造商名称、产品型号与编号，以及其他与装置运行有关的主要技术参数。自动救援操作装置应设有非自动复位开关，确认开关类型，并对该开关的功能进行检测，确保开关功能实现的有效性。此外，对电梯自动救援操作装置进行检验时对于检修、紧急电动运行、安全保护装置动作、主电源开关的设置、投入运行时间的要求以及自我故障检测等项目需要加以关注。
3.1对检修、紧急电动运行、安全保护装置动作的要求
为避免检修人员在进行人工操作或检修电梯时受到意外伤害，还应该设置相应的检修和紧急电动运行联锁保护电气开关，当投入检修和紧急电动运行时不应启动自动救援操作。在电梯发生紧急停电后，操作人员在进行救援时，应确保电气安全装置运行正常。故正常情况下，操作人员在开展紧急停电救援时，电梯内安全回路或门锁活路上的任意开关出现断开时，电梯应处于停滞状态。
3.2对主电源开关的设置要求

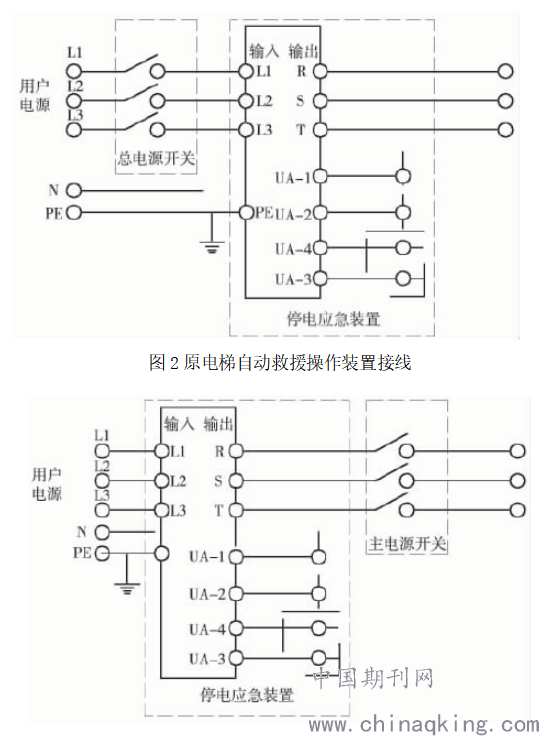

根据检查规定的要求，当电梯进行维护、应急电气操作、电气安全装置动作和主开关断开时，电梯的自动救生操作装置不得运行。因此，在检验过程中应关注自动救援操作装置的接线状况。如图2所示，电梯自动救生装置的接线不符合检查规定要求，当电梯主电源开关断开时，自动救生装置投入使用。故应对电梯应急救援装置接线进行调整，如图3所示，即把电梯主电源开关设置在应急救援操作装置的输出端，这样就能够确保电梯的主电源开关切断时，自动救援操作装置不投入救援运行的要求。
.png)
图3调整后的自动救援操作装置接线
3.3投入运行时间的要求
电梯在运行过程中突然出现断电，电梯内所设置的自动救援操作装置立即投入运行，或者当自动救援装置运行后，电梯突然恢复供电。上述两种情况均会导致自动救援操作装置和控制柜的控制器出现控制冲突，不利于电梯控制系统正常运行。严重时可能会加剧电梯安全事故的发生概率，为有效避免上述情况发生，通常在进行电梯自动救援装置设计时，要求装置的紧急操作状态和控制柜的正常操作状态具有可靠的电气联锁，且超过3s的延迟。
3.4自我故障检测要求
电梯自动救援操作装置在正式运行前会进行一个自我故障检测，检测内容主要包括逆变器故障检测、输出电压检测、过流、过温、短路等检测。当进行自我故障检测过程中发现上述检测内容存在故障，则自动救援操作装置不会运行。一般而言，驱动电机与打开制动器所需要的电能是不同的，当自动救援操作装置运行时有足够的能量控制制动器释放，而驱动电机能量不足时，极易导致电梯发生蹲底或冲顶现象。因此，针对这种状况应设置相应保护电路。还可以手动对自动救援操作装置的储能设备进行电压检测，确保其电压供给能量足够，防止出现因能量供给不足而导致电梯自动救援装置运行产生的危险。在进行电压测量时，首先应将电梯自动救援操作装置和电梯供电网系统断开，关闭装置面板前的电源开关。使用万能表直流电压挡，测量蓄电池的电压。当测试电压值大于或等于额定电压值时，则表明装置运行能量供给满足条件，同时还应对充电器的运行状态进行测定，确保自动救援装置保持待命状态。
3.5功能试验
自动救援装置运行功能试验时将检修、紧急电动运行等开关置于正常位置，安全回路和门锁回路正常连通，轿厢位于中间楼层正常运行，切断外电网电源开关。此时电梯自动救援操作装置在外电网断电后等待3s以上后进入救援状态，控制电梯运行至平层区，并打开电梯门。当将外电网电源开关切断时，应注意断开的不是电梯主电源开关。
结束语
电梯是日常生活中人们使用最为广泛的垂直交通工具，随着高层建筑数量不断增加，电梯数量快速增长。在电梯运行过程中，因停电造成电梯停运的现象时有发生，不仅会给被困人员的心理造成不安全感，甚至还会使被困人员遭受到生命安全威胁。因此有必要设置电梯自动救援操作装置以降低因停电而产生困人风险，保障乘客安全。在传统救援模式下，当电梯停电人员被困后，被困人员通过轿厢内的紧急通话装置联系电梯运行管理部门，管理人员联系电梯维修人员。维修人员到现场后通过操作电梯紧急操作装置将轿厢移至就近楼层的平层位置，放出电梯内被困人员。虽然该救援方式可以实现对被困乘客的救援，但救援往往花费较长时间，乘客在长时间被困后会产生较大心理压力，甚至做出过激和错误的自救行为，造成伤害事故。因此，有必要设置电梯自动救援操作装置，当外电网断电时，电梯能自动平层并开门，避免乘客因停电而被困。
