摘要：多臂井径可以准确探测套管内径变化，可以定量评价套管变形，但无法识别套管内径变化的原因。利用实验井开展套变监测实验，建立套变标准数据库及解释图版，实现多臂井径套损类型识别。根据现场应用，证实利用多臂井径资料和解释图版，可以有效识别套管损伤类型。
关键词：多臂井径 套损 套变解释图版
引言：
随着油田开发深入，受盐层蠕变、地层出砂、泥岩吸水膨胀、固井质量、射孔、注水及压裂等地质和工程因素的影响，套损现象日益严重，受井况制约，分层注水、油井卡堵水和分层压裂等工艺增产措施难以实施，严重影响了油田整体开发水平。多臂井径测井是目前普遍使用的一种井况监测技术，这种技术主要是直接测量管柱内径变化，可以定量评价套管变形，但无法识别套管内径变化的原因，也不能识别套管损伤类别。本文通过加工制作各种损伤变形油、套管，在实验井内开展不同组合的套变监测实验，明确多臂井径在管柱不同损伤情况下的测井响应特征，建立多臂井径在不同套变及损伤情况下的解释图版，为多臂井径资料套损套变类型识别提供可靠依据。经过现场应用，证实可以依据解释图版有效识别套损类型。
1、多臂井径测井原理
多臂井径仪器根据测量臂的数量不同可以分为18臂、24臂、36、臂、40臂、60臂等，测量原理基本一样。其测量原理是在机械井径上，分布若干个电感位移传感器，测量时探测臂与井壁直接接触，当探测臂张开不同大小时，探测臂带动的衔铁芯也跟着移动，用交流激励驱动，采用模拟开关切换通道，通过单片机AD采样，得出各条臂臂传感器数字值。
根据多条测量臂的值能计算出套管的最大内径、最小内径及平均内径，也可以对套管进行成像。多臂井径在多臂井径资料解释评价时一般只评价套管变形井段、变形程度、最小内径等，对于套管损伤类别只能结合电磁探伤资料进行综合判断。
2、套变标准数据库及解释图版建立
为了明确多臂井径在管柱不同损伤情况下的测井响应特征，加工制作各种损伤变形油、套管，在实验井内开展不同组合的套变监测实验。
设计制作各种损伤变形油、套管152组（油管36组，套管116组），包含了孔洞、裂缝、腐蚀、对称挤压变形、非对称挤压变形、弯曲变形等，覆盖了可能的套变类型及程度，通过优化油、套管组合，开展了不同管柱的多臂井径测试，实现各种类型油管配合各种类型套管的样本记录。

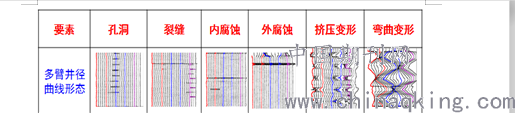

依据套变标准井监测数据，建立了多臂井径在不同套变及损伤情况下的解释图版，为多臂井径资料套损套变类型识别提供了可靠依据，见图1。
.png)
图1 多臂井径不同套变套损解释图版
3、应用实例
在多臂井径实测井资料中，有些曲线异常情况无法直接定性判别。依据套变套损解释图版，对多臂井径实测井资料进行了精细解释，通过验证，能有效识别套管的变形类型及损伤类型。

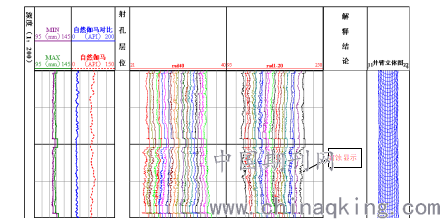

如图2，这是实测井W15-X的多臂井径资料，该井井温找漏资料显示下图井段套管存在漏失，之后进行多臂井径测井了解井下套管情况，通过测井资料分析该井段内有穿孔显示，确定了漏点位置，同时也验证了根据套变套损解释图版进行多臂测井资料精细解释的可行性。
.png)
图2 多臂井径实测井穿孔显示

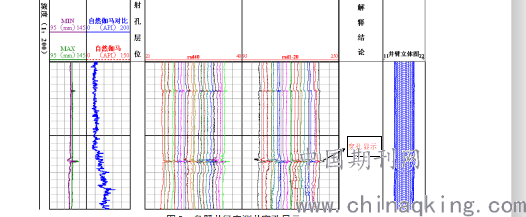

除穿孔显示外，根据套变解释图版，对多臂井径资料进行精细解释，套管内腐蚀显示也较明显，如图3所示。
.png)
图3 多臂井径实测井腐蚀显示
2、结论
多臂井径资料解释需要综合分析，依据套变解释图版，有助于识别套管变形及损伤类型，同时可与电磁探伤资料相互验证和补充，为准确评价井下套管技术状况提供有效支撑。
参考文献：
[1] 陈福利，柴细元，金勇，等.多臂井径测井检测套损及其评价方法[J].测井技术，2005，29（1）:79-81.
[2] 刘玉凤，杨波，胡素萍. 多臂井径技术评价与应用[J].测井技术，2004,28（3）：221-224.
[3] 罗庆，黄华，徐菲，等.新型组合井况监测仪在普光高含硫气井的应用[J].断块油气田，2019，26(2)：240—243．
