摘要：随着我国电网快速发展，技术的不断进步。人们生产、生活对电的依赖越来越高。在电力系统中变压器作为主要设备，变压器的稳定性起到决定性作用。做为变压器的主保护差动保护至关重要，是继电保护人员应当掌握的知识点。
关键词：差动边界；谐波边界；SEL587变压器保护
引言
目前，电力系统经过了几十年的快速发展，为确保电网安全稳定运行，继电保护经历了4个发展阶段：电磁式保护装置、晶体管式保护装置、集成电路保护装置、微机式保护装置，继电保护技术也日渐成熟，并取得了较好的效果，在一定程度上提高了电力系统的稳定性，提高了工作效率，也同时提高了工作质量。随着技术的进步及民众思想观念的转变，继电保护装置也在不断变化，调试工作也应紧跟时代发展不断改进，进而确保继电保护装置能够发挥出自身应有的作用。
1电力系统继电保护装置的应用
电力系统继电保护装置的作用，主要体现在以下几个方面：
（1）电力系统出现短路故障等问题时，继电保护装置会根据不同故障类型，快速切除故障线路，避免故障扩大造成设备损坏及人员伤亡。
（2）继电保护装置会监控电气设备的运行状态，同时将运行状态及运行数据传输到中控系统，运行技术人员根据采集到的数据掌握电力设备运行情况。
（4）电力系统出现安全故障，继电保护装置在处理故障的过程中，还会保护其他正常运行的设备，避免电力系统出现大面积瘫痪等情况，并且在最短的时间内发出报警，技术人员根据报警信息实施有效出处理措施。电力系统继电保护装置的分类：
①按照保护对象可分为：主变保护、线路保护、发电机保护、电容器保护、电抗器保护、母差保护等等。
②按照保护功能可分为：主保护、后备保护和辅助告警保护等等。
③按照保护动作原理可分为：过电流保护、过电压保护、欠电压保护、高频保护、纵联差动保护、距离保护、变压器非电量保护等等。
在实际运行中保护由不同组成：
（1）线路保护功能：主保护（纵联差动或纵联距离）、后备保护（距离保护、零序保护等）、辅助告警保护（过负荷、TV断线、CT断线等）
（2）变压器保护功能：主保护（差动保护、瓦斯保护）、后备保护（复压过流保护、零序过流保护等）、辅助告警保护（过负荷、TV断线、CT断线、非电量告警等）
（3）电容器保护功能：过电压保护、欠电压保护、过电流保护、不平衡电压（电流）保护等
（4）母联保护功能：短时充电保护、长时充电保护，辅助告警保护（过负荷、CT断线等）
（5）电动机保护功能：过载保护、欠压保护、堵转保护、过热保护、相序保护、启动超时保护、断相保护等。
（6）发电机保护功能：差动保护、过流保护、接地保护、过负荷保护、过电压保护、失磁保护等。
（7）高抗保护功能：差动保护、匝间保护、过流保护、零序保护、过负荷保护、非电量保护等。
2电力系统主变比例差动保护装置调试
.png)
2.1校验过程
名 称：比例制动试验 日期时间：2020年4月21日09时40分
厂站名： 测 试 人：
回 路 号： 1#主变 安装单元： 三相
保护型号： SEL-587 保护编号：
保护对象
整 定 值：差流门槛值 差流速断值 动作时间 基波比例制动系数
1.038A 5.000A 0.030S 0.400
接线方式: Y/D-11 平衡系数: Kph=1.00, Kpl=1.21
制动方程： Ir= (|Ih-Il|)/k,k=2.0
测试结果

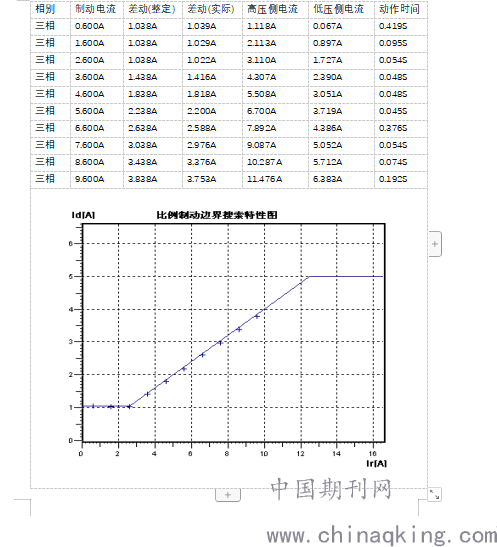

比例制动边界搜索
.png)
保护对象
整 定 值：差流门槛值 差流速断值 动作时间 谐波制动系数
1.038A 10.000A 0.030S 0.150
接线方式: Y/D-11 平衡系数: Kph=1.00, Kpl=1.21
制动方程： Ir= (|Ih-Il|)/k,k=2.0
测试结果

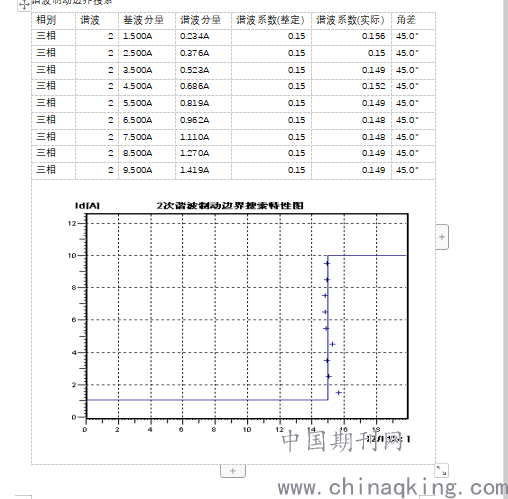

谐波制动边界搜索
.png)
结语
现阶段，我国电力行业正处在国企改革与产业转换攻坚阶段，由于历史性与产业结构等诸多因素影响，部分电力行业相关的技术人员存在新旧不接与老少两极化现状。对相关电力设备的认知与掌握程度较低，这样就极大限制了整体电力系统的发展速度。加强电力系统“传帮带、老带新”的技术传承工作， 注重对新技术理念的学习，切实提高自身业务能力，掌握新的试验方法和技术。提高工作质量和效率。不断改进工作方法，使自身能够满足新形势下继电保护装置调试工作的需求。本文对主变制动边界曲线进行检验分析，然后对试验数据与理论数据对比，可以很快的了解比率差动的动作区域。通过制动边界特性图可以真实反应SEL-587变压器保护装置比率差动特性曲线。进行继电保护装置的校验，对于提高继电保护人员的工作效率具有很大的意义。
