摘 要：针对750kV高压电抗器高压套管更换的工作，本文对其更换的方法进行说明，就750kV高压电抗器高压套管更换工作中出现的问题提出了一些建议和处理措施。
关键词：高压电抗器 高压套管 更换方法
0 引言
目前750kV高压电抗器应用于我公司部分750kV变电站中，是变电站重要设备之一，高压套管则是其重要的组成部件之一。保证高压套管的运行状态对电网运行稳定起着重要的作用。
1高压电抗器高压套管更换的流程
1.1 现场发现套管出现问题，确认套管更换
1.2 设备停电后，将高压套管连接引线及均压环拆除
1.3 将储油柜主管路阀门关闭，然后一边排油一边注入干燥空气，待高压电抗器中油排净后，作业人员通过人孔进入油箱，将套管引线拆除，使引线与套管分离。注入干燥空气的露点应≤-40℃，并使油箱内的干燥空气压力始终保持0.1-0.15MPa的正压状态
1.4 用吊车将吊具安装在套管上，拆除套管与升高座之间的安装螺栓，吊起套管。拆装套管时，应在环境湿度≤75%、无风、空气清洁的天气下进行（空气相对湿度在65%-75%之间，允许暴露6小时；空气相对湿度在65%以下，允许暴露8小时）
1.5 起吊安装新套管并更换套管法兰密封垫，恢复套管引线。套管拆除后应对设备内部进行预防性内检，进箱带入工具专人登记检查，以免遗漏箱内。新套管试验包括：绕组连同套管直流电阻测量；绕组同套管的绝缘电阻；绕组同套管的介损测量；铁芯及夹件绝缘：2500V摇表测量铁芯及夹件绝缘电阻
1.6 更换完成后，本体密封并开始对本体抽真空。抽空及注油应避免在雨、雾天气下进行，应在干燥的环境（天气）下进行。抽真空时，当油箱内真空残压达到50Pa以下时，关闭真空机组出口阀门，关闭真空机组，测量系统泄漏率，测量时间30min，泄漏率应符合小于27Pa/h的规定。用真空计测量油箱内真空残压，当真空残压小于13Pa开始计时，保持时间48h方可注油
1.7 抽真空过程完成后，继续抽真空并开始注油，注油注至离箱沿200mm时停止抽真空，继续注油，直至注完。注油时应保证注入油的油样合格，油速保持在4~6吨/小时为宜
1.8 注油完成后，将所有关闭的阀门打开，对高压电抗器进行热油循环，热油循环时，滤油机出口温度达到65±5℃，开始计时72小时或总油量×3次，以时间长为准。油样指标合格，油样不合格则继续热油循环
1.9 静放，高压电抗器注油后静放96小时，期间每12小时打开所有装有放气塞的组部件进行排气
1.10试验，对设备进行耐压测试、直流电阻测试等试验

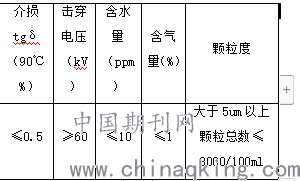

.png)
2 更换时分组及注意事项
更换套管的整个流程中，注意人员分工以及工作安排，避免人力物力的浪费。按照工作内容、流程进行分组和职责说明如下：
套管检查小组的职责：套管开箱，检查套管，将套管从箱中取出，安装吊具，配合实验班完成试验。吊出套管时，应注意不得将吊带绑扎在套管铁磁结合部，应使用专用的工装和吊具。
滤油机组的职责：滤油组人员负责本体排注油、热油循环，看护滤油机、抽真空机和干燥空气发生器，保证本体持续注入干燥空气。内检时，对油罐进行滤油，并对接入临时电源进行测温等工作。检查现场电源线和管理排放整理，不得存在油电交叉铺设管路情况。注放油、滤油过程中时刻关注油管路连接情况，防止爆管，同时对爆管情况进行应急处理。
高空组的职责：负责拆除套管上部拉杆螺栓、固定导杆、连接金具、将军帽和均压环等。完成后，立即到套管升高座处拆除套管法兰固定螺栓，辅助吊车指挥缓慢拔起套管，并协助控制套管方向等工作。负责旧套管吊具安装，新套管吊具及吊带拆除，吊钩位置与吊车指挥组对讲机联系，吊具位置与升高座组对讲机联系，所需器具与地勤组对讲机联系。高空工作结束返回地面后配合地勤组工作。
套管法兰组的职责：负责旧套管升高座处法兰螺栓拆除，先擦干净升高座法兰面上尘土，再把每颗螺栓拧松到扳手可拆状态，再拆掉挂U型环吊点处螺栓，再配合高空组安装吊具吊绳.辅助吊车指挥缓慢拔起套管，并协助控制套管方向等工作。套管出本体后，应立即用塑料布将下磁检进行包裹，防止变压器油飘洒。与此同时，用另一块塑料布将升高座孔封住。套管吊起后，套管底部应绑风绳，感应电较大，可接接地线。起吊时扶住套管防止套管与升高座碰撞，过程中组吊车指挥组对讲机联系。套管铅笔头完全出来后使用塑料布做的约2米长口袋罩住铅笔头，并将升高座口暂时用塑料布封盖。安装套管前清理升高座密封槽，并安装密封圈，套管安装时注意密封圈不要跑位和套管观察窗位置，安装法兰螺栓时均匀紧固。
内检组的职责：负责拆除本体人孔，安排人员进入本体进行内检。提前核实内检所需工器具，摆放整齐。在人孔外安装专人持卡对进入箱体内物件进行统计，并时刻与箱内人员进行对话，并对箱内检查情况进行拍照，收集汇总上报，重点对套管油侧接线端子固定螺栓处进行检查，拍照等工作。人口处地面铺塑料布，人口处挂塑料布，进入内部人员防尘衣，工具等所有物料记录，确保全部带出，结束后对内部各连接部位拍照留底并进行复查。结束后封闭人口盖板，注意密封槽清理及密封圈发生跑位，可用502辅助安装密封圈，螺栓均匀紧固。
地勤组的职责：负责2量吊车、缆风绳。整理现场物资，协助高空组整理吊具及吊带。当套管拔出后，协助吊车指挥绑25吨吊车吊带，并提前摆放好放套管的枕木，当套管落下后，负责拆除旧套管吊具，安装新套管吊具，协助吊车指挥，将新套管立起等工作。负责各组人员所需物料的寻找负责套管在地面部分的工作，包括拆吊带，吊具安装，运行借1个人字梯，准备另一根吊带，套管扶正需要。套管放平时用人字梯在套管法兰处螺孔上挂吊带负责吊装过程中拦风绳的控制，防止吊物碰撞。 回装时，应检查油位观察窗的位置是否合适，需调整时用对讲机与套管法兰组联系调整角度。
3结束语
高压电抗器高压套管的故障情况很多，表现的形式和原因是千变万化的，所用掌握如何更换高压套管是十分重要的。只有严把作业流程，规范进行作业，才能进一步提高电网安全稳定运行，保证电网供电的可靠性。
参考文献
[1]750kV高压电抗器安装使用说明书
[2]电气装置安装工程质量检验及评定规程（DL/T5161.1～5161.17-2002）
[3]国家电网公司施工工艺示范手册变电工程分册 电气部分
[4]工程测量规范GB50026-2007
