机械工业第六设计研究院有限公司 河南郑州 450007
摘要：随着信息化技术的不断发展，互联网数据中心（IDC）在各行各业起到越来越重要的作用。IDC数据中心的照明设计是供配电设计的一个重要方面，因而照明系统设计的优劣据对数据中心PUE指标具有重要影响，已逐步成为绿色数据中心的研究的重点。
关键词：数据中心；照明；PUE指标；绿色数据中心
一、IDC数据中心简介
互联网数据中心（Internet Data Center）简称 IDC，就是电信部门利用已有的互联网通信线路、带宽资源，建立标准化的电信专业级机房环境，为企业、政府提供服务器托管、租用以及相关增值等方面的全方位服务。
按数据中心设计规范（GB50174-2017），IDC数据中心的照明设计要求如下：
1、主机房和辅助区一般照明的照度标准值应按照300lx～500lx设计，一般显色指数不宜小于80。
2、主机房和辅助区内的主要照明光源宜采用高效节能荧光灯，也可采用LED灯。
3、照明灯具不宜布置在设备的正上方，工作区域内一般照明的照明均匀度不应小于0.7，非工作区域内的一般照明照度值不宜低于工作区域内一般照明照度值的1/3。
4、主机房和辅助区应设置备用照明，备用照明的照度值不应低于一般照明照度值的10%；有人值守的房间，备用照明的照度值不应低于一般照明照度值的50%；备用照明可为一般照明的一部分。
二、IDC数据中心灯具选择及照度计算
某数据中心主机房面积181.44平方米，辅助区面积45.36平方米，根据标准及装修方案要求选择嵌入式高效T5格栅灯具，灯具参数如下：
.png)
.png)
图1：灯具外形及配光曲线 表1：灯具尺寸及光通量
.png)

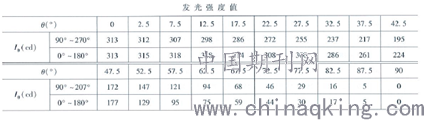

表2：灯具发光强度表
.png)

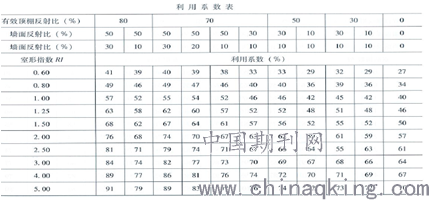

表3：灯具利用系数表
根据GB50174-2017规定，新建数据中心时，主机房净高不宜小于3.0m。
主机房参数为长：L=5400X4mm；宽为W=8400mm；净高度（灯具至工作面，即灯具至架空地板的上表面）H=3000mm；辅助区参数为L=5400mm；宽为W=8400mm；净高度（灯具至工作面，即灯具至架空地板的上表面）H=3000mm。
主机房和辅助区照度设计均按500lx，则需灯具数量计算如下：
主机房室形指数RI1和辅助区室形指数RI2计算如下：
.png)
式1
主机房灯具数量N1和辅助区灯具数量N2计算如下：
.png)
式2
其中：光通量
.png)
为3x1200 lm，维护系数K按要求为0.8，利用系数查表3为0.7（有效顶棚反射比取0.7，墙面反射比为0.5，地面反射比0.2），N2取整数为12套。
主机房LPD1和辅助区LPD2计算为：
.png)
式3
LPD1值小于现行值15W/m2，且小于目标值13.5W/m2的要求，设计满足照度要求和节能要求，辅助区LPD2高于现行值15W/m2，，且远远高于目标值13.5W/m2的要求，不满足节能要求，因而需调整设计方案，根据装修布局情况将N2调整为9套。
辅助区调正后的照度值和LPD2计算如下：
.png)
式4
辅助区调正后LPD2为8.33 W/m2，小于现行值15W/m2，且小于目标值13.5W/m2的要求，设计满足照度要求和节能要求，调正后辅助区照度为365.7lx，满足辅助区一般照明的照度标准值300lx～500lx的要求。
三、总结
本项目采用光效大于80lm/W的节能荧光灯，设计前期经计算设计照度和LPD均满足国标要求，项目实施后通过照度仪等测试仪器测量照度和LPD均在设计误差范围内，满足国家标准要求，且通过照明系统的合理设计，对整体降低数据中心PUE指标有重要影响。
参考文献：
1 徐华 任元会；《照明设计手册（第三版）》中国电力出版社；2016
2《数据中心设计规范》GB50174-2017
3《建筑照明设计标准》GB50034-2013
