本实用新型公开了一种带偏振棱镜的激光调节检测装置，包括偏振棱镜，偏振棱镜由步进电机驱动，激光光束依次经过偏振棱镜、筛选偏振棱镜照射到光楔上，光楔将激光光束分为主光束、Ⅰ号参考光束、Ⅱ号参考光束，Ⅰ号参考光束由波长计采集，Ⅱ号参考光束由功率响应装置的光电探头采集，功率响应装置与控制分析装置相连，所述的控制分析装置将反馈的电信号传输给步进电机的控制电路。本实用新型中光楔能够将激光光束分为主光束、反馈用的Ⅱ号参考光束和检测用的Ⅰ号参考光束，步进电机接收到控制分析装置、功率响应装置中的反馈电信号，从而实时调整，实现输出主光束的功率平滑，波长计能够对波长进行实时检测。
.png)
1.一种带偏振棱镜的激光调节检测装置，包括偏振棱镜（1），其特征在于：偏振棱镜（1）由步进电机（2）驱动，激光光束（12）依次经过偏振棱镜（1）、筛选偏振棱镜（7）照射到光楔（6）上，光楔（6）将激光光束（12）分为主光束（9）、Ⅰ号参考光束（10）、Ⅱ号参考光束（11），Ⅰ号参考光束（10）由波长计（8）采集，Ⅱ号参考光束（11）由功率响应装置（5）的光电探头采集，功率响应装置（5）与控制分析装置（4）相连，所述的控制分析装置（4）将反馈的电信号传输给步进电机（2）的控制电路。
2.根据权利要求1所述的一种带偏振棱镜的激光调节检测装置，其特征在于：所述的功率响应装置（5）、控制分析装置（4）通过数据传输线（3）相连。
一种带偏振棱镜的激光调节检测装置
技术领域
本实用新型属于一种激光调节检测装置，具体涉及一种带偏振棱镜的激光调节检测装置。
背景技术
在激光光谱实验研究领域，如研究某种原子的激发光谱或者是某种原子的激发电离路径等,需要高功率激光，而且需要经常校正激光功率的平稳性，尽量避免激光功率偏大或者偏小，保证激光功率长时稳定输出，同时要求波长的准确性需要对激光波长进行监测，使激光光谱实验顺利进行。这些都要求对激光功率严格准确的控制，能够对波动进行快速响应。为了保证实验数据的可靠性，克服实验过程中由于激光器本身的激光功率波动，要求激光功率平滑装置耐高功率且具有一定的稳定输出功能。
对于稳定激光功率与使用存在很多方法，但是基本停留在对光路的手动调整，调控复杂等缺点，这些缺点可以归结为：其一、在实验中经常利用衰减片对功率进行调节，衰减片耐功率低，无法解决功率密度较高激光；其二、功率平滑范围窄；其三、实验中需要功率稳定输出，以往对激光功率进行平滑时，都需要手动对光率进行调整，操作难度较大且容易造成激光光路改变影响实验；其四、在实验中对波长进行扫描时，会造成功率的偏移，要求对功率进行校正，以往调节的准确性和稳定性较低；其五、很难对激光功率做到实时性的监测和调整；其六、监测激光波长需要重新搭建光路，操作繁琐复杂。光谱研究或激发电离研究所涉及波长范围大，对波长进行扫描的实验过程中，由于激光器自身和环境因素，激光功率经常带有波动，常常要对激光功率进行实时的平滑，且要求能够长时稳定输出并同时监测功率及激光波长，以保证实验顺利进行。
综上，现有技术的激光功率平滑和波长监测装置及方法还存在激光功率光路搭建复杂、调节功率范围窄、实时监测复杂、调节困难、灵活性低、重复性差、调节精准性低等一系列问题。
发明内容
本实用新型为解决现有技术存在的问题而提出，其目的是提供一种带偏振棱镜的激光调节检测装置。
本实用新型的技术方案是：一种带偏振棱镜的激光调节检测装置，包括偏振棱镜，偏振棱镜由步进电机驱动，激光光束依次经过偏振棱镜、筛选偏振棱镜照射到光楔上，光楔将激光光束分为主光束、Ⅰ号参考光束、Ⅱ号参考光束，Ⅰ号参考光束由波长计采集，Ⅱ号参考光束由功率响应装置的光电探头采集，功率响应装置与控制分析装置相连，所述的控制分析装置将反馈的电信号传输给步进电机的控制电路。
所述的功率响应装置、控制分析装置通过数据传输线相连。
本实用新型中光楔能够将激光光束分为主光束、反馈用的Ⅱ号参考光束和检测用的Ⅰ号参考光束，步进电机接收到控制分析装置、功率响应装置中的反馈电信号，从而实时调整，实现输出主光束的功率平滑，波长计能够对波长进行实时检测，本实用新型结构简单，操作方便，测量精确度高，重复利用性强，适用广泛。
附图说明

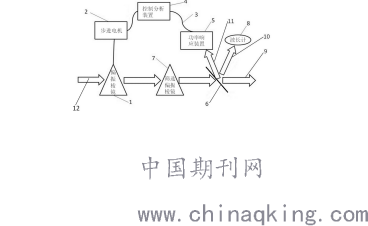

图1 是本实用新型的整体结构连接示意图；
其中：
1 偏振棱镜 2 步进电机
3 数据传输线 4 控制分析装置
5 功率响应装置 6 光楔
7 筛选偏振棱镜 8 波长计
9 主光束 10 Ⅰ号参考光束
11 Ⅱ号参考光束 12 激光光束。
具体实施方式
以下，参照附图和实施例对本实用新型进行详细说明：
如图1所示，一种带偏振棱镜的激光调节检测装置，包括偏振棱镜1，偏振棱镜1由步进电机2驱动，激光光束12依次经过偏振棱镜1、筛选偏振棱镜7照射到光楔6上，光楔6将激光光束12分为主光束9、Ⅰ号参考光束10、Ⅱ号参考光束11，Ⅰ号参考光束10由波长计8采集，Ⅱ号参考光束11由功率响应装置5的光电探头采集，功率响应装置5与控制分析装置4相连，所述的控制分析装置4将反馈的电信号传输给步进电机2的控制电路。
所述的功率响应装置5(主要光电探头将光信号转变为电信号)、控制分析装置4（研华工业微型计算机和单片机组成）通过数据传输线3相连。
（能否对控制分析装置4、功率响应装置5进行具体说明，如果有型号可以提供型号）
本实用新型的工作过程如下：
首先，对激光光束12方向进行调整，使激光光束12通过偏振棱镜1和筛选偏振棱镜7，从筛选偏振棱镜7射出的激光光束12通过光楔6中心，光楔6将激光光束12分为主光束9、Ⅰ号参考光束10、Ⅱ号参考光束11，所述的主光束9为制备激光供后端使用，Ⅱ号参考光束11为反馈激光供平滑参考使用，Ⅰ号参考光束10为波长测量使用。
然后，Ⅱ号参考光束11输入到功率响应装置5的光电探头中，Ⅰ号参考光束10输入到波长计8中，从而实现激光波长的实时检测。
最后，通过功率响应装置5将反馈的电信号传输给步进电机2的控制电路，控制电路调整步进电机2转动，从而驱动偏振棱镜1转动，使激光功率平稳输出。
本实用新型中光楔能够将激光光束分为主光束、反馈用的Ⅱ号参考光束和检测用的Ⅰ号参考光束，步进电机接收到控制分析装置、功率响应装置中的反馈电信号，从而实时调整，实现输出主光束的功率平滑，波长计能够对波长进行实时检测，本实用新型结构简单，操作方便，测量精确度高，重复利用性强，适用广泛。
图1
.png)
作者简介：赵飞，性别，男，出生年月 1987年11月，民族汉，籍贯，天津，职称工程师，学位硕士，工作单位 核工业理化工程研究院，邮政编码：300180，研究方向 光学。
