摘要:由于全钢爬架及铝模设计与施工技术日益成熟完善以及环保攻坚战的不断升级,全钢爬架与铝模搭配施工速度与经济优势逐渐体现。同时,全钢爬架和铝模搭配使得现场整洁有序,节材节地,完美迎合打造安全文明标准化工地与绿色施工示范工地战略。
关键词:设计深化;全钢爬架;铝模;穿插施工
当前我国经济发展十分迅猛,与此同时环境保护战略也在不断升级,施工所需各种生产要素如钢材、紧固件、水泥、河沙和其他原材料供不应求,木地板外脚手架,悬臂支架和模板,钢管包括支撑费时、费力、材料安全和经济方面的原因将在建筑工程建设中逐步消除。尤其对于在高层建筑和超高层建筑的施工中,采用钢框架和铝模具的新型施工技术会逐步发展成未来的主流技术。当前,在钢架与铝膜匹配施工方面,我国很多建筑企业都有所涉及,通过不断的摸索相关的施工技术,不断推动该技术的前进和发展。下文以位天津市静海区西双塘镇西双塘村西兴路南侧天津恒大凤凰庄园项目住宅楼及地下车库、商业用房为例,对爬架与铝膜搭配的施工过程进行详细介绍。整体分析了设计思路到实施和竣工的全过程,并比较分析了传统建筑模板和外悬挑架工艺技术。
1 工程概况

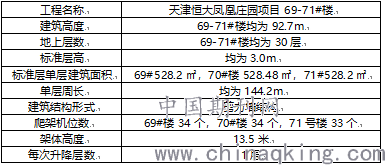

天津恒大凤凰庄园建设项目,本项目位于天津静海区双塘镇西双塘村,西邻西兴南路,北邻西兴路。项目三期开发共31栋,总建筑面积187306.5㎡,地上建筑面积137305.99㎡,地下两层,地下建筑面积为:50000.51㎡,建筑地面总高度92.7米,最高层数30层。其中,62#~68#楼为一类高层居住建筑附裙房,69#~71#楼为一类高层居住建筑,72#~88#楼为多层居住建筑。高层为剪力墙,车库和配套公建为框架结构;基础形式为泥浆护壁成孔后注浆灌注桩。项目计划总工期为4年。根据项目开工情况,项目62~71#楼楼共10栋23-30层住宅楼,使用SDG-03 型附着式全钢爬架搭配铝模进行施工,其中各楼栋主体结构采用铝合金模板进行施工作业,主体结构所涉及结构上返檐均随主体一起施工,爬架在结构上返檐施工完毕且拆除铝模板后再安装所对应附墙支座。各楼栋楼均从2层开始使用爬架与铝模进行组合搭配 具体参数见下表:
2 全钢爬架与铝模搭配施工优势
(1)节约材料费用:爬架架体搭设不超过五层楼高,随主体施工逐层提升,主体施工完毕,随外装饰进度逐层下降,比双排脚手架从地面一直搭设到结构顶层,节约大量的钢管、扣件、脚手板及安全网;拆除模板后的混凝土表面平整光洁,无需进行抹灰,可节省抹灰相关费用。(2)节约人工费用:一次性搭设,不需要重复搭拆。爬架架体搭设好后,只需少量人员就可对架体进行升降;铝模系统组装简单、方便,与木模相比,铝模安装工人仅需木模安装工人的70%-80%,且不需技术工人,只要安装前对施工人员进行简单的培训即可,节约大量的人工。(3)节约塔吊台班费用:爬架搭设好后,利用自身升降系统就可对爬架进行升降,比落地架节约大量塔吊台班费用。(4)降低安全风险:升降脚手架全封闭施工,尤其是全钢架使用全钢封闭,而且具有防火的独特优势,高层施工犹如室内作业,极大改善了作业环境;铝模系统所有部位都采用铝合金模板组装而成,无需圆盘锯、短锯等工具下料,且组装完成后形成一个整体框架,稳定性很好。
3 全钢爬架与铝模搭配施工
3.1 工程设计深化
要在早期做好深化图纸的相关工作,项目部还应提前与设计部门、铝模具制造单位、框架行业以及劳务等单位做好沟通,做好后期规划。方案落实需要在计划安装期前六十个工作日内完成,是铝模和爬架组合的优势能得到彻底发挥,主要可通过以下方案来进行深化。(1)保持剪力墙墙垛之间的距离不超过600mm,通过现浇混凝土成型来制作门框支护,不超过30mm;(2)采取一次成型方式来制作窗户和防火门;(3)门孔和悬臂上部梁结构,与门窗底部梁结构高度小于或等于300mm,横梁为铝型材设计,每侧横梁为150mm,全部为现浇梁结构;(4)室内门洞二次结构和主体结构为一次性浇注;(5)阶梯楼梯板内填充阶梯梁的转件加工;(6)将外墙的填充部分改为现浇墙,与剪力墙同时浇注;(7)混凝土墙体预留100×10舌槽,自定义厚度为180块加气砌块;(8)窗外设置舌槽,避免后期收口;(9)滴水线高于地面层2cm处断开;(10)进料管内嵌压力罐泡沫板。
3.2 剪力墙的合理优化布置设计
在进行剪力墙布置设计时,应考虑铝模板与全钢爬架结合施工的特点,才能创造最大的经济利益。宜将尽可能多的剪力墙布置在结构外围,结构外围刚度增大后合理减少户内的剪力墙,使结构刚度和自振周期处于合理范围,保证结构设计的经济性;确定好常规剪力墙数量和位置后,将建筑外立面砌体墙替换为混凝土构造墙,再适当微调结构外围的剪力墙墙肢,减少结构拉缝的数量。剪力墙截面尺寸应尽量保持一致,当计算不满足规范要求时,优先考虑改变混凝土强度等级。
3.3 铝模加全钢爬架体系成本
(1)铝模模板租金按开发面材料价格约27元/㎡,按人工成本约32元/㎡。根据30层高层建筑的计算,模板的比例约为1:3.6,税后价格是237元/㎡。(2)攀爬架采取全钢结构形式,施工过程中不再需要内部支撑,降低攀爬架,后期通过吊篮进行外墙装饰施工的情况下,能实现一次吊装直接拆卸。全钢攀登架租金税后约45元/㎡;(3)在外墙装饰施工阶段,吊篮造价5元/㎡;(4)在铝模系统中,由于内外墙免抹灰,有着极快的施工速度,每月可竣工6-7层,地面施工周期大约是半年,在垂直运输设备费用方面,8元/㎡,可实现120000元的节省。从上述两项内容来看,在每平的施工费用方面,采取传统木模形式施工为309元,而采取全钢爬架系统铝模施工涉及的工作内容约为279元/㎡。虽然铝模具的单一成本较高,结合整体的建筑成本,每平节省的费用超过30元。例如在天津恒大凤凰庄园项目中,该项目高层的建筑面积约100000㎡。通过应用铝模加爬架系统,在成本方面可节省30×10万元=300万元。从项目建设的整体形象和施工的文明程度上,整个爬架加铝模施工技术都有很好的效果,同时满足绿色建筑网站的要求,高质量的站点和智能站点,为企业品牌形象的建立奠定了基础。
3.4 对构造柱进行优化设计
由于构造柱在施工中加固是重点及难点,因此在设计中根据加固方式对此部分进行相应优化,尽量避免异形构造柱的出现。
3.5 降板区吊模等区域优化设计
由于铝模板在阴角部分的拼接多采用梯形截面连接,因此在对于降板区吊模的设计应从铝模板施工及拆除便捷度方面考虑,进行优化设计,尽可能使大部分区域结构标高都相同。
4 结语
建筑模板和外框的选择已成为建筑组织设计中的一项重要内容。不仅仅是保障施工安全和考虑施工技术,其主要因素还包括了模板和外框的持久性、美观性和经济效益方面。采取全钢铝模爬架施工技术,对住宅建设项目的整体面积、建筑层数、建筑结构具有十分积极的意义。
