[摘 要]济南地铁华山北安置一区工程新建住宅小区地质条件复杂，本工程在地下车库及住宅地下室防水施工中，采用了非固化橡胶沥青复合防水层施工技术并取得了很好的效果。
[关键词]复杂地质条件 非固化橡胶沥青 复合防水
1前言
济南地铁华山北安置一区工程新建住宅小区，南邻小清河，北邻黄河约150m,独特的地质条件使新建小区地下室、停车场在建区域地下水位高，因而其小区地下停车场及住宅楼地下室等建筑物均需做防水处理。
2现状
当前，地下防水工程多采用单一防水材料。通常的做法是采用SBS改性沥青防水卷材或聚氨酯防水涂料做防水处理，但是，由于本项目的地质特殊性，若本地下防水工程采用单一防水材料，防水卷材在外形复杂的基层施工时需多块拼接，拼接处质量控制难度较大，易产生渗漏，防水效果较差，从而无法保证施工质量使用寿命。
3方案的提出
非固化橡胶沥青防水涂料是以橡胶、沥青和添加剂为原料，在应用状态下长期保持弹塑性的一种新型防水材料。该涂料能封闭基层裂缝和毛细孔，能适应复杂的施工作业面，与空气接触后长期不固化，始终保持黏稠胶质的特性。结合防水卷材复合施工，应可大大提高防水层的可靠性。该技术的已有在其他条件下应用的报道。因此，提出在上述复杂条件下应用和推广非固化橡胶沥青复合防水技术，具有很大的必要性。
4实施步骤
1.前期准备阶段

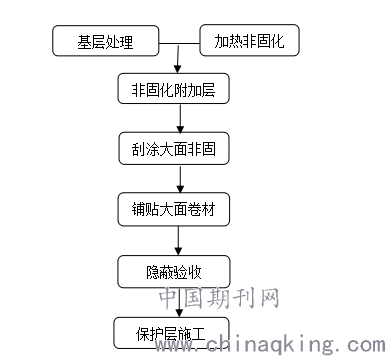

1.1工艺流程
.png)
1.2前期工作准备
⑴基层处理
①基层应坚实、平整、干净，不得有空鼓、松动、起砂、裂缝等现象。
②地下侧墙、地下顶板等采用外防外贴法施工的部位，基层应干燥。
③基层与突出结构的连接处、平面与立面交接处应采用水泥砂浆做成顺直圆弧，阴角圆弧半径R≥50mm，阳角圆弧半径R≥10mm。
④伸出平面结构的管道，其周边应抹出高度不小于30mm的排水坡。
⑤地下侧墙等采用外防外贴法施工的部位，防水施工前应对裂缝进行修复。
⑥非固化橡胶沥青防水涂料施工前，应涂刷基层处理剂。
⑦施工前，应将非固化橡胶沥青防水涂料放在加热设备中加热呈液体状态，达到规定的热用温度时才能施工，手工刮涂加热温度≥120℃，喷涂温度≥150℃。
⑵非固化附加层
①阴阳角、平面与立面的转角处等细部先进行刷涂，厚度宜为2mm，并将卷材裁成相应形状附上，待做完附加层后进行全面施工，确保整体涂层厚度一致。
②阴阳角两侧加强层总宽度不小于500mm。
③后浇带应设置贯通的加强层，施工缝向外侧延伸的加强层宽度不小于250mm。
2.实施阶段
2.1大面积刮涂施工?
将加热融化橡化沥青非固化防水涂料用刮涂或喷涂等方法均匀地涂刮于基层上，厚度应≥2.0mm，刮涂非固化橡胶沥青防水涂料后3min内滚铺防水卷材，然后轻刮卷材表面，排出内部空气，使卷材与非固化橡胶沥青防水涂料牢固的粘接在一起。
2.2防水卷材施工
⑴橡化非固化沥青作为防水卷材的胶黏剂，非固化橡胶沥青每次喷涂宽度应比防水卷材宽度稍宽，喷涂完成之后，立即进行防水卷材铺贴，铺贴卷材从一头按住防水卷材，均匀向前铺贴，刮平，赶出气泡，卷材间搭接长度不得小于100mm。
⑵铺贴卷材时，要使卷材搭边处保持清洁，先用卷材搭边处理剂对卷材搭边进行预处理，再将卷材专用粘结剂涂刷在搭边卷材翻开的两个粘结面上，手感不粘即可进行粘结，一边排除空气一边压实，并须保证搭接宽度不小于100mm。
⑶卷材粘好后，一人在卷材搭边处使用火焰同时加热上下两层卷材，待加热面呈熔融状即进行粘铺，另一人以手持压辊对铺展的卷材进行排气压实。
2.3防水保护层施工
防水卷材施工完成后，对防水层进行验收，验收合格后进行防水保护层施工，底板防水保护层采用C20细石混凝土，厚度50mm，梁槽及侧面防水保护层，采用1:2.5水泥砂浆抹灰，厚度20mm。抹灰前，防水层表面抹界面剂一道，保证砂浆与防水层有效粘结。施工完成后做好养护和保温，待混凝土及砂浆达到一定强度后方可进行下步工序，避免防水保护层受到破坏。
2.4细部处理
⑴甩槎
永久性保护墙宜采用水泥砂浆砌筑，内表面宜采用水泥砂浆找平；临时性保护墙宜采用石灰砂浆砌筑，内表面宜采用石灰砂浆找平。
⑵后浇带
⑶桩头
①切除桩头至设计标高，凿除并清理桩头表面浮渣或松散混凝土；
②在防水施工前对纵向受力钢筋和箍筋调整；
③在防水施工前对桩顶、桩身及周边进行清理；
④桩顶、桩身及周边250mm范围内应涂刷不小于1.5kg/m2水泥基渗透结晶型防水涂料，不得污染钢筋。
3.质量控制
材料质量应按《地下工程防水技术规范》GB50108-2008、《地下防水工程质量验收规范》GB50208-2011、《地下工程防水》L13J2、《地下室防水》L06J301等有关规范执行。
4.1材料要求
材料进场以后需进行见证取样，合格之后方可使用。
4.2质量保证措施
⑴严把材料质量关，进场材料必须资料齐全，并需待复检合格后才可在工程上使用。
⑵非固化橡胶沥青防水涂料加热应控制在120-140℃，黏度小于0.5Pa.s，施工时涂料的和易性最佳。
⑶防水基层清理应仔细满足施工要求，尤其在阴阳角、穿墙管根部等处更应仔细，若有不同污渍、铁锈等，应以砂纸、钢丝刷、溶剂等清除干净。
5应用效果及预测
非固化橡胶沥青复合防水工艺新技术与传统防水工艺相比，具有以下优点：
⑴适用性强
可适用于各种复杂形式的基层，适应与基层开裂等造成的变形。具有超强的自愈性，能够保护防水层不受破坏，主动封闭基层的微细裂缝。
⑵工艺简便
涂料施工有人工刮抹、机械喷涂两种方式，并可立即粘贴防水卷材，可一次达到需要的防水层厚度，厚度均匀，成型质量佳，防水效果好，节约工期。
⑶耐久性好
非固化橡胶沥青涂料具有良好的自愈性，长期不固化，长久保持性能不变，在防水层破损的情况下，能自我修复。
⑷整体性好
非固化橡胶沥青复合防水层能够形成致密、均匀、连续的防水层，整体性好，施工质量容易控制，具有良好的防水效果。
⑸安全环保
耐久性、耐腐蚀性好，不易燃；无毒、无刺激性气味、无污染。
[参考文献]
[1]陈晓文.刘金景.贾建军.PBC-328非固化橡胶沥青防水涂料在某地下室防水工程中的应用.中国建筑防水.2014
[2]蒋勤逸.新型防水材料—非固化橡胶沥青防水涂料.上海建材.2014
作者简介：高致远（1966-），男，1989年毕业于鞍山钢铁学院化工系煤化工专业，学士学位，高级工程师，现任山东工程职业技术大学（山东省济南市经十东路6196号）教师，从事建筑工程专业教学，山东省建筑行业评审专家库成员，山东省建材行业安全标准化评审专家。
