北京中环世纪工程设计有限责任公司 北京 100089
摘要：建筑小区室外给水管道是将市政给水输送、分配到各用水建、构筑物的管道，其设计直接关系到小区内居民日常生活质量。而且建筑小区室外管线多，给水管道系统本身也较多，对供水安全和可靠性要求较高，设计有一定难度和复杂性，本文对给水管道系统进行了概述，并针对设计中的供水量计算，管径、流速的确定，管材的选择等要点进行了分析总结。
关键词：建筑小区；室外给水；给水设计
Analysis of Outdoor Water Supply Pipelines in Building District
XU Quan-sheng
Beijing Zhonghuan Century Engineering Design Co.，Ltd.，Beijing 100089
Abstract：The outdoor water supply pipeline of the building community is the pipeline that transfers and distributes the municipal water supply to the water use buildings and structures，and its design is directly related to the daily life quality of the residents in the community. Moreover，there are many outdoor pipelines in the building area，and there are many water supply pipeline systems themselves，which have high requirements for water supply safety and reliability. The design is difficult and complex. This paper summarizes the water supply pipeline system，and analyzes and summarizes the key points in the design，such as the calculation of water supply，the determination of pipe diameter，flow rate，and the selection of pipe materials.
Key words：building area；outdoor water supply；water supply design
1．引言
建筑小区室外给水管线是室外管网的重要组成部分，其设计和施工质量直接影响居民日常生活。室外给水管道系统不但供给人们正常生活所需的水，还承担着消防给水的重要任务，因此室外给水设计必须保证给水管道系统的安全性、稳定性，必须对室外给水管线设计施工的各环节严格把控，本文针对室外给水管道设计的一些常见问题进行阐述，并提出建议。
2．建筑小区室外给水系统概述
按照给水系统的使用目的分类，给水系统分为生活给水系统、生产给水系统、消防给水系统或由此三种给水系统组合而成的组合给水系统：生活-生产给水系统、生活-消防给水系统、生产-消防给水系统。其中生活给水系统主要提供日常生活中饮用、烹饪、洗浴、洗衣等生活用途的水；生产给水系统主要提供给生产用水；消防给水系统主要提供给消防设施用水，包括室外消火栓、室内消火栓、室内自动喷水灭火系统等。
建筑小区室外给水系统的主要目的是从城市供水系统中取水，将水输送并分配到小区内各建筑物引入点，并保证各建筑物水量、水压、水质的要求。一般建筑小区用水主要为生活给水系统和消防给水系统，按照供水压力的不同，生活给水系统可分为低压（市政给水）、中压、高压等系统；按照供水目的不同，消防给水系统可分为室外消防给水系统、室内消火栓给水系统（室外管道部分）、自动喷水灭火系统（室外管道部分）等。当市政供水满足室外消防的水量、水压及双路供水条件时，市政给水与室外消防可共用一套给水管线——生活-消防给水系统，即采用消供合一、枝环结合的方式供水，这种供水方式能保持管道中的水一直处于流动状态，水质不易变坏，易于维护。而单独设置的消防给水管线，因管中水流长时间不动，水质极易变坏，需要平时经常维护检查，确保供水安全可靠。
3．建筑小区室外给水系统供水量计算及管径、流速确定
室外给水系统供水设计供水量应根据如下用水量确定：居民生活用水量、公共建筑用水量、绿化用水量、水景娱乐设施用水量、道路和广场用水量、公用设施用水量、未预见水量计管网漏失水量、消防用水量、其他用水量。其中消防用水量仅用于校核管网计算，不计入日常用水量。各水量计算应严格遵循相关规范的要求，使室外给水系统的水量满足小区内全部用水的要求。
在确定设计供水量后，需要根据设计水量确定设计给水管径、流速，在确定管径、流速时，应综合考虑管网造价与经营管理费用，即应选择管网造价和经营管理费用之和最低时的流速、管径，一般采用平均经济流速来确定管径，应各地存在差异性，设计中具体可以参考表3-1。
表 3-1 管径与平均经济流速对照表
.png)
4．建筑小区室外给水系统管材选择
目前可用于室外给水管道的主要管材有：球墨铸铁管、钢管、连续缠绕玻璃钢管、聚乙烯（PE）管、钢丝网骨架复合管、钢塑复合管等，几种管材在实际应用中的性能详见下表4-1。
根据表中各管材的对比分析，从经济性、技术性、安全稳定性等各方面综合来看，球墨铸铁管道都有着不错的性能，因此其应用也是最为广泛，室外给水管道一般采用球墨铸铁管道。但建筑小区室外给水管道经常有D≤80mm的小管径管线，受球墨铸铁管道规格限制，当管径小于或等于DN80mm（但不等于DN75mm）的管道可采用给水用钢衬塑复合管或聚乙烯（PE）管。近年来，随着钢丝网骨架复合管道的应用越来越广泛，室外消防给水管道也开始逐渐采用。建筑小区室外给水管道可选管材种类很多，实际工作中还应考虑项目特点、甲方需求等因素，综合确定管材。

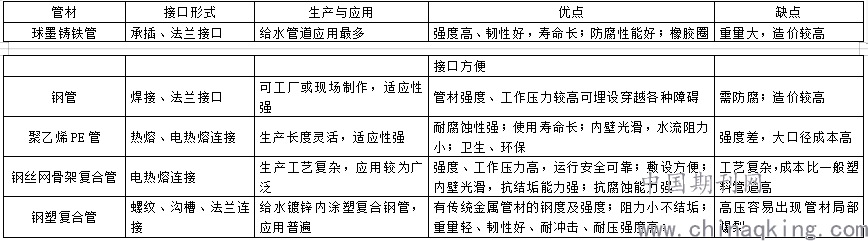

表4-1 管材性能对比分析表
.png)
5．结语
建筑小区室外给水管道设计不完全同于一般市政给水管道设计，既有需符合市政给水管道设计的一般要求，也有与建筑给水特定要求，因此建筑小区给水管道设计时，需要对上述要点进行重点关注，并与其他专业管线进行协调，保证给水设计满足小区需求和规范要求，力求经济合理。
参考文献：
[1] GB50015-2003 建筑给水排水设计规范[S]
[2] 乔晓君. 论市政给水塑料管材的性能分析及其选用[J]. 中小企业管理与科技（下旬刊），2010（8）：256-256.
[3] 赵杨. 居住小区室外给水管网设计探讨[J]. 科技视界，2018，No.232（10）：256-257.
[4] 傅晔. 室外给水管道设计的浅析[J]. 华东科技：学术版，2015（3）：94-94.
[5] 李炎庆. 住宅小区室外给水管线设计探究[J]. 建材发展导向，2016.
[6] GB50013-2018 室外给水设计标准[S]
