摘要:柴油机单轨吊是一种挂在工字钢形钢轨上的机车，通过柴油机来提供动力，可广泛的应用于井下辅助运输作业，以往综采安装工作面轨顺打运多采用无极绳绞车、小绞车来讲设备打运至安装地点，轨道系统长面广，无极绳、小绞车打运工序环节多，需投入大量人力，发生机电事故的概率也较高，而使用柴油机单轨吊打运有效的解决了绞车打运所带来的安全风险，同时也极大的提高了设备打运、安装效率。
关键词：柴油机单轨吊;打运 ;设备安装
1概括
1.1 施工地点概况
本文以淮南矿业集团谢桥矿11518工作面为例，该面工作面顺槽走向长1805m，切眼倾向长270m，最大坡度15°，平均坡度14°，工作面以ZZ10800/18/38D型液压支架为主，合计需要安装支架176架，SGZ1000/1710型刮板机1部，MG650/1550-WD型采煤机1部，所需安装的支架数量多、吨位重，打运、安装工作量大。
1.2 KPCZ-148型柴油机齿轨单轨吊布置情况
1.2.1 轨顺安装了两部KPCZ-148型柴油机齿轨单轨吊，第一部柴油单轨吊将设备从轨顺外口打运至轨顺里口，第二部柴油单轨吊将设备从轨顺里口打运至工作面进行安装。

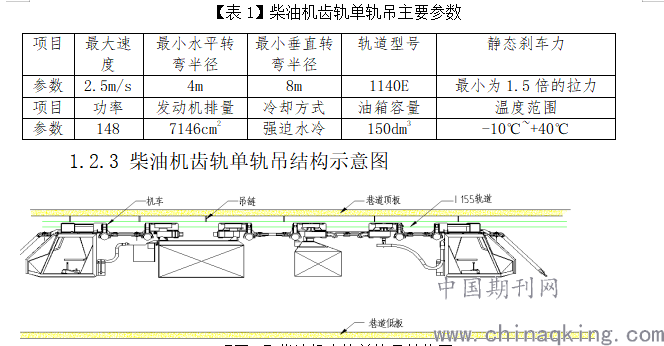

1.2.2 所用柴油机齿轨单轨吊主要参数
【
.png)
【图1】柴油机齿轨单轨吊结构图
2 施工工艺
2.1 工作面设备安装顺序
该面采用支架与溜槽交替安装的方式进行安装，首先就位刮板机机头部，在安装前五架后（机头部4架，链转载机1架）每安装两节溜槽后安装两台支架，采煤机在溜槽安装至煤机窝处时与支架、溜槽交替进行卸车，在支架安装超过煤机窝10m后开始组装采煤机。
2.2 工作面设备的打运
设备由矿方打运至交接点后，操作1#柴油机单轨吊起吊装置将设备拴挂牢固预紧并起吊脱离车辆，使用1#柴油机单轨吊将设备打运至轨顺里口停稳，操作1#柴油机单轨吊机组控制阀，将起吊钩或起吊梁下降，将设备落至底板平稳后，去除吊钩或吊梁上的钩头并收起，将1#柴油机单轨吊向外开至不影响打运地点，开动2#柴油机单轨吊，使起吊装置处于设备的正上方，操作控制阀，将起吊钩或起吊梁落下，并与设备拴挂牢固，操作控制阀，将起吊钩或起吊梁升起合适高度，使用2#柴油机单轨吊将设备打运至切眼指定位置并落至底板。
2.3 支架安装
使用柴油机单轨吊将支架吊至工作面脱车平台（4.8m*2.2m铁板）处，操作柴油机单轨吊缓慢将支架落至脱车平台上，将留绳绞车钩头固定在支架后部并带上劲，去除柴油机单轨吊钩头后将柴油机单轨吊开走，使用留绳绞车与安架绞车配合将支架安装就位。
2.4 溜槽安装
使用柴油机单轨吊将溜槽吊至工作面脱车平台（4.8m*2.2m铁板）处，操作柴油机单轨吊缓慢将溜槽落至脱车平台上，使用两台5t手拉葫芦配合将溜槽安装就位。
3 使用柴油单轨吊打运安装与常规工艺对比
3.1 效率方面
轨顺使用单轨吊打运支架，每小班正常可打运4台支架，4节溜槽，圆班可打运12台支架、12节溜槽，中班、夜班无影响的情况下可打运5台支架6节溜槽，而使用无极绳打运，1800m的顺槽每小班正常打运3钩，圆班最多可打运10钩，8台支架、8节溜槽，与无极绳打运相比柴油单轨吊打运时，平板车不进顺槽，在外口直接排走，而使用无极绳打运需将空车从里口排至外口，空车吐走后才能进重车，存在斜井打运时效率更低，同时柴油机单轨吊在打运支架时还可以使用后部8t起吊梁打运溜槽等设备，不需单独打运溜槽等小件设备。
在工作面设备打运方面，使用柴油单轨吊打运在上出口处转弯时间仅需1分钟，在工作面打运速度控制在0.5m/s左右,而使用绞车打运时，上出口转弯正常需20分钟左右，工作面支架等设备必须使用慢档打运，速度在0.11m/s左右，极大地影响了安装效率，使用绞车打运支架时每钩只能打运一架，而柴油变轨吊可同步将溜槽打运至工作面。
3.2 安全方面
打运方面：柴油单轨吊的使用避免了顺槽无极绳及工作面斜井打运方面的打运安全威胁，对于我们安装拆除来说，无极绳打运及工作面斜井打运一直是一项很繁重的工作，极易造成机电事故，尤其是工作面上口车辆摸弯，易造成车辆掉道，支架等大件设备拿道有极大的安全风险，柴油单轨吊安全高效的解决了车辆摸弯问题，同时减少了轨顺里口频繁的重车、轻车的进车出车问题，也彻底杜绝了人工推车带来的安全风险。
设备安装方面：使用柴油单轨吊安装设备时省去了脱车、卸车环节，人员也不需要进老塘侧去除车辆固定螺栓、锚链等封车装置，杜绝了设备窜动挤人风险，同时也避免了支架脱车、煤机等大件设备起吊所带来的安全风险。
绞车等电气设备方面：柴油单轨吊的使用杜绝了无极绳、绞车打运作业，没有绞车安装、拆除绞车所带来的起吊、拆接火风险，同时也极大地减少了设备维护工作量。
4 总结
使用柴油机单轨吊进行综采工作面设备打运、安装极大的提高了设备安装效率，提高了施工安全系数，同时也降低了职工的劳动强度。
通过该工艺在实际施工中的实施，安全高效地完成了该工作面设备安装任务，为以后使用柴油机单轨吊进行工作面设备的安装提供了一套安全高效的施工工艺并积累了宝贵的施工经验。
参考文献：
[1] 赵国平，宋顺妙.煤矿井下用单轨吊车 [J]. 煤矿机电，1991(1)：28-31.
[2] 于学谦.矿山运输机械 [M]. 徐州：中国矿业大学出版社，1990：3-6.
[3] 徐秀华.新型单轨吊运输系统在权台煤矿的应用研究[J]. 能源技术与管理，2007(6)：98-99.
[4] 姜绿江.象山煤矿井下单轨吊运输系统设计[J].煤炭工程，2004(6)：15-17.
[5] 沈奉节.单轨吊运行轨道悬梁设计参数研究[J].煤炭科学技术，1998，26(3)：44-47.
