（重庆松藻电力有限公司 重庆市 401443）
摘要：某电厂500KV升压站预防性试验结束后，由于运行人员疏忽大意，在拆除现场检修安全措施时，未恢复断路器储能电源空开送电，在升压站设备投入运行后，导致该断路器A相重合闸保护误动作，幸好该断路器保护及时动作跳闸，避免了事故的发生。
关键词：断路器；储能电源；重合闸；误动作
引言
随着现代社会经济的飞速发展，人们对电力系统的可靠性、稳定性和安全性要求越来越高，对电气运行操作的要求也越来越高。为保证电气设备的可靠运行，防止电气误操作事故发生，在正常的电气操作中，由于电气“五防”防误闭锁装置的的作用，能有效防止运行人员误操作，但是在电气设备检修后，由于一些不正常的操作行为也会导致电气保护误动作。下面通过一起实例，分析一起断路器自动重合闸异常动作原因，并提出防范措施，利于以后电气设备的检修工作。
1系统概况及断路器误动作情况
某发电厂为2×660MW燃煤发电机组，其500kV升压站采用二分之三接线方式，配有2个完整串和1个启备变不完整串，两台机组和两回线路采用交叉布置方式，1#机组从第一串5011和5012断路器之间接入，2#机组从第二串5022与5023断路器之间接入，全厂设有一套NCS系统，主要负责500kV系统断路器、隔离开关和接地刀闸的监视和操作。此次误动作发生在2#线路中断路器5022自动重合闸，该厂500kV系统主接线如图1所示。
.png)

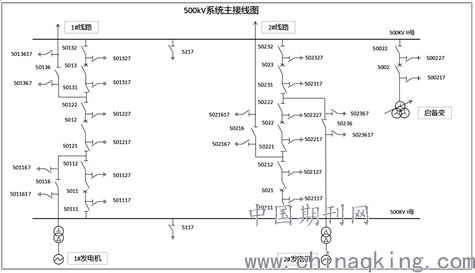

图1 500KV系统主接线图
当日早班2#线路的预防性试验工作结束后，运行人员恢复500kV升压站的正常合环运行，将5021、5022断路器合闸后，监控系统NCS发5021、5022断路器“弹簧未储能”报警，此时运行人员未发现报警信息。当日晚上中班接到启动2#机组命令后，运行人员根据调度命令先将5022、5023断路器断开解环运行，运行人员将断路器分闸正常后，检查NCS时发现了5021、5022断路器“弹簧未储能”报警信息。运行人员去现场检查发现5021、5022断路器就地控制箱的储能电源空开均处于断开位置，断路器也显示为未储能状态。运行人员依次合上5021和5022断路器A、B、C三相储能电源空开，5022断路器储能正常约1.5秒后，5022断路器自动重合闸装置动作A相重合，随即断路器三相不一致保护动作立即跳开A相。
2 重合闸误动作过程原因分析
（1）断路器在储能正常后，即使断开储能电源，断路器也可以正常分合闸一次，因此本次预试检修工作结束后，虽然运行人员未送上5021、5022断路器储能电源，但该断路器在运行人员操作前处于已储能状态，因此5021、5022断路器还能正常合闸和分闸一次。
（2）该厂2#线路的5021、5022断路器均投入了自动重合闸装置，重合闸整定为单相重合闸方式。在单相故障时开放单相重合闸；当仅单相跳开，即装置收到单相跳闸接点且该接点已返回，或者当单相TWJ动作且投入“单相TWJ启动重合闸”控制字时，若重合闸充电完成，则启动单相重合闸。
（3）该厂500kV断路器保护装置判别断路器分、合闸位置信号，是依据断路器监控回路中TWJ（跳闸位置继电器）和HWJ（合闸位置继电器）是否动作来判据。TWJ（跳闸位置继电器）监视的是合闸回路，而断路器的储能信号触点串接在合闸回路中，在未储能状态下，TWJ（跳闸位置继电器）不会动作。
（4）运行人员先将5021断路器三相储能电源依次合上时，由于5021断路器三相实际在合闸位置，当断路器储能信号触点恢复时，开入保护装置的信号仍然是“合闸”信号，不满足重合闸动作条件，因此5021断路器自动重合闸未动作。
（5）运行人员再将5022断路器三相储能电源依次合上时，由于该断路器三相实际处于分闸位置且未储能状态，断路器监控回路的TWJ（跳闸位置继电器）不会动作，此时保护装置监控回路无法判断断路器三相的实际位置状态。当运行人员先合上A相的储能电源瞬间（此时B、C相储能电源未合），断路器A相储能信号触点闭合，导致断路器合闸回路中TWJ（跳闸位置继电器）动作，使保护装置监控回路此时判断为断路器A相为分闸状态，满足重合闸动作条件，从而启动5022断路器自动重合闸动作重合A相，断路器A相合闸后随即断路器本体三相不一致保护动作立即跳开三相。
3防范措施
（1）可增加运行规程上的相应规定：在断路器检修投入运行前，必须先检查断路器就地控制箱的储能电源确已送上，且断路器处于已储能状态，方可送上该断路器操作电源。
（2）检修工作如非必要，不允许断开断路器储能电源。
（3）提高500kV断路器储能状态信号报警级别，将其信号列入NCS事故报警信息。断路器就地控制箱加挂五防锁，防止运行人员误操作。
4结束语
重合闸误动作在电力系统运行中时有发生，在今后的工作中如遇到类似情况的重合闸误动现象，要认真分析和总结各种异常情况，结合重合闸的原理和断路器回路，及时提出整改意见和措施，有效的避免重合闸误动作，从而达到保证电网安全稳定和可靠运行的目的。
