摘要：本文主要针对目前我厂广泛应用的珠海优特生产的JOYO-B4型防误综合操作系统的应用情况、异常现象进行总结分析，并根据使用中发现的问题，结合实际情况，进行分析探讨，提出解决方案和措施。
关键词：防误闭锁；五防；误操作；措施
引言
近年来，随着油田公司对电网投资改造力度的加大，变电站的不断扩建、改造，华北油田电网得到了快速发展。电网的逐年扩大与延伸及网架结构的不断更新、优化、调整，使电网倒闸操作程序越来越复杂，误操作风险日益增大，影响着倒闸操作质量和供电安全可靠性。为防止误操作事故的发生，在综自变电站新建、改造项目中，华北油田电网广泛应用了微机防误闭锁装置，以实现对电气设备的无误操作，保证电网安全供电。通过近5年的应用，我们对微机防误闭锁装置有了一定认识，对常见故障的处理也积累了一些经验，并同时发现该装置在使用管理中还存在的一些问题，需要进行纠正和预防，使微机防误闭锁装置在电网运行操作中确实发挥良好的保障作用，促进电网更加安全可靠运行。
1.微机防误系统的组成及功能

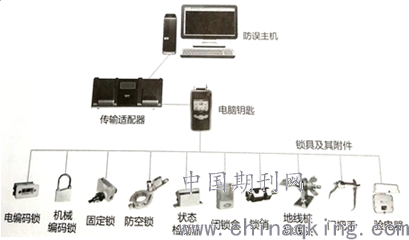

JOYO-B4防误系统是JOYO-J集控站微机防误操作系统的单站运行版，主要由防误主机、传输适配器、电脑钥匙、防误锁具及附件组成，如图：各部分功能为：
.png)
1.1 防误主机的主要功能：
防误主机是微机防误闭锁装置中人机交互的操作界面。防误主机的主要操作功能：一是开关对位功能；二是检验操作票功能；三是与电脑钥匙通信功能。
1.2 传输适配器的主要功能：
主要是将防误主机生成正确的操作内容传输给电脑钥匙；电脑钥匙操作完成后将操作信息通过传输适配器传输给主机。此外，还具有对电脑钥匙智能充电的功能。
1.3 电脑钥匙主要功能：
电脑钥匙的主要功能是接收防误主机传输的操作票；记忆存储当前执行的操作票；支持各种电气、机械锁具解闭锁；记录每步操作过程和时间，回传给五防主机保存；具备电池电量显示、锁编码检查、中止当前操作票、跳步等功能。
1.4 闭锁锁具的主要功能：
目前我们常用的闭锁锁具有电编码锁和机械编码锁两种。电编码锁通过接通或断开电气控制回路，对电气设备进行闭锁。主要用于断路器或电动刀闸等设备的电气控制回路闭锁。机械编码锁通过打开或闭锁电气设备的机械操作机构，对手动操作的电气设备进行闭锁。
2.系统防误原理
JOYO-B4型防误综合操作系统以微型计算机、传输适配器、电脑钥匙、闭锁设备和锁具为核心设备，在系统调试时预先输入了本系统的变电站主接线图及防误规则，并记忆了所有需要闭锁的设备状态，系统还可以通过监控系统通讯，得到现场一次设备的实际状态。
运行人员接到操作任务时，进入系统在接线图上点击要操作的设备，如果被点击设备的操作符合“五防”逻辑则该操作加入到操作票中，如果被点击设备的操作不符合“五防”逻辑则拒绝将其加入到操作票中，并给出拒绝加入的原因，对整个过程进行模拟，模拟结束后可通过传输适配器将操作票内容传输到电脑钥匙中，并且可以将操作票打印出来，然后运行人员就可以持操作票及电脑钥匙到现场进行倒闸操作。
操作时，运行人员按着操作票的顺序进行操作，当遇到需要手动操作的一次设备时，按照电脑钥匙的提示将电脑钥匙插入相应的编码锁内，通过其探头检测操作的对象是否正确，若正确则显示正确提示信息，同时开放其闭锁回路或机构，这时就可以进行倒闸操作；当遇到需要由监控系统操作的设备时，则应按照电脑钥匙的提示将电脑钥匙放回到传输适配器的传输座，监控操作结束并且设备实际变位后，按照提示从传输适配器上拔下电脑钥匙，然后继续下一步操作；若在操作过程中将电脑钥匙插入错误的编码锁内，则不能进行开锁操作，同时电脑钥匙发出持续的报警声以提醒操作人员，从而达到强制闭锁的目的。
全部操作结束后将电脑钥匙放回传输适配器传输座，将操作结果回传。
3.微机防误闭锁系统常见故障分析与处理措施
微机防误系统故障包括防误主机故障、电脑钥匙故障及锁具故障等。在使用中，经常发生微机防误系统故障时，运行人员由于不能正确判断与处理，影响倒闸操作效率及安全问题，下面我们结合维护使用情况及经验，对系统本身故障分别进行总结分析：
3.1 防误主机故障的分析与处理
异常1：系统启动登录后，提示：“无法打开与当地通讯适配器通讯用的串口”。原因分析：①.通信线有问题（松动或断线）；②.通讯适配器没有上电；③.通讯适配器的配置有问题；④.通讯适配器有故障；；⑤.计算机串口有故障。处理措施：①.检查或更换通信线；②.适配器上电后重新启动防误系统；③.计算机重新启动后可恢复原配置；④.更换通讯适配器；⑤.换计算机串口，重新配置串口参数。
异常2：系统启动登录后，发现设备位置不对应，利用系统中的“设备对位”功能也无法改变设备状态。原因分析：①.该设备状态为监控系统采集，监控系统采集状态有误；②.监控系统进行过维护或升级，遥信通讯点表发生变化；③.调试或扩建后双方遥信通讯点表未正确匹配。处理措施：①.检查监控系统采集的设备状态是否有误，并进行必要的维护；②.若监控系统采集状态正确，做好记录，通知防误专责或厂家处理；③.做好记录，通知防误专责或联系监控和防误厂家处理。
异常3：程序不能正常运行，出现死机现象。处理措施：①.重启后可恢复正常；②.查杀病毒，或利用本系统提供的工具进行数据备份，重新安装防误系统程序，再进行数据恢复；③.先进行数据备份，重新安装Windows操作系统和防误系统程序，再进行数据恢复。若现象仍没消除报修计算机。
异常4：模拟预演时，正确的模拟操作不能通过。原因分析：防误闭锁程序有错。处理措施：做好记录，通知防误专责人或厂家处理。
异常5：模拟结束后传票，提示：“正在传输[操作票”但电脑钥匙始终接收不到操作票。原因分析：①.电脑钥匙进入其它菜单，未在接票状态；或电脑钥匙已有票；②.通信线有问题（松动或断线）；③.通讯适配器的配置有问题；④.通讯适配器有故障。处理措施：①.设置电脑钥匙进入接票状态；或电脑钥匙清票后再接票；②.检查或更换通信线；③.连接好通讯适配器；计算机重新启动后可恢复原配置；④.更换通讯适配器。
3.2 电脑钥匙常见异常分析与处理
异常1：电脑钥匙不能接收操作票。原因分析：①.电脑钥匙内有票，不能进入接票状态；②.红外传输罩被赃物堵住；③.电脑钥匙内部红外接收器件损坏；④.通讯适配器损坏。处理措施：1.对电脑钥匙进行清票操作；2.把红外传输罩清理干净；3.做好记录，将电脑钥匙寄回厂家维修；4.更换通讯适配器。
异常2：电脑钥匙已经显示：：“锁编码正确，请操作”，仍不能打开机械编码锁。原因分析：① 锁环被其它外部机构挡住；②.锁内部机构卡涩、损坏；③.电脑钥匙电池电压不足；④.电脑钥匙内部开锁机构故障。处理措施：①.开锁时，按压开锁按钮后用手抓住锁体轻拉；②.更换机械编码锁；③.对电脑钥匙进行充电；④.做好记录，将电脑钥匙寄回厂家维修。
异常3：本步操作已完成，但程序不能继续进行下一步。原因分析：①.解锁杆位置偏移；②.电脑钥匙内部光电管损坏。处理措施：①.重开锁，压到底后再松开；②.可用跳步钥匙跳过此步，继续后续操作；③.做好记录，将电脑钥匙寄回厂家维修。
3.3 锁具常见异常分析与处理
异常1：锁编号与电脑钥匙显示的编号一致，但开锁时显示：“锁码错误，请检查”，不能开锁；原因分析：锁编码错误。处理措施：重新制作锁编码。
异常2：机械编码锁开锁不灵活或该锁无法开锁；原因分析：①.锁内机构微锈；②.机械编码锁损坏。处理措施：①.给锁具活动部位上点润滑油；②.更换机械编码锁：取下该机械编码锁的设备标牌和锁的编码片，装到新锁上即可。
异常3：电编码锁接触不良或无法操作该电动设备。原因分析：①.电编码锁接线松动；②.电编码锁损坏。处理措施：①.将电编码锁的接线拧紧；②.更换电编码锁：取下该电编码锁的编码片，装到新锁上即可。更换后请注意重新接线。
4.防误系统使用管理问题分析与处理措施
变电站微机防误闭锁设备使用不当或管理不完善，不但影响倒闸操作效率及安全性，还易造成误操作事故。下面我们就目前使用中经常出现的几个主要问题进行探讨分析：
问题1：习惯性按传统操作顺序操作，断开开关后，立即断开操作电源或提前取下二次插头，使设备自身所带的防误联锁控制部分失去工作电源，导致地刀闭锁无法打开，不能执行地刀操作，强行使用万能钥匙，防误系统失去作用。例如：电容器地刀在执行操作时就存在这种情况。措施：填写操作票及操作时，最后断开操作电源；二次插头可以不取。
问题2：未经过严格杀毒的移动设备随意在主机上使用；防误主机中安装与工作无关的应用软件等。导致主机多次感染病毒，系统运行缓慢，不能及时响应倒闸操作需求。措施：严禁在五防主机上使用U盘或其它移动设备。
问题3：万能钥匙使用管理问题。当操作票在执行过程中不能按照操作票的正常顺序执行时，操作人员为了快速完成操作任务，使用万能钥匙强行解锁操作。使系统失去了“五防”作用，极易发生误操作，后果严重。措施：制定万能钥匙使用管理制度和规定，并严格落实。
5、结束语
微机防误闭锁装置主要用于在电网倒闸操作中起“五防”作用，可有效防止误操作事故的发生。但经多年应用发现，若使用不当、管理不善，仍然会引发误操作事故。需要我们在使用中不断积累经验，制定措施、完善管理、科学合理使用，才能真正发挥其应有效果和作用，杜绝误操作事故，提高电网安全可靠供电水平。
