摘要：消防系统集火灾报警、自动灭火等功能于一体，其安装质量直接影响消防系统功能的实现，影响消防系统的可靠稳定运行。本文以外高桥物流区5-3地块二期仓库消防系统工程施工为实例，对报警阀组安装、喷头布置、火灾探测器、火灾报警控制器的安装进行探讨，并阐述了分系统调试与消防系统联调的方法，可供类似工程施工参考。
关键词：消防系统；技术准备；安装工艺；分系统调试；系统联调
1引言
随着交通运输、经济增长与电子商务的快速发展，对物流园区的需求越来越大。为了满足日益增长的人流与物流需求，物流园区的规模也在不断扩大。物流园区一旦发生火灾事故，很可能造成严重人员伤亡。因此，物流园区的消防安全一直是城市综合消防的“重中之重”，也是城市消防的重点。广州市白云区八方物流园区2016年的火灾事故，突出暴露出该物流园区消防系统不能满足本工程消防安全要求。因此，有必要研究物流园区消防系统安装调试要点，提升消防施工质量，为园区提供消防安全保障。本文结合外高桥物流区5-3地块二期仓库消防系统工程安装和调试实例，希望能够让同行们在类似工程施工中少走弯路。
2施工前的技术准备
“工欲善其事，必先利其器”，做事如此，消防施工也如此。施工前必须做好充分的技术准备工作，让参与施工的技术人了解项目的设计意图和施工规范，了解和掌握在施工工程中应注意的事项，更好的开展施工工作。可从以下方面做好施工技术准备工作。施工前，项目经理、技术负责人、与专业建设施工人员首先必须做好设计图纸会审、技术交流的准备工作，熟悉，吃透施工图纸，明确工程项目各分部（专业）的设计图纸及安装技术要求与质量标准，在设计图纸会审中对施工图纸中有不了解或者另有建议与意见之处，及时与设计院等相关部门进行联系和商论，以减少施工中出现的问题以及矛盾。
项目经理与各专业技术工人员在正式开工时应在通过图纸会审的基础上，根据设计、施工组织设计与图纸和规范的要求，按照项的实际情况和要求，根据重点工程要求进行三极技术交底，即：总工程师-施工员，班组长-工人，重点明确项目的技术和质量要求，包括施工顺序和施工方法、进度与工作量、安全措施等。
3 消防系统各构件安装工艺
3.1 管道支架、吊架、防晃支架的安装
消防系统中所使用到的管道支架、吊架，应确保其材质、型式、焊接质量等达到设计的要求或国家规定标准；在管道支吊架安装过程中，应考虑管道支吊架的所在位置，不影响喷头的喷水效果，通常与喷头之间的间距应保持在300mm以上；此外管道支吊架与末端喷头的间距应在750mm以内；在消防喷头直管段安装中，相邻两个喷头之间使用支吊架的数量应不少于1个；如果消防管道的公称直径≥50mm，每段配水管道在安装时都应当配置至少1个防晃支架，当管道安装过程中需要转变方向时，也应当增加设置防晃支架；对于竖直安装的消防配水干管，在进行安装时也应当于始端和末端处设置防晃支架，防晃支架安装的位置通常应距离地面1.5-1.8m。
当消防管道需要穿越建筑物的变形缝时，应在穿越位置处设置柔性短管；当消防管道穿越建筑物的楼板或者墙体时，应为管道设置套管，其中穿墙的套管长度应与墙体的厚度保持一致。穿楼板的套管底面与楼板齐平，上端面高出楼面约50mm，此外管道焊缝不能处于套管之内，在完成管道安装之后应采用不燃材料对管道与套管之间的缝隙做填实处理；管道在进行横向安装时，应设置一定的坡度（0.002-0.005）；当某管道上连接的喷头数量≤5个时，可以在管道的低凹处添加堵头；当某管道上连接喷头数量＞5个时，应当于低点位置处安装排水阀门。在管道安装过程中，应做好管道的颜色标记，对于安装过程中出现中断的管道，应对之做密封处理。
3.2 报警阀组安装
报警阀组是实现消防系统自动化控制的重要装置。在安装前，必须对阀门严密性进行检查，采用管道试压方式进行严密性试验，试压压力为 2 倍工作压力，试压时间不少于5min，以不出现渗漏为合格判定标准。同时，根据阀组标识的水流方向确定阀组安装方向。安装报警阀组时，必须先安装消防水源总控制阀和报警阀，然后再安装报警阀辅助管道等组件。为便于操作，报警阀应安装在显著且易于操作位置，距地面约 1.2m，距墙面距离以 0.5m 为宜，凸出部位间距应不小于 0.5m。水源控制阀安装完成后，应对消防管道进行试压、冲洗后方可将消防总管与报警阀连接，避免因报警阀组装反而引起管道控制失效问题。
3.3水泵接合器安装
在对水泵接合器进行组装的过程中，应注意按照特定的顺序进行：主体、连接管、止回阀、安全阀、阀门和控制阀。其中止回阀在安装时应注意安装方向，确保消防水能够通过水泵接合器进入到消防管道系统之中。此外，水泵接合器主要应当安装在消防车便于接近的位置。
如果设置为地下式水泵接合器，应在其对应的铸铁井盖上设置专门的标志（消防水泵接合器），并且在靠近消防水泵接合器位置的附近墙面上应当设置明显的指示标志，便于在紧急情况下能够准确快速的找到水泵接合器；如果为地上式水泵接合器，则在标志上应当与消火栓存在差异；如果为墙壁式水泵接合器，在进行安装时应使之离地面保持1.1m的高度，同时安装位置距离门窗等孔洞的距离应在2m以上。
在安装地下式水泵接合器时，应注意控制水泵接合器顶部进水口到井盖底面的距离，最小距离不能小于井盖的半径，最大距离不能超过0.4m。当地下式水泵接合器安装位置处于无下水的地方时，可以应用Mu7.5级砖和M 5.0级的水泥砂浆砖进行砌筑施工，且应当采用混合防水剂的水泥砂浆对砌筑完成的砖面做抹面处理，抹面砂浆的厚度≥20mm。当管道穿越阀门井位置时，首先应当采用粘土对缝隙位置做填塞处理，然后应用M7.5级水泥砂浆填塞磨平，保证整体厚度≥50mm。
3.4水喷雾灭火系统喷头布置
水喷雾灭火系统安装的是水雾喷头，该喷头类型主要在水压作用下，通过离心力或撞击力让通过的水以细小水滴的形式喷射出来。在该类型灭火系统中喷头位置布设十分关键，直接影响到最终的灭火效果，只有在合适的位置进行布置，才能取得较好的灭火效果。同时，在喷头安装数量上，主要应当根据保护面积、单个喷雾强度等来进行确定，应保证喷头产生的喷雾能够有效覆盖所要保护的对象，如果不能够达到此要求，则应当适当增加喷头的数量。所谓保护面积指的是保护对象暴露在外面的表面积。其中平面直接指的是平面的面积，如果是立体类物体时，则应当计算其所有暴露在空气中的表面积。
水雾喷头与电气设备裸露部分之间应保持较高的安全距离，确保二者之间的距离符合规定标准；水雾喷头在安装的过程中，应注意其有效射程，喷头有效射程应超过喷头与被保护对象之间的距离。如果水雾喷头保护的对象为油浸式电力变压器，在进行布置的时候，应避免将其布设在变压器的顶部位置，应在其周围进行布置；如果水雾喷头保护的对象为电缆，则应确保喷头喷出的水雾能够包裹电缆；如果水雾喷头保护的对象为输送机皮带，则应保证喷头喷出的水雾覆盖机头、上下行皮带以及机尾。
3.5火灾探测器的安装
点型火灾探测器所安装的位置应满足以下的一些规定：（1） 探测器安装的位置与墙壁的水平距离应为≥0.5m；（2）在火灾探测器周围0.5m范围内，不得有障碍物；（3）火灾探测器距离空调风口处的水平距离应当保证≥1.5m，到多孔送风顶棚孔口位置处的水平距离应≥0.5m；（4）如果火灾探测器布置在宽度＜3m的走道内，应尽可能采用居中布置的方式。感温探测器在进行安装时，其间距应≤10m；感烟探测器在进行安装时，其间距应≤15m。（5）探测器在通常在情况下都是采用水平安装方式。在特殊情况下，探测器必须安装在倾斜方向，倾斜角度应为≤45°；（6）在安装线型火灾探测器时，应严格遵照国家标准进行安装，满足其特殊安装要求。
火灾探测器在安装时应注意其底座的牢固性，导线宜采用焊接或压接的方式，在应用焊接方式的时候，应注意所采用助焊剂，不能带有腐蚀性。一般情况下，探测器安装时红色线为“+”线，蓝色线为“-”线，其它连接线路根据实际用途再区分线路的颜色，但是应保证相同工程中，同种用途所用的导线颜色应保持一致。探测器在安装完成之后，应对底座的穿线孔做封堵处理，同时针对底座采取有效的保护策略。一般情况下，探测器应在系统即将进行系统调试时安装，探测器装置应在安装前妥善存放。
3.6 火灾报警控制器的安装
火灾报警控制器安装于墙上时，应控制其安装高度，通常距离地面的高度应≥1.5m；如果采用落地安装方式，其底座应当适当高出地坪，一般高出10-20cm，且保证安装牢靠，不能出现倾斜。在对火灾报警控制器进行线路连接时，应注意的满足以下几点要求：
（1）所连接的配线应当保持整齐排列，且对线路做固定处理，避免线路交叉散乱；（2）在所配置的导线端部，应当依照设计图纸标注编号，且应保证标注字迹不易褪色；（3）端子板上的每个接线端在连接线路时，线路连接数量不能超过2根；（4）导线和电缆芯在完成连接后都需要留有一定的余量（余量≥20cm）；（5）控制器线路在接地时，应保证连接牢固，同时做出明显的标志。
4 分系统调试与消防系统联调
4.1 管网试压与冲洗
在完成消防管网安装之后，首先应对管网做试压检验和系统冲洗。在进行试压时，所采用压力表量程应为试验压力值的1.5倍-2倍，同时压力表数量应在2个以上。如果在试压过程中发现泄漏情况，应立即查找管网存在的缺陷，在对其做出处理后再重新试压。

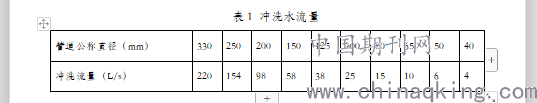

当试压合格之后，再分段进行管网冲洗。在进行冲洗时，通常按照先地下后地上、先干管后支管、先室外后室内的顺序进行。且注意将冲洗水流速度控制在3m/s以上，冲洗水流量如表1所示。如果在冲洗过程中现场水流流量无法满足冲洗要求，则应当应用水压气动冲洗法。
.png)
4.2 报警系统调试
火灾报警系统安装完毕后，对联动系统逐一进行调试，主要通电试验报警主机火灾报警自检、音复位、故障报警、自动电源转换、被动电源自动充电功能、自动报警和手动报警工作状态。在报警系统调试过程中，测试火灾报警系统的控制功能和联动功能分别由主电源与被动电源供电。若报警系统连续运行120h无误时，才可以填写系统调试报告。
4.3消防联动控制系统的调试
消防联动控制系统在进行调试时，首先应检查各类探测器所安装位置是否正确，是否符合安装要求和规范；再次是对烟感探测器进行吹烟试验，温感探测器进行加温试验，确定相应的报警系统是否正常报警，报警代码指示灯是否与该区域的位置对应；如果发现异常则对之做出调整；再次，测试手报按钮。按下手报按钮，观察报警器是否会进行报警，同时观察系统中显示的报警编码，观察报警位置的符合性。
排放喷淋管道末端的水，查看连接的水流压力开关、指示器是否会产生动静，是否会触发水力警铃，如果调试过程中发现水流指示器灵敏度较低，则应当对其做调整处理，确保其检测的灵敏性。对消防系统中的各类泵启停和显示状态进行检测，同时验证主泵与备泵能否正常切换。在现场进行火灾模拟，针对每个楼层都进行模拟，启动消火栓泵，对应楼层的喷头应当喷水，当水流指示器与压力开关连续工作时，集中报警联动设置在自动挡观察模拟着火层以及其上下层的消防系统设施是否依照设定进行动作，是否有信号反馈到显示设备上。
5结语
消防系统在安装的过程中要注意控制施工质量，结合消防系统安装的常见质量问题，加强消防系统设计安装的质量控制，通过消防验收和联动调试，及时发现消防系统存在的问题，确保消防系统的可靠性，预防和控制火灾风险，提高消防安全。
参考文献：
[1]《自动喷水灭火系统施工及验收规范》（GB50261-2005）[S]
[2]《火灾自动报警系统施工及验收规范》（GB50166-2007）[S]
[3]《自动喷水灭火系统设计规范》（GB50084-2001）（2005 年版）[S]
