摘要:玉树联网输电线路工程导线分裂数采用了LGJ-400/50两分裂、LGJ-240/30三分裂和LGJ-240/30四分裂三种排列方式项结合方式，其中LGJ-240/30三分裂排列方式在海拔4000-5000米之间具有导线场强Em/Eo小、电能损耗相对较低、无线电干扰相对较小等较为优良的电器特性，而且具有年运行费用相对较少的优点，因此在本工程大范围进行了采用。
关键词：三分裂；导线；架设；工艺
不管是在国家电网公司还是南方电网公司电网中输电线路导线分裂数多为偶数分裂，奇数分裂数虽有但比例较低。故而近年来多数工单位配备的张力架线工器具也多为偶数分裂导线的施工，随着社会经济的不断发展，随着电网骨架建设的不断完善，相信LGJ-240/30三分裂导线的使用将会越来越多。笔者作为玉树联网工程LGJ-240/30三分裂导线架设的参建人员之一，亲身经历了其全部过程，在此将工器具选型、导线展放、跳线制作等工序以及其间出现的问题以及解决办法进行了总结归纳，为本工程其他标段以及今后LGJ-240/30三分裂导线架设提供借鉴和参考。
1 工器具选型
1.1 放线滑车选型

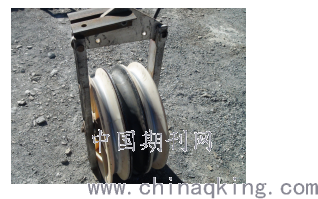

⑴放线滑车轮经、槽宽、轮槽半径等参数可根据《架空输电线路放线滑车》(DL\T371-2010)/中华人民共和国电力行业标准进行选择。轮槽数选择三轮(中间轮挂胶)，如右图所示照片:
.png)
⑵放线滑车承载力可根据放线滑车垂直荷载进行验算，并根据制造厂家的安全系数确定滑车的额定荷载和最大承载力荷载。

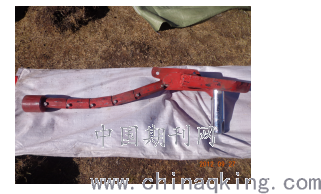

1.2 放线走板选择
⑴放线走板选择首先依据参考放线滑车挂具内径宽度，以确定走板外缘宽度，确保走板顺利通过滑车并不易造成导线跳槽。
.png)

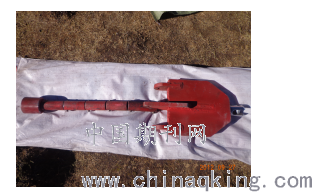

⑵走板与以往偶数分裂导线奇数滑槽配合不同的是所牵引的三根导线不在同一水平面上，而是中间滑槽中通过的导线在垂直方向略为高于边导线。
⑶中间导线不直接与走板连接眼孔相连接，而是通过1.8米长的一段防纽钢丝绳后再连接，以防止导线被走板平衡锤所挤伤。
.png)
⑷走板平衡锤直径不宜过大,否则在走板过转角塔滑车时容易造成导线跳槽，但平衡锤的惯性矩必须满足走板的平衡。
1.3 张力机选择
⑴张力机额定张力、张力轮槽直径等参数可根据常规偶数分裂导线展放时张力机选择的标准相同，可参考相关依据参数进行选择。
⑵张力机可选择四线张力机，其中一线张力轮可不用。
1.4 其他工具选择
⑴导引绳、牵引绳、牵引机等可依然根据常规工程张力放线工器具选择标准进行选取。
⑵抗弯连接器选择时，要注意其外缘直径，选择的原则是既能顺利通过滑车，最好留有一定间隙。
2 导地线展放
2.1 滑车悬挂
⑴垂直荷载在35kN及以下的直线塔悬挂一套滑车，滑车连接眼孔与线夹金具连扳最下端眼孔之间直接用8.8及M20的工具螺栓连接。
⑵垂直荷载在35kN及以上的直线塔悬挂2套滑车（悬挂在横担前后侧施工眼孔），
⑶转角塔放线荷载在35kN及以下的直线塔悬挂一套滑车（中间为钢轮），荷载在35kN及以上的直线塔悬挂2套滑车。
2.2 导线展放
导线展放时走板过滑车尤其是过转角塔滑车时走板是否顺畅通过滑车且不跳槽则是衡量张力架线效率高低的一项关键工作，但由于对1牵三张力放线的经验不足以及可能是走板本身存在的平衡缺陷，在导线展放过程中需要做好以下工作。
⑴在走板通过转角塔滑车时，需要高空作业人员提前拉起走板平衡锤，等通过滑车后放下重锤后再牵引。
⑵为了提高张力架线效率，走板通过700米及以上档距时，在放线档跨越物、危险点安全距离满足要求的条件下尽量降低放线张力，增加走板平衡锤平衡力度，否则容易造成走板翻转，导线绞扭。
⑶两边子导线张力差不得超过0.2kN（两边子线垂直高差不大于1.0m）。
.png)
2.3 平衡断线、紧线及弧垂观测
⑴LGJ-240/30导线自重比载小，风偏较大，线路所在地沿线大风天气较多，为了确保跳线在多种情况下电气距离的安全，边相导线耐张线夹引流板方向可向远离塔身侧偏离20度。中相导线采用T型线夹。
⑵三分裂导线在弧垂观测时下线在水平方向无参照物，观测时精确度要高，否则间隔帮安装后下线会出现波浪形曲线。
2.4 跳线制作
⑴三分裂导线在空间形成倒三角形排列，其中下线无水平方向参照物，为了提高跳线放样和制作的精准度和美观工艺，可将跳线一端压接并安装，另一端实地放样完成后及时压接并安装。
⑵为了提高跳线安装工艺，对于转角度数大于60度的转角塔制作跳线时，外角侧跳线的外线可适当高出内线一定高度，内角侧跳线靠近塔身的内线可高出外线一定高度，高出值可根据现场实际情况而定。
3 出现的问题及改进建议
3.1 出现的问题
三分裂导线展放的核心是走板与滑车的配合是否适当，这也是保证施工安全和质量的关键所在，更是张力架线工作效率的关键所在，可能是施工经验的不足或者是走板本身存在的不足，在张力架线过程中走板在通过转角塔滑车时容易造成导线跳槽，如果摘除走板平衡锤则跳槽不易出现，但在走板通过大于700米档距的放线档时，走板容易翻转，造成三根导线的互相绞扭，给施工带来很多问题和不便。
3.2 改进建议
进一步深入探讨走板结构，尤其是平衡锤结构，改善平衡水平，降低导线跳槽几率，提高走板的稳定性和平衡度。
参考文献
[1]架空送电线路施工手册，李庆林，北京，中国电力出版社，2002；
[2]高压架空输电线路施工计算原理，李博之，北京，中国电力出版社，2002.
