【摘要】
火力发电厂锅炉炉四角送粉管道作为锅炉煤粉进入炉膛内部燃烧的唯一燃料输送管道，运行期间一旦发生伸缩节卡涩，导致撕裂漏粉，轻则会直接影响机组运行负荷波动，严重情况下还会导致跳机停炉等安全隐患。本文主要介绍针对中煤新疆准东五彩湾北二电厂程4号机试运期间，原厂家三向位移伸缩节设计不合理，导致锅炉热态向下膨胀受阻，将粉管与燃烧器连接处法兰部分连接螺栓拉裂，发生漏粉及燃烧器喷口相对水平度扭转，燃烧器摆角无法归位。对其伸缩部位进行设计改进，有效降低运行期间卡涩现象，以满足锅炉实际膨胀需求。
【关键词】火力发电厂 三向位移伸缩筒 膨胀受阻卡涩 无法归位
1 前言
火力发电厂送粉管道伸缩节设计直接影响着炉四角送粉管道及其相连接的燃烧器喷口是否会因伸缩筒膨胀受阻发生粉管撕裂和喷口扭转。该课题的研究会使炉四角各部位伸缩筒膨胀位移更合理化，从而减少送粉系统发生事故的概率，保证炉四角伸缩节膨胀自由、无阻碍能够为机组安全、平稳运行奠定一定基础。
2 工程概况及总体思路
新疆准东五彩湾北二电厂2×660MW工程，为哈尔滨锅炉厂责任有限公司设计生产的超超临界π型锅炉，采用切圆燃烧器，四角布置，炉四角送粉立管处设计为三向位移补偿器，炉四角送粉管道与燃烧器各粉管喷口采用螺栓式法兰连接。
由于运行期间炉四角三向位移伸缩节发生大面积热态运行卡涩、冷态不复位导致燃烧器喷口发生受力扭转，喷口摆角无法归位等情况，所以采取对伸缩部位增加导向轮改进，以减少伸缩节卡涩概率，杜绝伸缩筒因卡涩故障引起一系列并发症的出现。
3 改进后技术方案与原方案对比
3.1 原设计

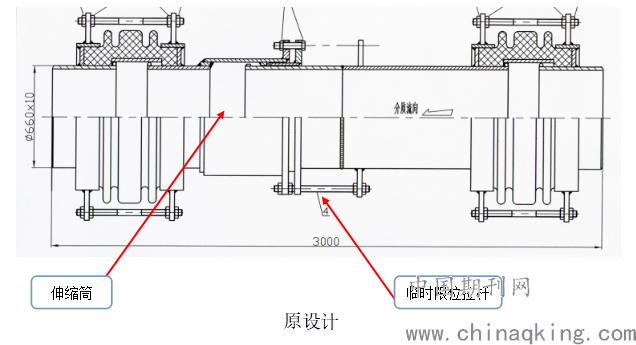

原设计的三向位移伸缩筒。
.png)

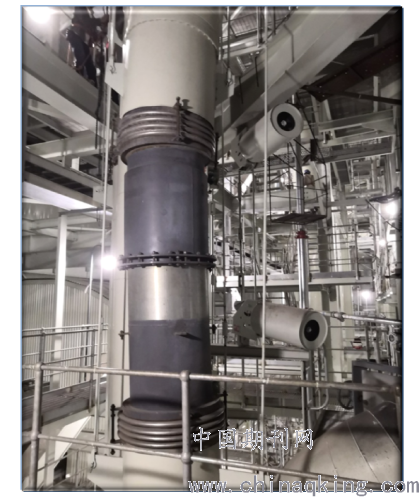

三向位移伸缩节实物图：
.png)
3.2 改进技术方案
.png)

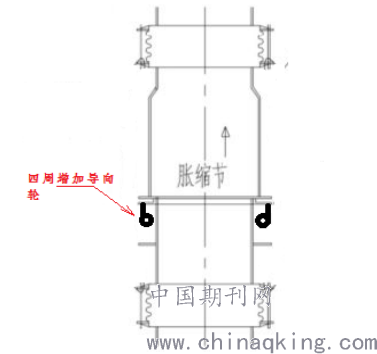

在伸缩筒四周增加高度为100mm的导向滑轮，并要求内伸缩筒间隙同心、均匀。

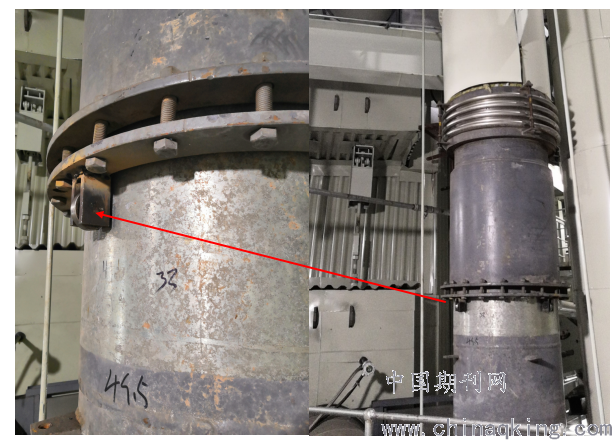

改进后的三向位移伸缩节实物图：
改进方案中将须调整伸缩节内外伸缩筒四周间隙均匀，并经验收后方可进行最终施焊。
.png)
4 实施后效果检查
中煤新疆准东五彩湾北二电厂2×660MW机组工程，4号机组于2019年08月21日圆满完成机组168小时满负荷运行。改进后的锅炉炉四角伸缩节在机组运行期间未发生明显膨胀受阻、伸缩筒卡涩变型、漏粉等情况，各燃烧器喷口摆角也均未发生因受到膨胀阻力产生的喷口扭转无法摆动等情况，为机组高标准完成168h试运提供了有力保证，获得了业主、监理、总包及厂家各方的好评。此方案也被业主采用至该项目3号机组进行改进实施。
5 结束语
在锅炉运行过程中，我们要敢于提出解决问题的思路，对于实践验证获得的宝贵经验值得我们学习和推广，虽然此次看似细微的设计改进，未能完全的达到我们理想期望效果，但我们针对性的解决了具体问题，极大程度的保证了业主方的经济效益。对工程节点的保证有着重要意义。
参考文献
1 哈尔滨锅炉厂提供的厂家说明书；
2 江苏普洛斯普机械有限公司提供圆形金属三维补偿器图、资料。
