梅雨天气和高温天气对板翅式换热器生产质量的影响

发表时间:2020/5/25   来源:《科学与技术》2020年第2期   作者:潘胜耀
[导读] 介绍分析了梅雨天气和高温天气对真空炉烘炉效果及周期的影响
        摘  要: 首先介绍分析了梅雨天气和高温天气对真空炉烘炉效果及周期的影响、对真空设备的影响,梅雨天气对零件质量、对各个阶段钎焊的影响,然后再根据实际情况分析了梅雨天气芯体钎焊表面质量的影响,梅雨高温天气对芯体补焊以及焊接质量的影响,最后总结提出了需要通过安装空调系统来解决这一问题。

        关键词:梅雨天气;高温天气;板翅式换热器;真空度

        截止到目前,自我厂搬迁至新厂区以来,大规模投产整整一年时间。新厂区投产以来,在诸多变化的生产要素中,梅雨天气及高温天气是其中主要的两个因素。在高峰时期,相对湿度甚至达到90%以上,车间最高温度在41℃以上。其不仅影响烘炉效果及周期,而且对板翅式换热器的外观质量、焊接质量、泄漏补焊及封堵效果等都造成直接的影响。
1 梅雨及高温天气对烘炉效果及周期的影响
1.1 梅雨天气及高温天气对洪炉效果及周期的影响

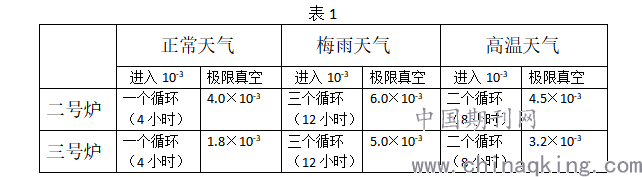

        梅雨天气及高温天气对烘炉效果的影响是显而易见的,以循环烘炉保证炉体在1250℉真空进入10-3级及极限真空为例,其变化详见表1。

        从上表可以看出,要达到相同的烘炉效果,比正常情况要延长1-2个循环,如果达到烘炉的技术要求需要5~6个烘炉循环,即烘炉6×4=24小时,甚至不能保证2天钎焊一炉产品,同时烘炉能耗增加100%~200%,不仅严重影响产品质量,而且大大增加单位能耗指标。
2 梅雨及高温天气对设备的影响
2.1  高温天气对设备的影响

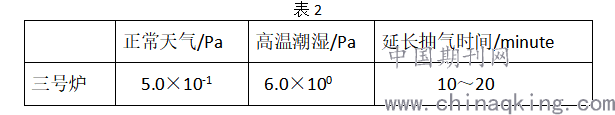

        高温梅雨天气对设备的影响是比较严重的,除了表现在烘炉效果比较差外,其对机械泵、罗茨泵、电器设备、空气开关、控制系统、密封系统也具有较大的影响。在杭州老厂区,因为真空车间装有空调系统,可以基本做到恒温恒湿,设备可以正常运转。而在新厂区投产的6月至8月的高温潮湿天气条件下,橡胶密封装置时常损坏,二号炉扩散泵气缸密封圈几乎达到每星期损坏一个,影响两天一炉的生产周期,如果损坏发生在钎焊阶段,后果是难以想象的。三号炉配备8台英国爱德华STOKES公司615MHR型罗茨泵,是具有较大的裕量的配置,但因为没有水冷系统,在运行状态下,相比老厂区壳体温度升高10℃左右,导致炉体在粗抽的状况下的极限真空从5.0×10-1 Pa降至6.0×100Pa左右,详见表2。而在高温天气下,空气开关因为温度升高电阻增大而突然跳掉的情况也时有发生,对生产稳定性造成较大的挑战。



2.2  梅雨天气对设备的影响

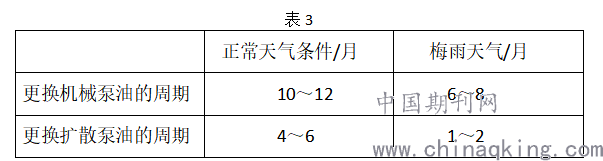

        在梅雨天气条件下,相对湿度在75%~92%,对真空系统的影响是影响设备运行的关键。而对真空系统的影响主要表现在对泵油的乳化上,具体见表3。因为泵油的乳化效应,导致真空较差,扩散泵因为压缩比较大,而大大增加返油的比率,从而直接影响产品质量。同时,因为天气潮湿,真空钎焊炉控制系统、焊机电路板短路而损坏的情况也时有发生,从而造成较大的损失。


3  梅雨天气对零件质量的影响
        在杭州老厂区,在部装、真空工序发生在相同湿度、温度下,同时老厂湿度相对较低,温度基本变化不大,零件可以存放3~4天,而不出现返潮现象。而在新厂区,零件存放半天就会存在明显液态水。曾尝试发现水后,进烘房重新烘干,但烘干后在部装车间放置4~5小时,就会再次重新凝结成水,重新烘干也不具有可行性。新厂区不仅湿度相对较高,且部装与真空车间之间具有10~15℃的温差,极易出现水的凝结,在真空车间放置半天的芯体,下部500mm左右的区域表面就会有明显积水。
4  梅雨天气对各个阶段钎焊的影响
        梅雨季节空气中的平均湿度均在75%以上,导致芯体在进炉之前,表面吸附了大量的潮气,甚至直接凝结成大量的液态水,而水汽的释放贯穿于钎焊的全过程,导致真空度较差。钎焊三阶段技术要求真空度不低于5.5×10-3Pa,梅雨天气是几乎很难达到这一技术要求指标。
        在6月17日至7月17日这一个月的梅雨季节期间,有半数以上的产品在钎焊第三阶段炉体真空度跌幅较大,超出了工艺要求范围,其中4炉产品在第三阶段初期真空度跌至-2次方。其中的七台产品在钎焊第三阶段的真空度跌幅较大,B1K219(2)、B1K216(1)都跌至10-2真空级。在补焊超标的6台产品中,有3台产品(B1K30B(2)、B1K30B(3)、B1K30B(7))在钎焊第三阶段初期的真空度跌至10-2真空级。
5 梅雨天气芯体钎焊表面质量的影响

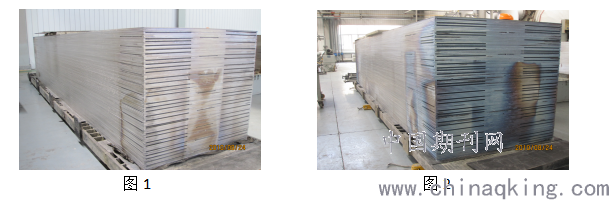

        在正常天气条件下,芯体颜色呈银白色,在湿度较大的情况下,芯体颜色呈深蓝色,见图1、图2。


        从上图1、图2可以明显看出,如果空气中湿度较大,对产品芯体外观质量的影响是很大的。
6 梅雨高温天气对芯体补焊的影响
        在梅雨高温天气条件下,空气湿度较大,不仅影响零件表面的清洁度,而且在真空钎焊的各个过程,真空条件都会大幅下降,从而严重影响钎焊质量。在今年的高温梅雨季节期间,补焊超标让步率从3%左右增加到10%左右,尤其B1K30B、B1K216、B103B这几个图号,补焊尤为严重。具体让步情况见表4。

7 梅雨高温天气对焊接质量的影响
        在相对湿度在75%~92%条件下进行施焊,焊缝出现气孔缺陷几率显著提高,返工次数明显增加。三次返修从每年3~5张增加到高温梅雨季节的每月1~2张。
8 总结
        总之,梅雨和高温天气对板翅式换热器的热加工工序而言,其影响是严重的。我厂先后试图通过工艺改进、现有设备除湿等措施进行弥补,效果均不能令人满意。2013年6月,梅雨季节到来,厂部根据前几年经验所得,为部装车间和真空车间增添了空调系统和恒温恒湿机组,在梅雨季节到来之际,降低车间温度与湿度。间接得提高了板式厂产品质量。

参考文献
1《高级真空钎焊工工艺学》/王金宏编著
2《PV/T-20真空钎焊炉操作规程及真空泵原理》/王兆新编著
