摘 要:本文就某现浇密肋楼盖结构工程实例,结合施工规范要求,并参考相关资料,简要阐述了现浇密肋楼盖在工程中的应用及施工过程质量控制应注意的要求,以充分发挥现浇密肋楼盖的各项技术优点,推广该新技术的应用。
关键词:密肋楼盖 监理控制要点 预防措施
前 言:现如今现浇砼密肋楼盖结构由于具有降低层高、简化模板、结构刚度大、空间大、在同样高度下能增加层数等诸多优点,应用越来越广泛。因此,如何控制好现浇砼密肋楼盖结构的施工质量,使其上述优点得到体现是我们应该主要关注的。
1 工程概况

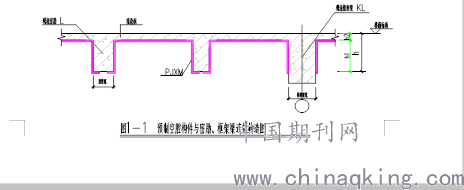

华中科技大学科技园现代服务业示范基地2~6#楼项目二标段含1个公共停车场,建筑面积5561.96m2,地下二层,设计为现浇钢筋混凝土密肋楼盖结构,如图1-1所示,负一层/顶板部位采用PJXM空腔楼盖,楼盖板厚度h= 350/420mm;空腔构件高h1= 270mm,上部现浇面层厚度h2=80/150mm,下部不现浇。。
2 现浇密肋楼盖施工工艺流程
模壳进场 → 脚手架支设及模板铺设 →?定位放线 → 框架梁钢筋绑扎 → 模壳安装 → 水、电管线铺设 → 肋梁及楼板钢筋绑扎→ 浇筑混凝土 → 混凝土养护 → 拆除模板及脚手架
3 施工准备阶段监理控制要点
(1)坚持方案先行。正式施工前,施工单位应编制、上报现浇密肋楼盖施工方案和质量、安全技术交底,经监理工程师审查通过后方可实施。同时,项目监理部应编制相应的监理实施细则。
(2)根据图纸设计、模壳施工设计交底要求和模壳实际尺寸,要求施工单位优化模壳安装分幅,并应征得设计单位同意,针对异型模壳提前联系生产厂家定做。
(3)模壳进场后,应检查模壳是否有破损、供应商提供的质量检测报告复印件、公司合法的营业执照、合格证等,实测模壳进场规格尺寸和平整度,验收合格后方可使用于工程施工。
4 施工过程阶段监理控制要点
4.1 脚手架支设与模板铺设、定位放线
(1)开始搭设前,应认真审核施工方上报的模板支撑体系施工方案,加强搭设过程中的检查,搭设完毕验收合格方可进入下道工序施工。

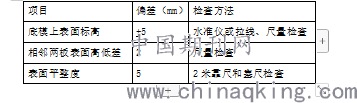

(2)水平模板一般采用木模板满铺支撑系统,其安装质量直接影响后期模壳拆除后混凝土的观感质量。模板安装允许偏差应符合下表要求:
(3)框架暗梁及空心板施工时应按设计要求起拱(一般为3/1000)。
(4)水平模板满铺验收合格后,会同施工单位复核各密肋梁边线及两密肋梁间边线距离,保证框架梁、后续肋梁钢筋绑扎和模壳安装的位置准确。
4.2 框架梁钢筋与模壳安装
(1)可按常规检查、验收钢筋安装质量。
(2)重点检查模壳截面尺寸,安装应顺直、牢固,按照弹线排放,严禁超出分隔线,以确保各密肋梁的断面尺寸。
(3)两模壳之间填充用挤塑板厚度须与模壳法兰边框高度一致。模壳边缘之间应结合紧密,或用塑料封口胶带封实,严禁出现漏浆现象。
(5)在确保模壳准确就位的前提下,紧贴模壳四周法兰边部在方木条面上钉钉子固定,以防止在混凝土浇筑和振捣过程中模壳移位。

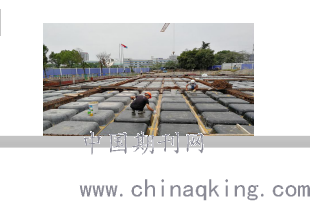

图1 公共停车场负一层顶板模壳安装,涂刷脱模剂
4.3 铺设预埋管线
(1)水电的线管、暗盒等都尽量安装在肋梁内,并与肋梁钢筋绑扎固定。也可安装在现浇层内。暗盒安装时可用切割机在模壳的顶面上开口,并及时将切割碎片清理干净,但严禁在顶面上直接打凿。
(2)消防管、雨水管等楼板套管及配电管井预埋在梁、柱边的楼板实心调整区内。
(3)在肋梁、板面钢筋安装后,应及时在肋梁内穿引水电线管与预埋好的暗盒连接,并用铁丝将线管固定在肋梁钢筋上。
4.4 肋梁、楼板钢筋安装
(1)检查肋梁钢筋的制作质量,箍筋截面应满足设计要求,以保证肋梁截面尺寸。
(2)绑扎完毕后,可按常规检查、验收钢筋安装质量。拉线检查肋梁的位置、是否顺直,保证区格板周边和柱周围楼板设计实心部分的尺寸,要注意肋梁钢筋和板面钢筋的同层同向,减少钢筋重叠以降低高度,保证板面钢筋的保护层厚度。
图2 监理人员检查验收密肋梁、板钢筋绑扎质量
4.5 搭设施工便道、架设混凝土输送管
(1)模壳本身有一定的强度,但频繁踩踏也容易造成损坏,施工中应用脚手板搭设架空施工便道,方便施工人员操作、通行,并保护模壳和楼板钢筋成品。
(2)混凝土输送泵管不应直接架在楼板钢筋上,可搭设短管架子或垫木方等将泵管架高,布料杆等安放位置应提前安排好,布料杆应用脚手板和架子架高,不得直接压在模壳上。施工机具等不得放置在模壳上,施工人员不得踩踏模壳。
4.6 混凝土浇捣
(1)正式开始浇筑前,检查开盘鉴定,按规范频率抽查砼坍落度是否合格。要求施工单位按照设计要求选用泵送浇筑,混凝土中石子最大粒径<20mm,混凝土拌合物的坍落度不宜小于160mm,浇筑时宜采用小型插入振动器(直径3.5cm)振捣,不得将振捣器直接触压模壳表面进行振捣。若配合采用平板振动器振捣,应采用小功率振动器。
(2)浇筑混凝土时,监理人员应全程旁站,如实填写旁站记录。督促按照方案确定的浇筑顺序施工:先浇筑柱头与框架梁,再浇筑肋梁和楼板混凝土,肋梁和楼板的混凝土浇筑同时一个方向进行。
(3)输送混凝土的泵管应尽可能从框架梁上架设,如确需从模壳顶面架设泵管,应在纵横向肋梁相交处的混凝土泵管下垫放弹性缓冲垫(如废旧小汽车外胎)缓减泵管对模壳的冲击力。
(4)混凝土浇筑过程中禁止将施工机具直接压放在模壳上。若采用塔吊运送混凝土,吊斗出料口处应铺设模板缓减混凝土冲击力,混凝土不能直接冲击模壳。采用泵送混凝土时,应尽量降低泵管出料口的下落高差,下落点也应铺设模板缓减冲力。
(5)混凝土浇注完毕,在初凝后应安排工人将面层压实一遍,终凝后及时浇水养护。
4.7 养护
监理人员需加强巡视,监督施工单位确保养护质量。混凝土的养护和拆模与实心楼盖相同,夏季采用浇水养护,冬季可用塑料布和草帘(厚度由热工计算确定)进行覆盖保温养护。
4.8 拆除模板及脚手架
模板支撑架开始拆除前,项目监理机构应检查砼拆模强度报告,密肋楼盖结构砼强度达到设计要求后,方可进行支模架拆除。
4.9 后浇带与细部处理

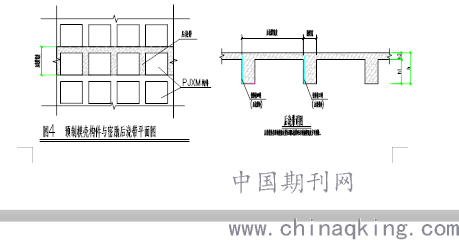

监理人员应重点检查后浇带留置宽度,加强筋设置是否与设计一致,封堵措施是否合格。后浇带位置应严格按照施工图定位留置,板面钢筋、肋梁钢筋可在后浇带处通过,后浇带处模壳和其他位置模壳同时安放。在后浇带浇筑前应注意对此位置模壳的保护以免损坏。

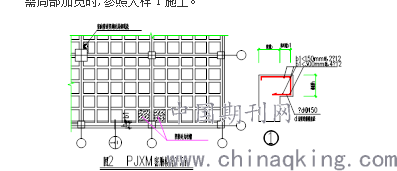

如有竖向管道穿越处的局部现浇按图2施工, 空心楼盖框架梁需局部加宽时,参照大样1施工。

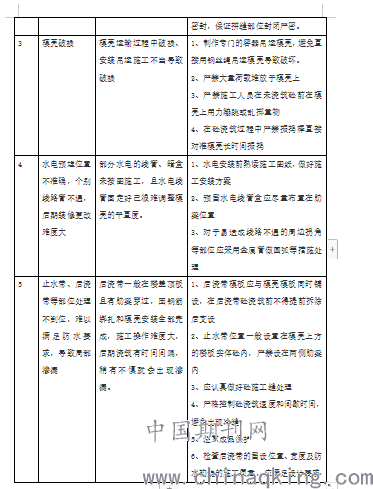

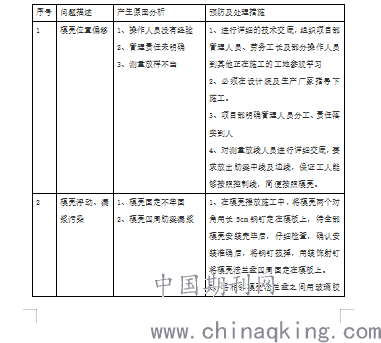

5 现浇密肋楼盖结构施工常见问题及处理、预防措施
结 语:
现浇密肋楼盖结构因体系新颖,能节约资源,具有强度高、自重轻、双向受力传力相同、抗剪抗扭抗裂抗震性能好等技术优点。但是实际施工中常有由于以上原因造成拆模后砼观感质量不良、板面产生裂缝、结构渗漏等问题,监理人员需按照设计图纸、规范标准、监理实施细则等认真履职,减少、避免质量问题的发生,保证项目顺利投入使用。
参考文献:
[1]华中科技大学科技园现代服务业示范基地2~6#楼项目公共停车场施工图纸
[2]《现浇混凝土空心楼盖结构技术规程 》CECS 175:2004
[3]《密肋复合板结构技术规程》 JGJ/T 275-2013
[4]《现浇混凝土空心结构成孔芯模》 JG/T 352-2012
