汕头市建筑工程总公司 广东汕头 515041
摘要：随着建筑业的迅速发展，超高层建筑越来越多地占据着城市的主流空间，一幢幢超高层商务办公楼如雨后春笋一样拔地而起。商务办公楼的外墙维护结构大都采用玻璃幕墙形式，在南方地区为了满足建筑节能、装饰等方面的要求，在幕墙外侧增加了遮阳系统，本文介绍了一种幕墙单元板块和遮阳系统工厂化生产一体化安装技术，提高了工程质量，在加快施工进度、绿色、环保等方面效果明显、技术先进。
关键词：单元式幕墙、遮阳系统、工厂化生产、一体化安装
1.前言
随着现如今超高层建筑的不断增多，幕墙的使用越来越普遍，在南方地区幕墙外侧大多设计有遮阳系统，在采用单元式幕墙与遮阳系统一体化安装施工技术后，分体运输，减少了工序交叉作业，工期有所提前，降低了运输成本和人工成本。本技术适用于民用建筑幕墙工程的施工，尤其适用于超高层写字楼、酒店外墙单元式幕墙的施工。
2.特点
2.1幕墙两侧铝合金竖龙骨上预先开槽、钻孔，开槽的角度与遮阳不锈钢支架一致，深度6mm，钻孔大小与不锈钢支架上的4个孔要匹配，孔定位需要按照单元板块上总体尺寸间距要求进行。
2.2遮阳叶片挑出外侧玻璃面555mm，叶片与玻璃立面成64°的角度，分段组合，每层间设四道。
2.3遮阳系统与单元板块在工厂内分别加工、分车运输，到现场后分别存放，拼装时直接用螺栓连接，固定在幕墙单元板块上。
2.4圆弧曲面的遮阳叶片遮光效果好，可有效抑制光污染，显著减小了外界光照对室内办公环境的影响。
3.工艺原理
3.1遮阳系统的设计构造
遮阳系统由悬挑固定装置和叶片装置两大部分组成。悬挑固定装置由带圆弧面的6mm厚不锈钢制作而成，叶片装置由铝型材和3mm厚铝合金穿孔铝板组合制作而成。不锈钢固定在单元幕墙的竖框上，穿孔铝板边沿固定在铝合金型材上，在型材端部有镜面不锈钢圆棒与不锈钢片连接紧固，与幕墙单元一同形成一个遮阳单元，实现一体化安装。
为了简便运输，遮阳叶片在工厂与连接板先组装好，到现场后再与幕墙单元板块拼接固定，一同吊装。具体构造如图3.1-1所示。
.png)
.png)
图3.1-1 遮阳叶片剖面构造
3.2工艺原理

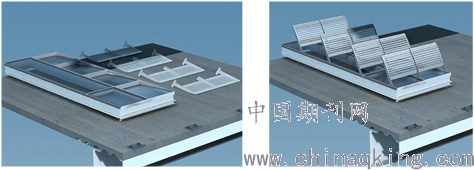

遮阳系统与单元板块如果在工厂全部组装完成，将在运输过程中产生很大的资源浪费，占据的空间大，运输量将会增加数倍。为保证遮阳系统运输及安装合理有序，采用了分体运输、现场组装的方法，即遮阳系统与单元板块在工厂内分别加工、分车运输，到现场后分别存放，拼装时直接用螺栓连接，固定在幕墙单元板块上。遮阳系统与幕墙板块固定如图3.2-1所示。
.png)
图3.2-1 遮阳系统与幕墙板块工厂加工现场组装
4.技术流程及操作要点
4.1技术流程
工厂加工单元板块及遮阳叶片→分体运输→现场分类堆放→现场遮阳叶片安装→检查验收→成品保护→单元板块整体吊装。
4.2操作要点
4.2.1工厂加工
在单元幕墙两侧铝合金竖龙骨上开槽、钻孔做好预留，开槽的角度与遮阳不锈钢支架一致，深度6mm，钻孔大小与不锈钢支架上的4个孔要匹配，孔定位需要按照单元板块上总体尺寸间距要求定位。
4.2.2分体运输
根据幕墙的结构特点，材料运输的主要难点是单元板块的运输，因为单元板块在工厂内整体组装完成。每个板块的面积大、深度大、重量大，对于如何有效的装架、如何有效保护玻璃板块在运输过程中不受到损坏，必须谨慎处理。幕墙单元板块标准尺寸为1500×4350/4500mm，单元板块高度400mm，横向遮阳叶片挑出玻璃面555mm，单元板块运输时遮阳叶片与单元板块分体运输独立运输。货运汽车一般宽度为2.5m，为保证运输效率，公路运输器具将选用9m长货运平板汽车箱装进行运输，每车可装单元架2架，每个堆放架堆放4个单元板块，每车共计运输单元板块8个。
4.2.3现场分类堆放
根据工程现场堆放条件，合理安排堆放位置，由于单元板块主要有两种板块，一种为无开启扇标准板块，一种为带开启扇的单元板块，根据出厂时做好的板块编号和安装顺序，将板块分区、有序存放。板块存放区有专门的运输通道，板块存放处四周设有栅栏围住并做明显标识，避免其他单元施工或材料搬运过程中将板块损坏。
4.2.4现场遮阳叶片安装
首先将单元板块平放在平台车上，根据幕墙单元板块有无开启扇选择相对应的遮阳叶片拼装方法，遮阳叶片与幕墙板块现场预先搁置堆放在一起。
（1）拼装1：
在无开启扇的单元板块上进行的遮阳叶片安装，将不锈钢支架采用不锈钢螺丝固定在幕墙单元板块的边框上，螺丝需粘上玻璃胶，防止漏水。
（2）拼装2：
1）在有开启扇的单元板块上进行的遮阳叶片安装，因开启扇边框将遮阳叶片分成了两段，设有三根6mm厚的不锈钢支架需安装固定，先安装中间的不锈钢支架。
2）然后安装两侧的带3mm厚穿孔铝板的支架，再将靠近中间支架与两侧遮阳叶片用螺栓连接，中间支架定位需根据两侧的遮阳叶片支架位置拉通线，必须保证在一条直线上。在幕墙玻璃一侧位置揭开铝合金盖板，用不锈钢穿心螺栓将两侧铝合金型材固定在不锈钢支架上。
3）在遮阳叶片边缘位置，将背面位置铝合金盖板揭开安装另一固定点，同样采用不锈钢穿心螺栓将遮阳叶片固定在不锈钢支架上，最后将铝合金盖板盖上。
4.2.5检查验收
首先检查遮阳叶片的外观是否平行，同一单元板块上四道遮阳叶片间距、角度是否满足设计要求，对于有开启扇的遮阳叶片需检查每段是否在同一直线上，检查不锈钢支架安装的螺栓是否紧固到位，每个螺栓上是否均粘了玻璃胶，保证支架间连接位置不渗漏。检查铝合金叶片与不锈钢支架间连接是否紧固，铝合金盖板是否卡紧。并经甲方、监理验收合格后方可进行下道工序。
4.2.6成品保护
（1）遮阳叶片及各种附件，进场后分规格、分类码放在防雨的专用库房内，不得再压放重物。安装过程中，应特别注意轻拿轻放，不能碰伤、划伤，设专人看管和运输，防止碰坏和划伤表面涂层。
（2）加强半成品、成品的保护工作，吊装时注意对遮阳叶片的保护，防止已安装好的遮阳叶片变形。
（3）质检员与安全员紧密配合，采取措施做好半成品、成品的保护工作。
4.2.7单元板块整体吊装
利用平板小车将组装好遮阳叶片的单元板块运输至吊装点，将吊索挂钩连接在单元板块挂件上，板块起吊竖直后，将板块翻转，使遮阳叶片的面朝向室外，沿导轨运至规定位置将单元板块落下，与楼板上的转接件挂接。
5.质量控制
5.1工程质量标准
本施工技术须执行《建筑工程施工质量验收统一标准》（GB50300-2013）、《建筑装饰装修工程施工质量验收规范》（GB50210-2001）、《玻璃幕墙工程质量检验标准》（JGJ/T139-2001）。
5.2加强现场定位测量，保证不锈钢支架安装的位置准确，间距正确。严格检查支架固定点的间距，保证支架安全牢固。
5.3对于遮阳叶片安装方法及质量要求，在每一工序施工前均由技术人员进行详细交底及现场指导。对于复杂节点的处理先做样板组织现场操作人员现场学习，同时加强检查力度。将质量检查工作贯穿于施工全过程，并严格执行质量奖罚制度，使施工工序质量达到内控要求。
6.安全措施
6.1 施工中应严格按《建筑施工高空作业安全技术规范》等国家、地方相关的安全操作规定进行操作。贯彻执行“安全第一、预防为主”的方针。
6.2 必须按国家规定的法规条例，对各类操作人员进行安全学习和安全教育，特殊工种必须持证上岗。进入施工现场的所有人员，均应穿戴好劳动防护用品，并应注意观察和检查周围的环境。
6.3 操作者必须严格遵守各岗位的操作规程，以免损及自身和伤害他人，对危险源应做出相应的标志、信号、警戒等，以免现场人员遭受损害。
6.4 加强机械设备安全管理，防止机械带病运转。各种电动工具要定期检查、维修，防止漏电事故。施工现场的施工用电，应按施工用电方案进行统一布置，消除乱拖乱拉现象。现场供电采用“三相五线制”，并装好触电保安器，用电设备应按有关规定实行一机一闸一漏电保护，并有安全可靠的接地。
7.应用效果
经实践证明，工程在采用单元式幕墙与遮阳系统一体化安装施工技术后，分体运输，装卸方便，施工现场拼装，减少了工序交叉作业，工期有所提前，降低了运输成本和人工成本，工程成本节约了20%左右，经济效益可观。采用本施工技术，单元式幕墙与遮阳系统在地面拼装完成后，进行整体吊装，避免了传统施工方法的高空拼装作业，吊装过程安全可控，吊装完成后单元式幕墙板块在楼层内固定，操作方便，与传统施工方法相比，减少了安全隐患。本技术先进，课题新颖，造型美观，节能环保，通过该技术的施工，使公司现场管理、技术人员得到很好的锻炼，提高了管理、技术人员解决问题的能力。这也为今后类似工程的施工积累了丰富的经验。采用本技术后，幕墙整体效果美观，遮阳效果上佳，工程质量精美上乘，施工工期有所缩短，满足了业主的要求，展示了企业的良好形象。
参考文献：
[1]高树鹏.《带外遮阳单元式玻璃幕墙的应用技术》.福建建筑，2017（8）
[2]《建筑工程施工质量验收统一标准》（GB50300-2013）
[3]《玻璃幕墙工程质量检验标准》（JGJ/T139-2001）
