河南中烟工业有限责任公司许昌卷烟厂卷包部 河南许昌 461000
摘要： 本文通过分析和观察YB55盒外透明纸包装机纸卷安放装置芯轴在生产过程中的实际使用情况，发现纸 卷架芯轴因缺少必要的定位制动装置，会随透明纸纸卷架转动而被带动，使纸 卷架在旋转的过程中发生前后偏移，进而造成透明纸前后偏移，从而产生顶底开口的缺陷烟包。针对此问题，在在原有的挡 卷的基础上，对挡圈稍加改进，对纸卷架芯轴产生制动力矩，使芯轴不会产生前后移动，进而保障透明纸展开输送始终居中，使小透烟包顶底搭扣长短一致，包装完美，不仅提高了设备生产效率，还消除了质量隐患。
关键词：安放装置芯轴 改进 制动装置
1 纸卷安放装置芯轴
1.1 纸卷安放装置芯轴结构
YB55盒外透明纸包装机透明纸供给部分主要由纸卷安放装置和透明纸输送裁切装置两部分。其中透明纸纸卷安放装置的主要作用是用于安装固定透明纸纸卷，为烟包包装提供透明纸，包括上下两个相同的纸卷架，其上装有两个相同结构的纸卷安放装置，且带有透明纸消耗控制装置，透明纸卷安放装置见图1.
.png)

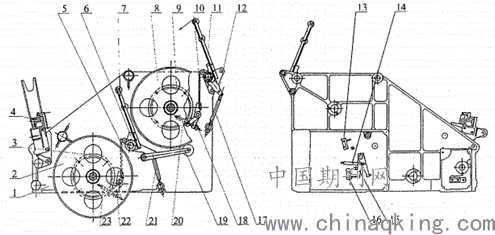

1.墙板 2、8.纸卷架 3、9.制动鼓 4.拼接装置 5、10.弹簧板 6、12、15.摆杆
7、11.滚轮架 13、16.微动开关 14、17、20、21、23.弹簧 18、22.制动摆杆 19.压纸摆杆
图1 纸卷安放装置示意图
其主要由墙板、纸卷架、制动鼓、拼接装置、弹簧板、微动开关、制动摆杆、压纸摆杆等组成；两个纸 卷架安装固定于墙板上安装的芯轴上，用于安放透明纸卷盘，当透明纸在一对送纸辊的牵引下，纸 卷架带动安装于芯轴上的透明纸一起转动，从而实现透明纸的供送；芯轴的主要作用安放透明纸纸卷，并且能通过芯轴端部的手柄的转动调节透明纸纸 卷架的前后位置，进而达到调节烟包透明纸包装位置的目的。
1.2 纸卷安放装置工作原理
见图1.墙板1装在机身上面，在墙板上装有两个纸卷架2、8。当透明纸在一对送纸辊的牵引下，使滚轮架7、11上端的滚轮受到向左下方的拉力，由于滚轮架固定在摆杆6、12上，使滚轮架克服摆杆下端的弹簧17、21拉力和弹簧20、23通过制动摆杆18、22弹簧板5、10作用于摆杆上端的力，使制动摆杆绕着轴作逆时针转动，这时，制动摆杆下端刹车闸与纸 卷架上的制动鼓3、9放松，对制动鼓3、9摩擦力减少，纸卷架作顺时针转动，透明纸从纸卷架上自动释放下来，如果透明纸从纸卷架释放过快，呈松弛状态，其对滚轮架上端的拉力减小，在摆杆下端弹簧和制动摆杆下端弹簧拉力的作用下，使滚轮架绕轴作顺时针转动，同时，制动摆杆在弹簧力的作用下也作顺时针方向摆动，制动摆杆下端刹车闸与制动鼓压紧，摩擦力增加，从而防止了纸卷架在运动中使透明纸释放过快的惯性。因此，透明纸牵引力与制动装置对纸卷架的制动摩擦力在工作过程中总处于动态平衡状态。
2 纸卷安放装置芯轴存在问题
目前YB55盒外透明纸包装机在运行中经常会出现透明纸偏移现象，产生透明纸烟包顶部开口包不住或者透明纸烂包等缺陷烟包，该缺陷易造成设备挤烟停机，影响设备运行效率，且部分缺陷烟包无法被现有检测装置检出，易流入下道工序，甚至流向市场，严重影响产品质量。
2．1 纸卷安放装置芯轴故障原因
YB55盒外透明纸包装机在透明纸包装工序由透明纸输送装置，透明纸拼接装置，透明纸切割装置组成。经过观察分析，在正常情况下，YB55盒外透明纸包装机运行过程中，透明纸在输送装置处就发生偏移，因此后续主要从透明纸输送装置处寻找原因。
YB55盒外透明纸包装机输送装置处，透明纸在牵引辊带动纸卷架顺时针转动展开透明纸的同时，纸卷架芯轴是不随纸卷架一起转动的，是静止不动的，这种设计保证了透明纸展开输送始终居中，使小透烟包顶底搭扣长短一致，包装完美。但设备长时间运行后，纸卷架芯轴因缺少必要的定位制动装置会出现轻微的变形，在缺少必要润滑或者润滑不到位，发生锈蚀，集聚灰尘等情况下，纸卷架芯轴在摩擦力的作用下会随透明纸纸卷架转动而被带动。随着纸卷架芯轴被带动，纸卷架在旋转的过程中发生前后偏移，这就造成跟随纸卷架转动的透明纸发生前后偏移。发生偏移后的透明纸进入后续工序中，在透明纸包装部位会产生顶底开口的缺陷烟包。因设备运行速度较高，达到400包/分钟，且后续工序无法将残次品剔除，纸卷架一旦发生偏移，就会产生大量的不合格烟包进入下道包装工序，造成浪费，甚至流入市场，严重影响产品口碑。为避免该现象，操作工使用橡皮筋对其进行简易固定。而绳绑锁捆的方法不符合设备管理规定，是不可取的。
3 改进方案
3.1改进方案拟定
YB55盒外透明纸包装机配件价格昂贵，若对其现有结构进行改造，花费较大。改进需考虑到纸卷安放装置芯轴工作的稳定性和可靠性，在现有许可条件下简单有效地改进；改进便于加工和安装，不做大的拆卸和调整，保证原有的结构和安装精度，不改变原来的操作方式和工作状态，在保持原有结构的前提下配置零部件，同时需考虑到改进的零件和组件结构紧凑合理，便于维修和操作。
改进前的透明纸纸卷架芯轴通过其上设有的螺纹，带有螺纹的挡圈，挡圈端面设有三个轴向通孔，用三颗M6的螺钉与设备连接固定。为了解决上述设备运行过程中，纸卷架会发生前后偏移的问题，采取在原有的挡圈的基础上，对挡圈稍加改进，对纸卷架芯轴产生制动力矩，使芯轴不会产生前后移动。这样既不会对设备进行大幅改动，也不会耽误后续包装工序的运行。现拟在挡圈外圆周面开一径向槽、正面加工出一个M5的螺纹孔，利用紧固螺钉让挡圈上的M33的内螺纹发生变形，从而使挡与纸卷架形成一个整体，这样在生产过程中纸卷架由于紧固螺钉的固定作用从而不会发生前后偏移，达到抱紧纸卷架芯轴的目的，进而达到减少透明纸前后偏移现象发生的效果。
4 应用及效果
通过对纸卷架芯轴挡圈的改进，起到抱紧纸卷架芯轴的目的，起到制动的作用，从而避免透明纸偏移产生缺陷烟包。在改进后的纸卷架芯轴挡圈安装试用三个月后，纸卷架前后移动的现象得到有效抑制，透明纸偏移现象大大减少，起到了良好的效果。
5结束语
通过对透明纸纸卷架芯轴挡圈进行改进后，基本上杜绝了因安放透明纸的纸 卷架发生前后偏移；使透明纸相对于烟包的包装位置发生偏移，进而产生缺陷烟包的问题得到了很好的解决，保证了产品质量，提高了设备效率，减少了无为劳动。
参考文献：
[1]ZB25型包装机组/《ZB25型包装机组》编写组编.北京：中国科学技术出版社，2001.12全国烟草行业统编教材
[2]ZB25型软盒包装机组机械图册.上海烟草机械有限责任公司
