上海城建市政工程（集团）有限公司 上海 200065
摘要：作为城市发展中的重要组成部分，综合管廊的建设获得全国各地的青睐，越来越受到各地政府的重视。防水作为综合管廊工程的重要一环，至关重要，本文以实际工程为例，主要从管廊防水材料的选择、主体防水以及特殊部位防水等几个方面对防水施工要点进行探讨，论述如何更好地提高综合管廊防水施工质量。
关键词：综合管廊 防水材料 防水施工
1引言
随着城市的快速发展，综合管廊的应用极大地改善了以往电力、电信、燃气、供热、给排水等工程管道敷设杂乱、迁改混乱的景象。将这些工程管线集中于一体置于地下综合管廊之中，激活地下空间，实施统一规划、统一设计、统一建设和管理，优化了城市空间，给人民生活带来了极大的便利。
综合管廊作为地下工程，地下环境复杂，管廊内管线敷设众多，防渗防漏自然是工程施工中的重中之重。本文以荆州市城北快速路（引江济汉渠～上海大道）项目中的综合管廊工程为例，探讨地下综合管廊防水施工的技术要点。
2工程概况

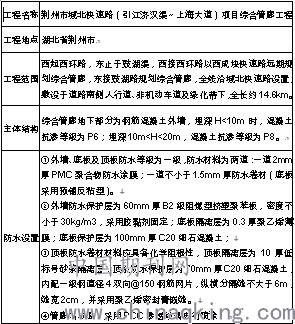

荆州市城北快速路（引江济汉渠～上海大道）项目综合管廊工程防水设计详见下表：
.png)
3综合管廊渗漏的原因
3.1 防水材料选用不当
在材料选用过程中，存在盲目性、逐利性，在进行不同防水材料组合使用时，未充分考虑其科学性、合理性[1]。在材料的采购过程中，未对材料的采购环节及其性能严格把控，对材料的生产许可证、质量证明文件以及产品合格证未认真核查，采购到伪劣产品，导致达不到设计指标要求。
3.2 结构主体防水施工不佳
在管廊主体施工中，由于施工人员的专业水平不足，经验不够，未按规范和方案进行施工，如管廊主体混凝土浇筑时，未及时振捣密实，养护不到位导致后期混凝土产生裂缝。管廊外防水施工中，未严格按照方案中施工工序施工，在施工条件不具备的情况下，未等到上一道工序完成就进行下一道工序的施工，从而导致每道工序的衔接不畅，防水卷材粘结不牢，防水施工质量不过关，为后期的管廊的渗漏留下极大的隐患。
3.3 特殊部位防水施工不到位
城市地下综合管廊是建于地下容纳各种管线的构筑物，内部管线种类多，设有各种复杂节点。施工缝、变形缝等细部节点是渗漏设防的重点部位，由于这些节点构造复杂、处理繁琐，施工质量难以保证和控制。这些特殊部位任何一个细节没有处理到位，极易导致此处的渗漏，比如胶圈未能密实、橡胶止水带未封闭成环等。
4管廊防水施工技术
4.1 防水材料的选择
管廊防水做的好不好，很重要的一个影响因素是防水材料的选择，其选择应综合考虑项目所处地点的水文条件、气候条件以及周边环境等因素，进行科学合理的选择。好的防水材料自身性能好、耐久性强，能有效的防止地下水渗透进入管廊内，从而对管廊内各种管道、管线产生影响，进而影响管廊的使用年限。本项目的主要防水材料为：
（1）PCC水泥基渗透结晶。PCC水泥基渗透结晶型防水材料是一种刚性防水材料，与水作用后，材料中含有的化学物质在水载体的作用下向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，堵塞毛细孔，从而使混凝土变得致密防水。
（2）PMC聚合物水泥防水灰浆。PMC聚合物水泥防水涂料是以水性聚合物分散体和水泥为主的双组份防水涂料，两组分在现场搅拌成均匀、细腻浆料，涂刷或喷涂于基体表面，固化后可形成柔韧、高强的防水涂膜，从而起到防水的作用。

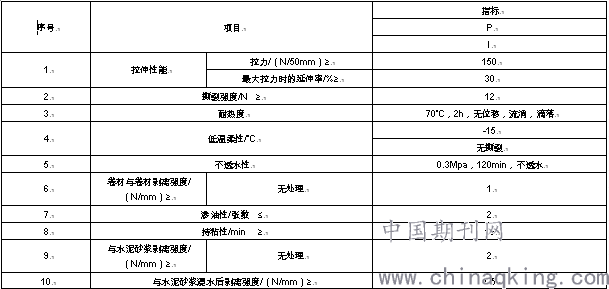

（3）TPO防水卷材。TPO防水卷材即热塑性烯烃类防水卷材，是以采用先进的聚合技术将乙丙橡胶与聚丙烯结合在一起的热塑性聚烯烃（TPO）合成树脂为基料，加入抗氧剂、防老剂、软化剂制成的新型防水卷材，可以用聚酯纤维网格布做内部增强材料制成增强型防水卷材[2]。TPO防水卷材与传统的塑料不同，在常温显示出橡胶高弹性，在常温下又能像塑料一样成型，同时具有良好的加工性能、力学性能和高强的焊接性能。该防水卷材还具有抗老化、拉伸强度高，伸长率大、施工方便、无污染等特点。其物理力学性能相见下表：
.png)
4.2 主体防水施工技术
4.2.1 施工流程
基层清理→涂抹2mm厚PMC聚合物水泥防水砂浆→铺贴1.5mm厚TPO防水卷材→防水保护层施工→内表面PCC渗透结晶喷涂
.png)

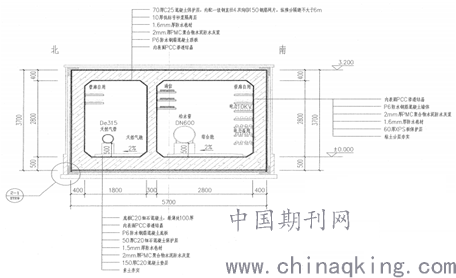

图1：管廊主体防水构造
4.2.2 施工要点
（1）基层清理：基层表面应平整，基层表面的气孔、凹凸不平、蜂窝、缝隙、起砂等，应修补处理。防水层施工前，将基层表面清扫干净，必要时可用湿布进行擦拭，这样有利于涂料均匀覆盖，并提高涂料与基面的粘结力。
（2）PMC聚合物水泥防水砂浆施工：涂刷时要均匀，不得有局部沉积，并要多次涂刷使涂料与基层之间不留气泡。在第一道涂层干燥后，进行第二道涂层的施工，涂刷的方向与第一道相互垂直，干燥后再涂刷下一道涂层，直到达到设计要求的厚度。
（3）铺设TPO防水卷材：管廊底板采用预铺反粘工艺进行施工，在基层上弹出卷材铺贴控制线，将卷材对准控制线沿管廊纵向空铺于基层上，铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。铺设防水卷材时，相邻卷材错缝铺设，相邻卷材之间为搭接连接，相邻两幅卷材的有效搭接宽度不小于80mm，要求上幅压下幅进行搭接，搭接缝范围内隔离膜必须撕掉，搭接边应紧密贴合平整，不得出现翘边、露胶、虚接等现象。管廊侧墙及顶板防水施工类似于底板，铺设卷材时应边铺设边撕除隔离膜，随即用压辊或刮板从卷材中部向两侧滚压或赶压排气，使粘贴牢固。防水卷材铺设完毕后对其表面进行全面检查，发现破损部位及时修补，以确保卷材的不透水性。
.png)
.png)
图2：现场管廊防水施工
（4）PCC渗透结晶喷涂：对管廊内表面进行防水施工时，应将管廊内表面的浮浆、气泡、蜂窝、油污等处理干净[3]。然后对其表面进行湿润，确保潮而不湿，无明水形成。待表面清理干净后进行第一遍喷涂，用喷枪沿水平方向匀速喷涂，喷涂时喷枪口应离管廊表面一定距离，在其干固后进行第二遍喷涂，喷涂时应与之前喷涂方向垂直进行，确保满布喷涂，无漏喷。在涂层表面干燥后进行养护，养护期间应做到潮而不湿，养护期间避免阳光暴晒和霜冻。
4.3 特殊部位防水施工技术
4.3.1 施工缝处防水施工要点
混凝土终凝后，在已硬化的混凝土表面上（要求混凝土强度达到1.2N/mm以后）继续浇筑混凝土前，应清除垃圾、水泥薄膜、表面松动的砂石和松软的混凝士层，同时还应将表面凿毛，用水冲洗干净并充分湿润，一般湿润时间不少于24h，残留在混凝土表面的积水应清除。施工缝附近的钢筋如需恢复设计位置时，注意不要使已浇筑的混凝土受到松动和损坏。钢筋上的油污、水混浆及浮锈等杂物也应清除。水平施工缝浇筑前，先铺设净浆并涂刷混凝土界面处理剂、水泥基渗透结晶防水涂料等材料，再铺上一层30~50mm厚的水泥砂浆，其配合比与混凝土内的砂浆相同，并应及时浇筑混凝土。水平施工缝中部设置3mm厚镀锌钢板止水带。钢板止水带应埋设在施工缝中间并应妥善锚固，止水钢板接缝应平整、密闭、无渗水，与两侧钢筋拉牢固。
.png)
.png)
图3：施工缝处防水做法
4.3.2 变形缝处防水施工要点
根据设计，在结构型式、覆土厚度或地质条件变化较大的部位设置变形缝，变形缝间距不大于30m，变形缝宽度30mm。变形缝处除辅助外防水层，另设置三道各自成环的止水措施。顶板、侧墙、底板变形缝外侧设置外贴式止水带。变形缝中部设置钢边橡胶止水带，形成一道封闭的防水线。在变形缝外侧，变形缝左右60mm宽度范围，防水卷材层与板间应设置塑料纸隔离层，并在变形缝左右各500mm宽度范围增设卷材加强带。变形缝防水采用钢边橡胶止水带及聚疏密封膏两道防线，钢边橡胶止水带应位置准确，安装牢固，采用定型接头，现场热接；中间设置填缝材料。
5结语
管廊作为百年工程，防水施工的好坏对于管廊的质量有着至关重要的作用，直接影响着管廊的使用寿命。管廊的防水设计应根据现场的水文条件、施工环境综合考虑，合理选用防水材料、合理设计。现场施工时应严格按照设计图纸的做法，按规范施工，按图纸施工，特别是细部的防水处理，如施工缝、变形缝处应作为防水施工的重中之重。只有按要求把管廊各处的防水做好，管廊的整体防水效果才能起到作用，才能匹配综合管廊的百年需求。
参考文献：
[1]赖佑良，王平，赵荣.《浅析城市地下综合管廊防水要点》[J].工程建设与设计.2019
[2]张旭光.《TPO防水卷材在地下综合管廊中的应用》[J].建筑技术.2018
[3]时春伟，张由冲.《深圳国际生物谷地下综合管廊防水设计和施工》[J].中国建筑防水.2019
