身份证号码：36012419870708XXXX；奥意建筑工程设计有限公 518000
摘要：由于每个项目情况各异、条件不同，供水可采用一种方式，也可采用几种方式组合。需要根据建筑物的性质、层数、使用要求以及设备性能、经济性、安全可靠性等综合确定。
关键词：高层建筑生活给水系统；市政直接供水；设备加压供水；变频给水设备；水箱+变频给水设备进行供水；静水压；重力供水；减压水箱重力供水 水箱重力减压供水
引用：随着人们对居住环境质量要求的不断提高，居住室内的供水的要求也越来越高，人们在用水时常常因为用水高峰期，出现管道供水水压下降较快，导致末端用水点水压不稳定，给人们生活带来不便。因此在项目设计过程中，就需要提供一个安全可靠的生活给水系统设计方案，对项目后期使用提供可靠的用水保障，对于整个项目也是增值的。
一、水系统方案
由于每个项目情况各异、条件不同，供水可采用一种方式，也可采用几种方式组合。需要根据建筑物的性质、层数、使用要求以及设备性能、经济性、安全可靠性等综合确定。由于项目生活给水系统供水方式较多，项目方案设计时需要选择适合的给水系统，对后期图纸设计深化工作更有利、项目成本控制、项目质量控制、项目运营维护意义重大。
我们在做生活给水系统方案设计时，需要充分了解项目基本情况等信息。例如：本工程地处广东省珠海市，为卓夫国贸金融中心项目。东侧为香洲迎宾北路，南侧为同华路，西侧为规划路，北侧为香华路。总建筑面积约为 98560m²。本项目含地下室4层，1栋塔楼41层。地下室主要功能为停车位及设备用房，商业位于1~4层，塔楼5~41层为公寓。建筑高度：198.15m；建筑性质 ：公共建筑；建筑类别:一类建筑；耐火等级：一级。
.png)
本项目市政给水引入管概况：项目由北侧同华路引入一路DN(200)给水管，西侧迎宾北路引入一路DN(200)给水管，在引入管按室内消防、生活用水等不同功能分设水表计量，设倒流防止器防止污染市政水源。市政供水经分设的室外消防总表后在本工程室外整体闭合成环网状（DN200）。市政供水压力约为(0.18)MPa。
本项目属于高层建筑，高层建筑生活给水系统应竖向分区。建筑高度不超过100m的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式；建筑高度超过100m的建筑，宜采用垂直串联供水方式。各分区最低卫生器具配水点处的静水压不宜大于0.45MPa；生活给水系统各区最低用水点静水压力不过0.35MPa。且在进水压力超过0.20MPa的支管起端设置支管减压阀，以达到节水的目的。考虑到市政压力约为(0.18)MPa，从节能考虑，本着充分利用市政给水管网压力的原则，地下室~裙房1层采用市政直接供水，其余各层需采用设备加压供水。裙房2层~4层商业生活用水由地下一层裙房生活水泵房设水箱+变频设备加压供水。
项目方案设计时，经过给排水专业内部评审讨论决定，采用以下两个方案对比分析，选择最优方案，进行后期施工图设计深化。

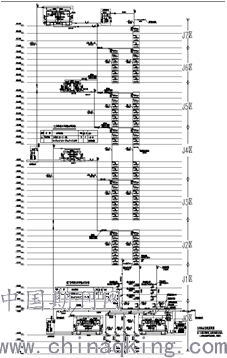

方案一：
地下室~裙房1层采用市政直接供水，为J0区；
裙楼2层~4层采用变频加压给水。裙楼2层~4层由一套变频给水设备进行供水，为J1区；
公寓采用变频加压给水，分区如下：
5层~12层由地下室生活泵房内设水箱+变频给水设备进行供水，为J2区；管网采用上行下给式。
13层~19层由地下室生活泵房内设水箱+变频给水设备进行供水，为J3区；管网采用上行下给式。
20层~27层由地下室生活泵房内设水箱+变频给水设备进行供水，为J4区；管网采用上行下给式。
避难层22层设水箱储存28层~41层生活用水量；避难层22层水箱补水由地下室设水泵供给。
28层~34层由避难层22层生活泵房内设水箱+变频给水设备进行供水，为J5区；；管网采用上行下给式。
28层~41层由避难层22层生活泵房内设水箱+变频给水设备进行供水，为J6区；；管网采用上行下给式。

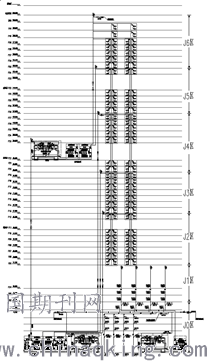

方案二：
地下室~裙房1层采用市政直接供水，为J0区；
裙房2层~4层采用变频加压给水。裙楼2层~4层由一套变频给水设备进行供水，为J1区；管网采用下行上给式。
公寓采用重力供水，22层避难层设给水转输水泵，屋顶设重力储水水箱，分区如下：
5层~11层由22避难层减压水箱重力减压供水，为J2区；管网采用上行下给式。
12层~18层由22避难层减压水箱重力供水，为J3区；管网采用上行下给式。
19层~25层由32避难层水箱重力减压供水，为J4区；管网采用上行下给式。
26层~32层由屋顶水箱重力减压供水，为J5区；管网采用上行下给式。
33层~38层由屋顶水箱重力供水，为J6区；管网采用上行下给式。
39层~41层由一套变频给水设备加压供水，为J7区；
.png)

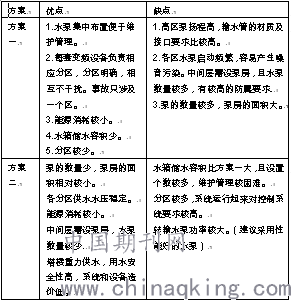

方案一、二比较：
.png)
根据本项目塔楼功能主要为公寓，对生活给水水压要求较高，用水高峰区比较集中，且对噪音要求较高。通过方案对比分析推荐方案二，理由有如下4点：1.能充分保障各分区供水水压稳定；2.用水高峰时官网各个配水点不会出现抢水的情况；3.塔楼重力供水，用水安全性高；4.中间层设置水泵数量较少，水泵不会频繁。
结束语：
由于每个项目情况各异、条件不同，提供一个适合本项目供水设计方案，对后期项目设计推进更有利，同时对业主项目把控方面也有很大益处，且一个好的供水系统会产生相应的社会效益。
参考文献
1.《建筑给水排水设计手册》 第二版（上册）中国建筑设计研究院 2008
2.《全国民用建筑工程设计技术措施 - 给水排水》2009
3.《建筑给水排水制图标准》GB/T 50106-2010 2010
4.《建筑给水排水设计规范》GB50015-2003 2009
