摘要： 本文通过对一个具体的110 kV GIS站改造工程进行探讨，从设计、施工周期、工程难点、运行维护、工程造价等方面作了综合分析，最终提出了科学、合理的解决方案。
关键词：110kV GIS；经济性；施工
0.前言
滨海电厂三期扩建工程新增一台57MW机组，由于新建机组需要与老厂二期#56机组共用一回110kV出线，因此需将老厂二期110kV出线接入三期新建110kV GIS后送出。由于滨海电厂周边印染厂供热需求强劲，经济效益好，要求二期#5主变GIS改接三期时间短，同时电厂要求改造后设备便于后期运行维护。
1.改造范围及现场条件
滨海电厂二期#5、#6机组采用两台发电机与一台三绕组变压器（#5主变）组成扩大单元接线方式，升压至110kV，并以线变组接线方式，通过1回110kV电缆送出。
滨海电厂三期工程新建一套110kV GIS配电装置，根据三期主接线方案，二期#5主变GIS改接入三期110kV GIS进线间隔。三期工程新建110kV GIS装置配有1回出线、2回进线（分别为二期#5主变和三期#7号主变进线）以及1个母设间隔，配电装置型式采用户外GIS，3相、50Hz。
本次改造范围为改造二期#5主变GIS，接入三期新建GIS间隔。本次改造要求从后续运行维护方便，改造周期短等方面考虑，分析各种可行方案，选择最优方案。
2．可行方案
本文以电气主接线方案为前提，结合二、三期总平面布置和工程现场条件，从改造周期短、造价合理以及后续运行维护方便出发，对二期GIS改建进行分析论述，选择适合于本工程的最优方案。
由于周围客服需求旺盛，与客户及调度协调沟通后，计划停电时间14天，扣除停役和复役时间以及天气条件可能产生的影响，实际改造时间约10天。同时由于现场条件不允许重新浇筑设备基础，只能充分利用原有设备基础且尽量避免土建开挖作业。根据现场实际情况，通过分析论证，提出以下两个可行方案。
方案一：保留原#5主变GIS基础，拆除部分GIS。暨仅保留GIS主变侧充气套管和出线电缆仓部分，中间部分改造成仅带隔离开关及避雷器的GIS母线，改造后二期#5主变经GIS母线，利用原有的二期110kV出线电缆转接入#7机组新建GIS配电装置。改造后的避雷器布置在主变侧，耐压试验时，采用隔离开关断开避雷器。#5主变保护CT设置在#7机组新建GIS处。
.png)

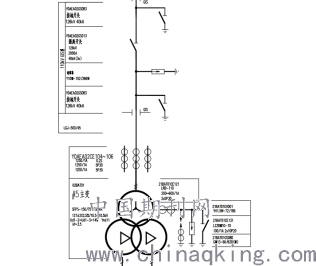

方案一主接线图
方案二：整体拆除二期#5主变GIS，在二期#5主变GIS基础上增加避雷器和电缆终端，二期#5主变出线通过钢芯铝绞线连接至电缆终端，中间设置避雷器。电缆穿套管进原有电缆隧道，然后通过110kV电缆接入三期新建GIS进线间隔。
.png)

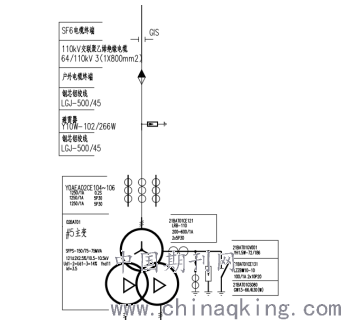

方案二主接线图
3．方案分析、对比

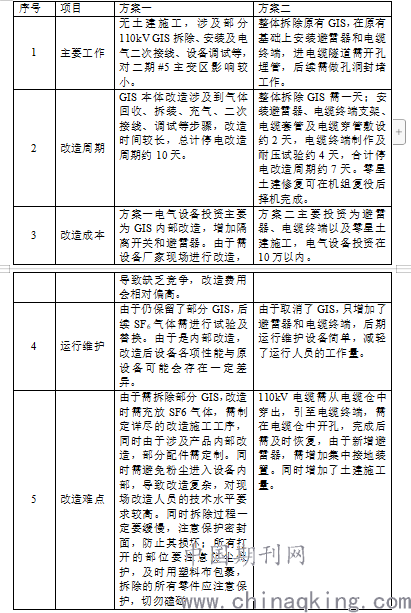

经过分析，两个方案从设计上均可实施，现从经济性、改造周期及施工难点等方面综合分析方案可行性。方案对比见下表
.png)
通过上述分析比较，方案二改造停电时间短，电气设备简单，由于取消了GIS，便于后期运行维护，同时改造难度明显低于方案一，改造成本也相对较低。综合比较后，最终选择方案二作为最终方案。
4．总结
老厂GIS改接入新建机组GIS间隔，涉及到的问题很多，除了一、二次设备拆除、安装、试验、调试等问题外，还要尽量控制机组停役时间，尽可能降低经济损失。本次滨海电厂GIS改接从改造后设备可靠性、后期运行维护方便性、减少机组停役时间等方面做了综合分析，最终确定了最优方案，为今后其他相似GIS改造工程提供了参考。
