摘要：随着我国社会经济的快速发展，人民群众对电力传输的质量要求也在不断提高。电流互感器作为电网的重要设备，对电网的整体运行具有非常关键的作用。为了避免电流在运行过程中出现问题，对电流互感器的特点进行分析，找出电流互感器容易出现故障的位置，及时判断故障产生的原因。
关键词：电流互感器；常见故障；解决对策
电流互感器作为测量、计量、保护等元件，在电力系统中起着重要作用，其运行的可靠性，直接关系到电网能否安全稳定运行。电流互感器发生故障不但会造成自身损坏，还可能引起保护误动、设备跳闸，造成电网安全事故。以下就一起某发电厂220kV电流互感器低能量放电故障进行分析。
1电流互感器的主要特点
电流互感器由于结构简单、体积轻便，还可以直接与电子计算机进行连接，保障电流互感器的整体功能和工作效率，也能够适应智能电力系统的发展要求。利用电流互感器可以有效适应当前电力系统大容量、高电压的发展需求，也符合电网小型化、紧凑化的建设标准。电流互感器还能与计算机进行连接，保障了多功能、智能化的需求。现场设备巡视检查尤为重要，针对当前智能化技术应用，结合现场实际，我们可以使用机器人巡视检查技术，不仅针对设备外观，同时通过红外检测等先进技术，提高巡检能力，及时反馈设备现场状况，便于运行操作人员，及时改变操作方式，防范安全事故的发生，进一步提高供电可靠性。
2故障情况介绍
2019年09月22日，某机组运行人员在对升压站进行例行带电检测时发现220kV 电流互感器V相相对介质损耗因数较U、W两相数值偏大，但未超过规程要求的注意值。该支互感器型号为IOSK245型，额定电压220kV，额定电流1200Ａ，额定电流比２×600/５Ａ，2005年10月出厂。对该互感器带电取油样进行色谱分析，发现氢气含量17749.61μＬ／Ｌ，总烃含量2080.23μＬ／Ｌ，乙炔含量3.69μＬ／Ｌ，均超过注意值，与交接试验时相比增长明显。三比值计算结果为110，判断为低能量放电故障。随后对该互感器进行停电处理，结合外观检查，发现其膨胀器防尘罩顶盖被顶起。
3故障原因分析
3.1停电试验
①介质损耗试验
现场对该电流互感器进行停电诊断试验，用正接法测得主绝缘介质损耗值为0.347%，电容量为910.6ｐＦ，未超出规程中注意值，但对比Ｕ、Ｗ相增长较为明显，测试数据见表１。绝缘电阻测试未见异常。
.png)
②局部放电试验
对该电流互感器进行局部放电试验以进一步检查其绝缘性能。起始放电电压为40kV，放电量达到500ｐＣ，远超规程中20ｐＣ的要求，熄灭电压为32kV。局部放电图谱见图1，根据局部放电图谱分析，应是油纸绝缘介质受潮的表现。
③解体检查
对故障电流互感器进行解体检查，该互感器内部电容屏分为10个主屏，每两个主屏之间布置４个端屏。对内部10个屏划芯的过程中，逐屏测量绝缘电阻，未见异常。测量屏间和末屏对所有屏的介质损耗与电容量，试验结果见表2。
末屏对所有屏的介质损耗及电容量无异常，测量屏间介质损耗及电容量时发现２－３，４－６屏之间介质损耗值明显偏大，初步推断故障位置在２－３、４－６屏。进一步解体发现，电流互感器第４－６屏之间绝缘油发生劣化，铝箔与绝缘纸之间有粘性拉丝，已形成Ｘ蜡。
.png)
图1 局部放电图谱

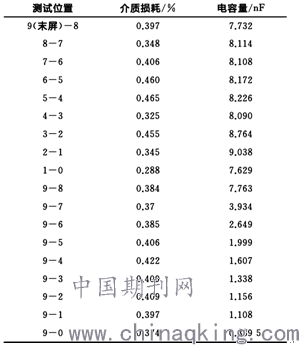

表2 电容屏介质损耗、电容量数据
.png)
3.2结果分析
综合带电检测、油色谱试验、停电试验数据判断，电流互感器内部存在低能量放电缺陷。设备解体后发现，电容屏第４－６屏之间绝缘油劣化，有Ｘ蜡生成。综合以上结果分析，造成缺陷的原因是：厂家在生产过程中工艺控制不严，电容芯体绕制过程中包扎不紧密，导致在绝缘层间存在空气间隙；第４－６屏为中间屏，真空干燥时干燥不彻底，内部有水分残留；设备在运行电压下发生局部放电，绝缘油劣化，产生Ｘ蜡并析出氢气、乙炔等故障气体，造成膨胀器顶起、油色谱超标、介质损耗值增大。
4处理及防范措施
①根据变电设备带电检测项目、周期及技术要求，220～500kV电流互感器运维单位每年需做一次相对介质损耗、相对电容量比值测试。
