摘 要 注入井油套管的完好是注入井正常生产的必要条件，注入井油套管出现漏点已成为一个比较突出的问题，本文介绍了几种找漏测井方法的原理和实用性，总结了几种组合找漏方法，并进行了现场实际应用效果分析，为漏失情况的处理方案提供准确的信息。
一、不同找漏方法工艺原理及实用性
1.同位素测井方法
该方法在注水条件下采用1Ba为示踪剂，在测量井段上方释放示踪剂，示踪剂溶于水后与水一起进入地层，用探测器连续测量示踪剂的走向，以确定水的流向。排除影响因素 , 即可鉴别油套管漏失的情况。
同位素测井全井找漏对于日注量大 ，井筒干净的井效果较好；对于日注量小，井筒粘污严重的井很难确定是同位素沾污还是漏失 。
该方法存在污染现场、辐射施工人员以及同位素示踪剂不易追踪的缺点。对于未固井井段以及表层套管漏失的井 ,也无法采用该工艺判断。
2.流量计测井方法
目前常用的流量计有超声流量计、电磁流量计和涡轮流量计，其测量方式分为连续测量和定点测量。该方法找漏施工时由地面连续向施工井内注水 ,在注水量恒定的前提下对射孔段顶部至井口井段进行测量，若套管未发生破裂、穿孔 ,连续测量或定点测量所测的流量应该恒定不变；若定点测量时相邻两点流量发生锐减 ,则在此区间内必然发生漏失，采用“找中法”测取多点的流量，对比相邻两点流量值 ,取差别较大的两点 ,在此范围内再逐步缩小点测间距 ,最后确定最小的漏失区间；若连续测量时某点流量突然发生变化，排除仪器及井况因素,则在该点必然发生漏失。
该工艺不受测量井段长短的限制，是一种快速、准确、低成本的找漏方法 。但是流量计测井方法是接触式测量，无法在油管中测量套管的漏失。
3.井温测井方法
用来测量井温的井温仪 , 是根据导体的电阻随着温度变化而变化的原理 , 通过测量导体电阻变化造成的与其成正比的电位差来测量井内温度的。连续记录这个电位差就能测得井温曲线。在注入状态下，由于注入液温度不同于地层液温度，在井温曲线上就会出现异常 ，从而判断油套管漏失井段。
井温法找漏具有成本低、测速快等优点，因此，仅依靠井温测井方法找漏，很难判定油套管漏失情况，该方法现在只能作为参考，不能给下步措施提供明确的数据资料。
4.脉冲中子氧活化测井方法
该方法能够客观准确地反映管内管外流体流速，不仅可以测量地层的吸液剖面，还可检验井下管柱工作状况，寻找套管变形或漏失点，以及套管外的水流方向。由于仪器原理及构造所限其测量上限为油管1806m3/d、套管3006m3/d，测量下限为油管5方/天、套管106m3/d，测量精度将受影响。
5.多臂井径成像测井方法
多臂井径成像测井仪是一种接触式测量仪器，即通过仪器的多个测量臂与套管内壁接触，将套管内壁的变化转化为井径测量臂的径向位移，通过井径仪内部的机械设计及传递，转变为推杆的垂直位移；线性差动位移传感器将推杆的垂直位移变化转换成电信号。
通过井径测井可以准确的发现套管直径扩大或缩小情况，从而找出套管穿孔点。多臂井径测井属于接触式测井，由于各测量臂之间存在夹角，在测量臂接触不到的地方会漏测，就说明不了任何问题。
6.电磁探伤测井方法
当套管（油管）厚度变化或存在缺陷时，感应电动势将发生变化，通过分析和计算，在单套、双套管柱结构下，可判断管柱的裂缝、孔洞、和工具位置，得到管柱的壁厚。
该方法能在油管内检测油套管的壁厚变化(腐蚀)及破损情况，节省了检测套损时起下油管的时间和作业费用，也能在单套管井中对套管腐蚀、破裂、变形等损坏情况进行精确的分析，为损坏井的维修提供参考依据。电磁探伤仪纵向裂缝分辨率：单层管柱75mm，外层管柱200mm；横向裂缝分辨率：管柱周长的1/3(内层管柱)，不在测量范围内的小孔反映不出来。
二、注入井油套管找漏测井方法优化方案
1.油管找漏
在注入状态下对于油管找漏，成本低、最便捷的方案是采用流量计测井方法。保证注入量恒定的情况下，先用流量计从油管底部连续测到井口，如果连续曲线出现较大流量变化点，在变化点上下加点进行定点测量验证，另外查找相邻油管的内径值，如果油管内径值无变化，说明在此处油管漏失。
2.在油管中对油套管找漏
1）在注入状态下在油管中对油套管找漏
（1）首选流量计和中子氧活化组合测井。先用流量计测井判断油管漏失，如果油管不漏失，在第一级封隔器（配注井）或喇叭口（喇叭口在射孔层上部的笼统井）以上测量中子氧活化，采用“找中法”寻找套管漏失段；如果油管漏失，在漏失点上下测量氧活化，寻找套管是否漏失。
（2）同位素五参数组合测井(磁性定位+井温+压力+油管内流量+同位素示踪)。该方法同位素示踪、管内流量和井温资料可以相互印证，大多数情况下能够满足找漏需求。
三、应用实例分析
案例：电磁探伤测井找漏

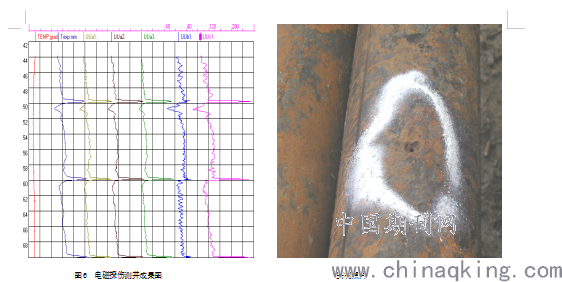

该井为喇嘛甸油田一口注水井，用户怀疑套管在110m处存在破漏，进行电磁探伤测井，结果发现在51m附近测井曲线有负异常显示，如图6所示，分析认为套管在该处破漏。厂家将套管取出后发现在51m处有一个腐蚀的孔洞。
.png)
图6 电磁探伤测井成果图 实物照片
四、结论
每一种测井找漏方法， 都存在优缺点，实际应用中，只使用一种测井方法往往效果并不理想，或者根本无法达到测试目的，本文对各种测井找漏方法进行了优化组合，并进行实例分析，实践证明优化组合方法相互补充、相互验证，行之有效。测试现场情况复杂，认真分析现场的实际情况，应用准确合理的测井方法，可以准确、高效的达到测试目的。
