淄博绿博燃气有限公司 255000
摘要：废弃埋地的燃气管道并采用有效地安全处理措施，消除了安全隐患，从根本上杜绝了事故的发生。
关键词：埋地燃气管道 管道封堵 废弃管道
1前言
随着燃气事业的发展，燃气管道逐年延长。由于规划和管道运行状况等原因，有些燃气管道需要废弃。长期以来，各燃气公司对于废弃的埋地燃气管道一般采用与运行管道直接断开，弃之不管的处理方法，但废弃后的埋地燃气管道内如果存在大量残留的可燃物质，其他施工单位在不清楚的情况下在废弃的埋地燃气管道上方或附近开挖施工，可能损坏或挖断废弃的埋地燃气管道，如果遇到电火花，极易发生安全事故。现行标准《城镇燃气技术规范》GB50494-2009中6.2.9条规定“对停用或废弃的燃气管道应采取有效措施，保障其安全性”。
本文以淄博绿博燃气有限公司对1800米长埋地φ325×8燃气管道废弃处理为例，介绍了埋地燃气管道废弃的过程和采取的有效安全处理措施。
2废弃埋地燃气管道概况
此次废弃的埋地燃气管道为φ325×8无缝钢管，全长1800米，于2000年建成投用，设计压力为1.6MPa，属于次高压A级压力级别，20#钢，从杨寨LNG调峰站为起点，途径杨寨建材城、张博公路、张博铁路、孝妇河，为沿途几十家建陶企业提供气源。原有建陶工业用户基本集中在杨寨建材城内，近几年来随着双杨建陶工业园规划调整，建材城内的工业用户逐渐搬迁，商铺逐年增多，外来务工人员比较密集，往来运输车辆频繁，运行管道与新建商铺的安全距离达不到现行燃气规范要求，废弃此段管道消除安全隐患越来越紧迫。2014年公司建成投用了双沟至杨寨联络线13公里的次高压A天然气工程，使双杨镇内燃气供气管道形成了环形管网，为建材城内管道的废弃，消除安全隐患打下了基础。2015年12月公司决定废弃此段管道，从根本上消除安全隐患。
3管道废弃方案的确定

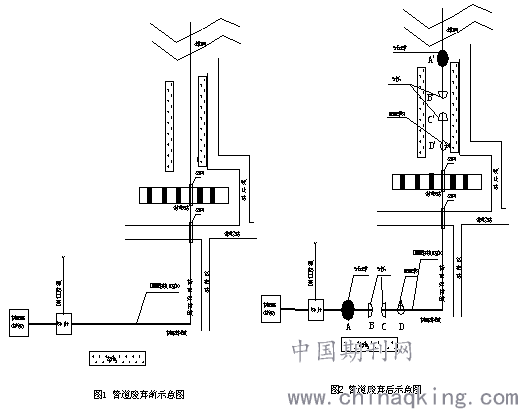

根据现场实际，管道废弃前示意图见图1。综合各方面因素考虑，初步确定了废弃方案，通过技术评审后，确定方案，示意图见图2。现对方案说明如下：（1）隔断管道。在杨寨LNG调峰站北院墙外和孝妇河东岸绿化带在管道上焊接封堵球对管道进行封堵A、A’，切断管道，在管道两处封堵端上下游管线处焊接封头B、B’,使运行管道与废弃管道断开，对运行管道解除封堵。（2）注入惰性气体。对废弃管道分别焊接封头C、C’和安装DN50 PN1.6法兰球阀D、D’，然后在起点废弃管道打开球阀D向废弃管道内注入氮气，在废弃管道末端打开球阀D’检测废弃管道内燃气浓度合格，关闭废弃管道起点和末端阀门作为废弃管道的检测口，按照公司规定对废弃管道进行检测和监控。
4管道废弃实施
.png)
4.1废弃管道前的准备
根据公司相关规定，办理动火工作许可证；在管道封堵作业处和管道动火焊接作业处开挖作业坑，使用彩钢瓦对作业坑进行封闭，设置夜间警示灯；将建材城内所有建陶用户与废弃管道相连的阀门关闭，拆除阀门后管线并在阀门出口处安装盲板，将废弃管道与用户管道断开；对阀门井内管道和阀门进行防腐处理，并用细沙将阀门井填满。
4.2实施管道废弃处理
分别在图2中管道A点和A’点处焊接管道封堵球，自然冷却后分别对两个封堵球体进行试压，合格后在两个封堵球体上安装夹板阀、开孔连箱和开孔设备，对管线进行开孔削切作业，完毕后安装封堵连箱和封堵设备，对运行管道进行封堵见图3，在图2中管道D点和D’点处分别带气开口安装DN50 PN1.6球阀1只，打开阀门将废弃管道内燃气间断缓慢放散，在管道封堵球下游端切割管道，将现运行管道与废弃管道断开，在图2所示管道B点、B’点、C点和C’点处焊接管道封头见图4，从图2 所示D点DN50 PN1.6阀门处向废弃管道内注入氮气，同时打开图2 管道D’点处的DN50 PN1.6阀门，用“四合一”检测仪检测废弃埋地燃气管道内燃气浓度和氧气浓度分别为零后，关闭D点和D’点处阀门。
.png)
图3焊接管道封堵球
.png)
图4焊接管道封头
4.3设立废弃管道检测口
对安装的检测管、管道焊缝、管件和封堵球进行防腐，拆除封堵球对运行管道解除封堵，在D点和D’点处砌筑阀井，做为废弃管道的检测口。按照公司规定对废弃管道进行日常巡检，并对此段废弃的埋地燃气管道按照规定按时进行燃气浓度和氧气浓度检测，在巡查记录表上记录检测结果并存档。如检测发现异常对检测数据进行综合分析及时进行相应处理。
5废弃管道备案
现行《淄博市燃气管理条例》第三十六条规定“燃气经营企业应当对停止运行、封存、报废的燃气管道采取必要的防护措施，消除安全隐患，并报市、区县燃气管理部门备案。”我们按照此规定填写废弃管道备案表，绘制废弃管道图纸，分别向市、区两级燃气管理部门备案，并将审批同意的备案表存档。同时公司内部进行了管道档案调整，记录在案。
6结语
为保证废弃管道的安全，必须进行有效处理。我们对此段废气管道制定了废弃施工方案，进行了人力、物力、技术力量的有效组织，采取了安全有效地处理措施，从根本上杜绝了事故的发生。在本文撰写之际，现行《城镇燃气设施运行、维修和抢修安全技术规程》CJJ51-2016已经颁布，其中3.0.7条做出了“对于停止运行、报废的管道，管道的原企业应及时进行处置”规定。与其对照，我们的做法完全符合国家规范规定，同时也为燃气同行提供了有益的参考和借鉴。
参考文献：
[1]GB50494-2009.城镇燃气技术规范.[S]
[2]CJJ51-2016,城镇燃气设施运行、维护和抢修安全技术规程.[S]
[3]CJJ33-2005,城镇燃气输配工程施工及验收规范.[S]
[4]淄博市燃气管理条例.淄博市人民代表大会常务委员会21号令
[5]GB/T28055-2011,钢质管道带压封堵技术规范. [S]
