摘要：作为一个城市的基础性工程，市政排水工程的质量好坏与百姓的日常生活有着不可分割的关系。要想确保市政排水工程的建设稳定的发展，我们就要解决好在施工过程中经常出现的管线交叉问题，因此我们对于管线交叉处理进行深入的研究，在保证工期和质量的前提下，如何利用科学的规划，经济、快速、文明的完成市政排水管道的施工，将对城市道路交通和环境的干扰降到最低。
关键词：市政排水；管道施工；管线交叉处理
Main Points of Pipeline Crossing Treatment in Municipal Drainage Pipeline Construction
Zhu Jianmeng
China Railway 22nd Bureau Group No. 5 Engineering Co.，Ltd. 400700
ABSRTACT: As a basic project of a city, the quality of municipal drainage project has an inseparable relationship with the daily life of the people. In order to ensure the steady development of municipal drainage engineering construction, we must solve the pipeline crossing problem which often appears in the construction process, therefore we carry on the thorough research to the pipeline crossing treatment, on the premise of guaranteeing the time limit and quality of the project, how to make use of scientific planning and finish the construction of municipal drainage pipeline economically, quickly and civilly, will reduce the disturbance to the urban road traffic and environment to the minimum.
Key Words: Municipal Drainage; pipeline construction; pipeline cross-processing
引言
地下管道种类在日渐增多，管道安装施工的数量也在逐步的增大。这种形势之下，我国的地下空间显得更加的拥挤，交叉冲突的问题比较明显，有效的解决这一问题，可以使得管道的功能和运行正常进行，同时使得维护与维修更加的方便。基于此，在工程实施环节，要应用先进的施工方式来解决当前的管道冲突问题，这是目前市政管道施工的关键所在。
1 排水管道施工的定义与管道的重要性
一座城市是一项系统工程，它需要多种系统协同配合，才能充分发挥各种设施的最大效应。在市政排水工程中，排水管道具有重要意义。首先，排水管道关系到排水系统的有效运行。排水管道的质量与管道铺排的科学性直接会关系到市政排水工程的有效性，影响其效能发挥;其次，制约城市功能的发挥。管道工程是市政排水工程的有机组成部分，管道直接影响到城市功能发挥，科学、有效的管道施工将有助于优化城市道路建设，确保城市道路的完好、平整等，此外，管道施工还将影响到城市的环保与防洪排涝等，只有进行科学的管道施工，才能在关键时刻发挥市政排水工程的全面功效。
2 对管道交叉冲突处理原则的分析
2.1 避免“卡喉”，确保管道运行安全
有效的预防管道存在交叉冲突的情况，就应该避免人为造成的管道局部“卡喉”的问题，导致排水性能不足；避免应用顶托上游排水处理方式。同时，为了能够保证交叉部分建筑物的安全性合格，应该严格执行国家标准的要求，保证管道工程质量合格，提高系统科学性。
2.2 遵循水力学原理，改善管道的水力条件
为了能够避免管道存在交叉冲突的情况，工程人员要开展大量的计算工作，以保证各个数据达到精确度的要求。但是无论选择哪种管道设计方案，都要根据需要来设置交叉构筑物。
2.3 考虑管道养护方式，便于维护管理
为了能够保证管道可以正常的运行，工作人员应该进行管道的维护与维修管理。维护维修过程中要小心谨慎的开展工作，不能给管道造成任何的损坏影响。原因非常的简单，如果维护过程中没有有效的保护管道，不仅会导致管道维修效果变差，甚至还会给周边的管线造成严重的损坏影响。存在这一情况，同时会造成非常严重的伤害问题，直接导致整个管道线路不能正常地工作。
2 工程概况
（一）项目概况
本项目的建设内容包括滨江大道北段(科技三路至科技九路)道路改造工程、沿江公园北段(科技一路至科技六路)(“香堤公园”)景观绿化工程及堤岸整治工程。滨江大道北段(科技三路至科技九路)道路改造工程滨江大道北段(科技三路至科技九路)道路改造工程包含道路、路基、排水、电力、交通、绿化等专业，道路定位为城市主干道，为双向6车道，路线全长为3km，红线宽度为52m。雨水工程6996m，出水口（Φ1.2m）1座，污水工程顶管1500m，明挖3026m。
.png)

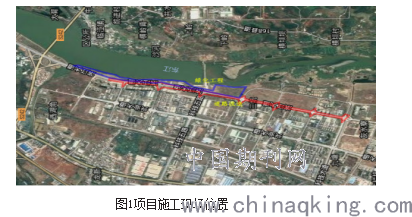

图1项目施工现场位置
（二）该工程管道特点
2.2.1 地下管线多，改移、保护数量大
本工程为道路改造工程，地下管线多且错综复杂，施工时不可避免遇到各种市政管线，施工前必须强调查核实，对涉及施工范围的管线进行改移、保护处理，施工组织难度较大。
2.2.2 主管施工工艺复杂，安全要求高、施工难度大
根据招标文件和规划图得知本工程有污水主管纵向通过，且埋深较大，设计采用顶管通过，顶管施工工艺复杂，安全要求高，施工难度。
难点工程
（三）难点工程
滨江大道(科技六路至科技九路)采用顶管方式新建DN800污水主管。全长共1500m，顶管埋深7～10m，埋深较大，施工难度高；管径Φ800。由于顶管工程沿线既有管线不明，地下水位不明，若地下水位过高，对于顶管施工难度较大，故本工程中污水主管工程中的顶管工程为本工程难点工程。
3 工程中管道交叉冲突具体处理方法
3.1 新建排水管交叉时的解决方法
在现场施工中1Y56与1Y57之间有一条横穿的既有给水管和平行于设计管线的既有通信、燃气管线，给施工带来了不少麻烦，需联系多个部门采取各种措施以保证不损坏既有管线，又能按时完成工期，施工过程中采用人工配合挖机开挖沟槽，在相关部门的配合下载挖至既有管线标记处，采用人工开挖，以保证不损坏既有管线。
新管道的埋设与施工环节，工程技术人员必须要全面的掌握现场的具体状况，结合实际情况确定最为合理的实施方案，以达到现场施工技术标准，不会给已经埋设的管道产生任何的不利影响，也能够消除交叉损坏的问题。新设置的管道在遇到新出现的排水管道时，应该绕行通过该地区，要保证简单布置整个结构，要防止和旧管道存在
干涉的问题，不能交叉设置；如果交叉不能完全的避免，需要在设计图纸上做出明确的标注，保证上下管道间隔距离全部达到标准的要求。此外，交叉管理的上下间隔距离的设置，以保证管道正常运行、不存在相互影响为目的，不能产生相互挤压的情况，深入检测管道的运行质量水平。
.png)

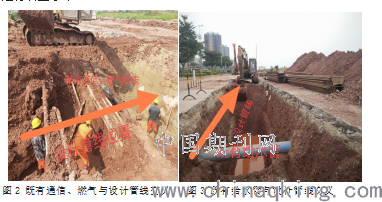

图2 既有通信、燃气与设计管线交叉 图3 既有给水管与设计管线交叉
3.2 高程不冲突时，新建、现有管道交叉的处理
在施工1Y68与1Y69时有一条东西横穿既有雨水管，设计管线无法横穿，既有标高与设计标高一样，在交叉位置增加检查井，来解决此类问题。
3.2.1 新建排水管线在上，现有管线在下：新建设管道在目前现有管道上部开展施工，如果二者的间距比较小，不能满足安全性运行的需要，则应该在交叉结构位置上以保证槽底承载性能达标的基础之下，可以对于上部排水管道的施工位置上进行排水结构的设置。为了避免管道在运行中出现结构损坏的问题，应该通过使用换填法或者上层排水管下部设置混凝土垫层防护的处理措施，以确保整个结构的运行安全。
3.2.2 排水管道与现有硬质管道管径相差大：排水管道和现有硬质管道的直径尺寸相差较大时，需要在两个管道交叉的结构位置上布置检查井结构，此时可以通过使用小管径管道直接从检查井架空位置穿越的方式进行连接，同时应该保证安装施工位置上所选择的砖墙要达到技术标准，砂浆饱满度合格，不能存在任何的渗水缺陷。此外，对于架空管道来说，要做好必要的防护处理措施，不能直接和腐蚀性、硬度高的物体直接接触，保证隔离性能良好。这种施工方式操作简单、
施工效率快，能有效的保护管道免受损坏。
.png)
图4既有雨水管与设计管线交叉
3.2.3 新建排水管线在下，现有管线在上：如果新建设的排水管线处在现有管线以上位置上，此时可以在当前的管道槽底使用砖砌筑保护结构，以做好整个结构的防护处理。对于开挖露出的管线结构来说，应该在该位置上布置管槽吊架结构，然后使用铁丝做好吊挂的主体材料，保证整个结构稳固性合格后，才能进行下一步的施工。排水管道埋设置在下部空间中，在中心线上部、现有管道以下位置上存在一定的冲突问题，这种情况下通常需要改变水断面的操作方式来解决。根据现场的实际情况，将原有断面结构进行改变处理，应该在两侧的空间位置上布置1座检查井，以便于在后续的维护管理中能够及时疏通管道，确保运行正常化。
3.3 高程冲突时，新建、现有管道交叉的处理
3.3.1 倒虹管法：倒虹管法主要是就是能够消除排水管道和其他管线部分的高程冲突问题，但是清洗无法顺利进行，管道通畅性较差。从实际情况分析，很多地区的水质比较差，需要时常进行清洗处理，否则将会导致管道内部水垢严重而影响通畅性。为了能够检查实际情况，要组织人员进行现场的检查和清理处理，做好各项维护处理措施。倒虹管的缺陷比较明显，就是维修、维护管理的费用相对较高，总体成本比较大。对于有条件的地区，尽量不要选择这种处理方式。
3.3.2 多孔管法：多孔管法主要应用于橡胶位置管底高程相差比较小的情况，操作相对比较简单，且水力条件比较少，但是缺陷就是占地面积比较大，不利于操作的展开。
3.3.3 偏方沟法：偏方沟法主要应用到交叉位置上雨污水管道直径相对较大的情况，且两个管道的高程差在800mm 以上。这种处理方法主要应用于流水条件比较好的方式，养护效果比较明显，但是缺陷就是费用比较高、占地面积比较大。
结束语
市政排水管道的施工可以提升百姓的生活质量，可以促进市政建设的进程，在一定程度上促进了社会的发展。所以对市政排水管的管线交叉问题的研究是具有很强的现实意义的，从而保证市政排水管道的施工可以顺利进行，用最短的时间、最合格的质量，为市民创造最好的生活环境。
