摘要：随着国民经济的发展，对电网可靠性的要求越来越高。目前红河电网35kV变电站进线均采用一主一备接线，进线备自投方式，以满足对用户供电可靠性的需求，要求进线都有线路电压互感器，而变电站为保证站内负荷不间断供电，站用变采用一台接35kV进线和一台接10kV母线。进线电压互感器和站用变电源配合是我们必须注意和研究的问题。本文通过一起35kV进线备自投隐患，分析故障原因，提出运维人员在日常运维与事故处理中的优化思路，以避免事故升级，快速隔离故障。
关键词：进线备自投、站用变切换、处理方法
1基本原理
35kV进线备自投，一般对于35kV变电站来说，为降低投资成本通常没有设置分段断路器，因此进线备自投分段断路器合后位置直接在端子排上短接，站内运行方式安排为进线一主供进线二备用，当进线一线路故障跳开断路器，备自投检测进线一断路器无压无流，进线二断路器有压无流，备自投（在充电满状态下）固定时限下装置动作合上进线二断路器，保证站内负荷正常供电。如图一所示。

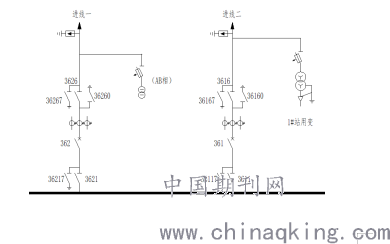

图一：变电站部分主接线图
进线二线路上挂接35kV1号站用变，进线二线路电压取自站用变低压进线空气断路器（1QF）下端头，单相电压为交流220伏，不能直接接进备自投装置，通过单相小变压器降压至100伏左右满足备自投线路电压取值要求。
站用变ATS动作逻辑和进线备自投类似，一般采用35kV1号站用变主供全站交流负荷，若一路35kV1号站用变400伏进线失压，ATS判断一路进线无压无流，二路10kV2号站用变400伏进线有压有流，ATS动作断开一路无压进线空气断路器，合上二路有压有流空气断路器保证站内负荷正常供电。如图二所示。
.png)

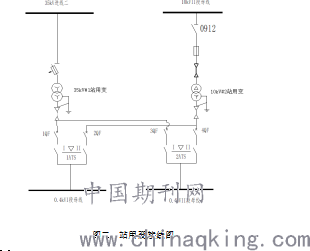

图二：站用变接线图
2事件经过
某35kV变电站进行站用变倒方式过程中，35kV1号站用变由运行转为空载运行时（断开1QF及3QF空气断路器），站内交流负荷由10kV2号站用变供电，此时35kV进线备自投由于没有进线电压，备自投装置放电，备自投装置不动作。
同时35kV进线一线路故障，造成35kV变电站全站失压，损失负荷，造成不必要的社会影响。
运维人员按规定每两月至少要进行一次站用变供电方式切换试验，增加失压风险。此方式要求站内负荷必须由35kV1号站用变不间断供电，若35kV1号站用变异常退出运行，相应35kV进线备自投也要求退出运行。
3原因分析
（1）设计不规范，该站原来设计为一条进线，后来为降低电网风险保障电网供电可靠增加另一条进线，新增35kV进线备自投装置，设计人员未对这种运行方式下的设备充分考虑。
（2）施工人员工作不仔细，不认真，未分析此种接线方式会对备自投造成何种影响。甚至施工人员未做备自投试验，未发现备自投装置带病运行。
（3）验收人员验收不细致，验收人员只考虑备自投动作情况，而未对回路进行验证，刚好验收时站内交流负荷由1号站用变供电，保证了进线备自投进线电压满足要求，备自投试验正常。
（4）运维人员工作不认真，对运行方式不熟悉，进行备自投投运时带负荷试验时只得到试验方案要求1号站用变必须处于运行带负荷状态，此种方式下备自投带负荷试验完全正确。运维人员从未考虑过站用变在切换运行方式时会发生什么，试验时也未切换过站用变运行方式，致使35kV进线备自投一直带病运行。由于此35kV站用变一直由县电力公司代管运行在运维过程中，一直秉持施工人员交代35kV1号站用变必须保持运行，进线备自投才有用，所以也未发现此异常缺陷。
4经验与改进
作为运行专业人员，在日常的巡检工作中，要求按照《云南电网有限责任公司生产运行管理办法》严格执行巡检标准，早发现早处理。运维人员要加强自身技术技能修养，不能盲目遵从施工人员要求，施工人员越是强调怎么做越是有猫腻，运维人员要保持头脑清醒，对任何疑问都要问清楚，试验确证正常。
此次问题同时也表明，在新设备投运与后续预试定检过程中，检修人员未做相关备自投试验，未发现设备缺陷。
经过认真分析只有改线才能避免在切换站用变时35kV进线备自投放电，检修人员改接线由于进线二线路电压取自交流220V经过单相变压器降压为100V，所以提供两套该接线方案。
方案一：从35kV1号站用变进线空气断路器上端头引接线，优点1、是站内倒站用变负荷时不影响35kV进线备自投动作；2、1号站用变随进线二运行和备用均能在35kV进线备自投装置中反应进线电压，满足备自投充电条件，缺点是1号站用变异常时也需要停用35kV进线备自投，供电可靠性降低。
方案二：从站内ATS切换后引接线，优点时不管站内负荷怎么切换均不影响备自投进线二的线路电压，缺点是此种接线方式下，若换成进线二主供，进线一备用那么即使进线二断路器跳闸，进线二的线路电压任然不会降低，可能造成备自投拒动。
因此综合考虑两种方案，优先选择第一种。该接线后对备自投试验正常，切换站用变负荷35kV进线备自投不会放电，满足进线备自投条件。增加投资成本在进线二线路侧增加一台单相电压互感器，减少二次环节接线，降低因二次复杂接线引起的安全隐患。
5结束语
在电网大力改革的今天，提高供电的可靠率显的尤为重要。本着一切事故都可以预防的安全理念，加强运行人员的设备巡视维护是十分必要的。在巡视中发现的缺陷和故障能即时处理，就会大大减少不必要的人力物力浪费，达到精益化管理的目的。运行人员要加强专业技术学习和总结，才能在面对复杂繁多的变电站设备出现问题时从容面对。
作者:周林，男，1981年05月26日，云南师宗，汉，大学本科，继电保护，
