摘要：夹具换型是影响产品加工的一个重要因素，减少换型时间，可以提高生产效率。本文讲述三菱MAZAK SMART立式加工中心雷尼绍测头的应用，实现自动测量及补偿功能。避免了使用百分表夹具找正引起的误差，从而实现夹具工装的快速换型。
关键词：MAZAK SMART 快速换型 雷尼绍测头
1.雷尼绍测头由OMP60光学测头.OMI-2T光学接收器组成 1.1使用方法： ①在刀具数据管理页面输入准确的测头刀长 ②手动将测头安装到刀库刀套 ③执行T*M6调出测头，机床发出信号启动测头信号，进行夹具自动找正测量
.png)

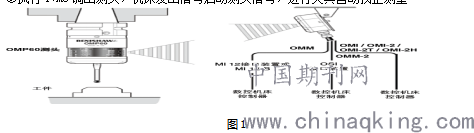

图1
1.2 OMI-2T与机床I/O信号交换
OMI-2T中的Probe status 1对应机床信号X19，Low battery（低电量）对应机床信号X18,Error（报警）对应机床信号X17,Machine start对应机床信号Y19,同时再提供给+24V和0V电源即可实现信号交互。
2、通过测量程序实现OMP60自动测量及补偿 2.1 测量跳跃指令及宏变量
2.1.1使用测量跳跃指令G91G3*。在执行G91G31过程中如果没有SKIP信号输入，则使用方法和G01一样，如果在执行中SKIP信号置1，则清除进给 轴剩余运动量，将X.Y轴的坐标值被分别存储在宏变量#5061-#5064中，供测量程序计算使用。

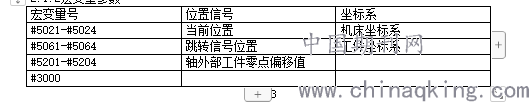

2.1.2宏变量参数
.png)
图3
2.2自动测量程序

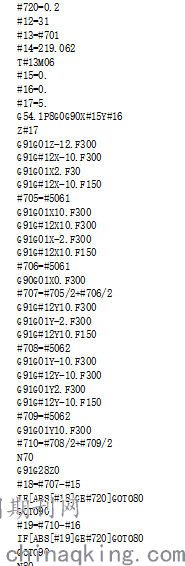

2.2.1编辑O1000测量偏移程序
.png)
.png)
结语：本文讲述使用雷尼绍实现快速换型，快速找出工件坐标系。通过调用检测程序O1000、O2000实现夹具自动补偿找正。对快速换型要求高的企业具有很大的借鉴意义，可以大大提高换型效率，实现产品的加工生产。
参考文献： 《 雷尼绍测头说明书》 《LG MAZAK ELECTRICAL CIRCUIT DIAGRAMS》
《LG MAZAK PARAMETER LIST》
《LG MAZAK MAINTENANCE MANUAL》
