摘要：共同沟又称为综合管道或综合管廊或综合管沟，是将各种市政管线集于一体，设有专门的检修口、吊装口和监测系统，实行集约化敷设和管理的一种管线敷设方式。目前国内外已建设了大量的共同沟，其对于传统的管道铺设有着明显的优越性。目前在城建开发中大力建设共同沟工程，以提高城市的地下空间管线规划、建设和管理水平。
关键词：市政 共同沟 给排水 管线综合 地下空间
一、共同沟的定义与优势
共同沟是指在城市地下建造一个隧道空间，将给排水、热力、电力、通讯、燃气等各种管线集于一体，设有专门的检修口、吊装口和监测系统，实行集约化敷设和管理的一种管线敷设方式。
共同沟初期投资较大，但它具有传统直埋无可比拟的优越性。这些优越性表现为：
（1）能避免因埋设、维修管线而导致道路反复开挖，确保道路交通畅通；
（2）能有效集约化地利用道路下的空间资源，为城市发展预留宝贵空间；
（3）能根据远期规划容量设计与建设共同沟，从而能满足管线远期发展需要；由于管线增设、扩容较方便，管线可分阶段敷设，管线建设资金可分期投资；
（4）为各种管线综合管理并能利用先进的监视系统进行综合管理提供了可能，能及时发现隐患，及时维护管理，提高管线的安全性和稳定性，提高城市的安全度；
（5）共同沟结构具有一定的坚固性，能抵御一定程度的冲击荷载的作用，具有较好的防灾性能，在战时尤为重要，能保证水、电、煤、通讯等城市重要命脉的安全。
二、给排水采用共同沟技术的特点
作为担负城市主要排水功能的市政雨水管网系统和市政污水管网系统,由于管道埋深较大,一般在市政道路下2-10m,甚至更深。若采用将市政排水管道布置于共同沟内的形式,加上共同沟内部的维修通道以及沟内检修净空(2.1-2.2m),沟的断面尺寸较大,加上结构厚度、排水管道的重力流特性,共同沟埋设达十几米深,维护管理和投资方面都将是巨大的,因此在现阶段绝大多数的地方基础项目建设中市政排水管道埋设并不纳入共同沟内。
三、共同沟的设计原则
(1)共同沟的建设应结合市政道路建设和各类市政公用事业管线的专业规划进行设计。
(2)共同沟的管线应符合个主管部门制定的维修管理要求。
(3)各管线设置合理,不相互干扰,保证其安全可靠运行。
(4)共同沟的断面布置在满足维修管理要求的基础上,应尽量紧凑,以充分体现经济合理性。
四、共同沟附属布置及要求
共同沟的附属工程包括消防系统、排水系统、电气系统、信息检测与控制系统、通风系统、共同沟出入口及进料口等。为了方便今后共同沟建成后的运行管理和监控,还需建造共同沟控制中心,中心内设共同沟运行管理机构及仪表监测与控制,针对共同沟的运行状况进行实时监测与控制。
五、共同沟工艺给排水系统布置及要求
若共同沟内设置有市政给水管、中水管,由此给水管道管径较大,且管内含水,管道上设置有控制阀门等设备,从管道重量及方便维护方面考虑,应设于共同沟分层布置的下层,将共同沟分层布置的中上层空间预留给其他专业管线布线，给水管道等还需利用一定间隔的管道基础进行固定,给水管和中水管于共同沟出仓口处沿线向共同沟外预留管道,便于与市政周边道路下及发展地块的给水管道衔接。
在共同沟内的排水方式的采用上,现较为成熟和适用的主要为纵向排水沟,并在共同沟连通2个仓室的检修人员出入口兼出仓口、进料口处低点均设置集水沟和集水坑,每个集水坑内布置2台潜水泵,主要是考虑收集结构渗漏水和管道维修时的放空以及事故排放水等。热水管的泄水阀和中水管的排泥阀系统设置在共同沟外,以免热水和中水的排放对沟内的环境造成污染。
潜水泵将废水提升到沟外道路下的雨水井内,日常2台潜水泵自动交替运行用于结构渗漏水的排放,在管道维修时2台泵同时运行用于管道放空和事故水的排放。排水压力管采用内外热镀锌钢管,直径大于等于DN100时采用卡箍连接,其余采用丝扣连接。为了便于平时的清洁维护,建议共同沟内每个仓室内分别设置给水浇洒管,用以仓室内冲洗地面或清洁管道。
六、共同沟工程实例解析
1、某县城综合管沟由西向东贯穿了整个县城，沟内敷设有电力、电信、污水、上水共计四种管线，其综合管沟内敷设有电力、电信、污水、上水共计四种管线，同时共同沟设计结合了道路规划设置了共同沟排水、通风、消防、检修系统。
2、某市新区综合管沟工程：

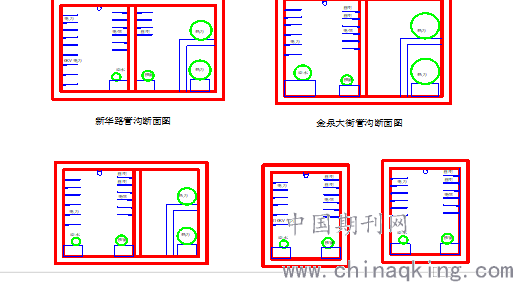

某市新区管沟全长17418米。根据每条道路敷设的市政管线情况设计了单沟和双沟两种断面形式。其中单沟管沟全长4252米，入沟管线有电力、通讯、给水、中水四种管道；双沟管沟全长13166米，入沟管线有电力、通讯、给水、中水、热力五种管道。此工程正在设计阶段。管沟断面形式如下：
.png)
结语：目前共同沟建设也处于起步阶段。随着政府对地下空间开发利用的重视，做好规划，把共同沟系统网络，与道路，交通，地铁网络规划及地下空间开发利用的规划统筹安排。在共同沟设计过程中注重地下空间的综合开发利用，综合考虑空间布局，结合道路及景观设计合理设置投料口、安装口、通风口、进出口等附属设施结构，做好工程设计并在实施重大市政工程时，同步建造共同沟，相信将会取得最大效益。
参考文献：
1、《共同沟在我国之现状及发展》朱南松 2015-5-20
2、《城市综合管沟规划建设管理参考资料》河北省住房和城乡建设厅城建处，2016年
