摘要：五星级酒店相对于其他业态来说，较为复杂。通过对某五星级酒店的电气系统进行分析，总结五星级酒店电气设计过程中注意事项，供同行参考。
关键词：五星级酒店 电气设计 负荷等级 柴油发电机 电气系统分析
随着社会的发展，人们对生活品质有了更高的要求，对五星级酒店的需求也日益增大。现代化的五星级酒店，具备餐饮、客房、会议、休闲娱乐等功能，这对五星级酒店的设计提出更高的要求。本文以山海天大酒店·傲途阁精选酒店作为案例，对五星级酒店的电气设计进行简要分析，总结五星级酒店电气设计的特点。
一、项目概况
山海天大酒店·傲途格精选位于海南三亚，坐落在美丽的三亚大东海旅游区，毗邻大东海鹿回头风景区。酒店总占地面积为13518.70㎡，总建筑面积为50385㎡，建筑高度为81米，地上20层，地下2层。地下主要是设备用房区域和地下车库，4~20层为酒店客房层，共有216间客房，1~3层为裙房部分，设置有会议室、宴会厅、餐厅、SPA等设施。
二、酒店电气设计
2.1 负荷等级和负荷指标
根据民用建筑电气设计规范 ( JGJ 16-2008) ，经过多轮次与酒店管理公司沟通，负荷等级和负荷指标达成一致，见表1和表2：

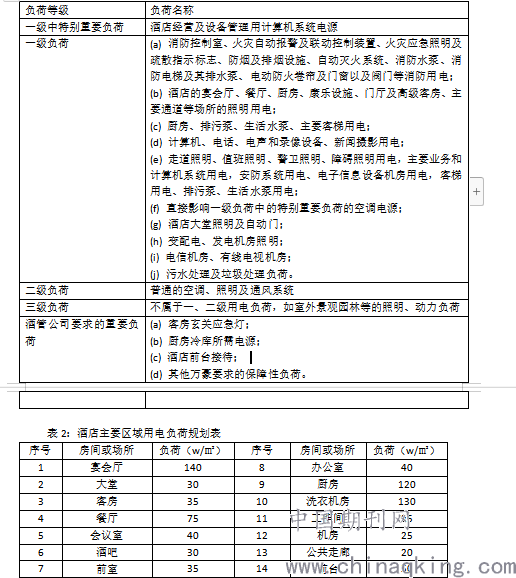

表1：酒店负荷等级划分表
.png)
2.2供电电源
2.2.1 市政电源
由于酒店一二级负荷较多，经与供电局沟通，引进两路10kV电源，以满足酒店运营需求。
2.2.2 UPS电源
依据酒店管理规范要求，所有服务器、电脑、POS收银机和交换机需和UPS电源连接。UPS进口电源需与应急发电机相连，能够保证60min的不间断供电时间。
2.2.3 EPS电源
应急照明电源采用EPS，并与柴油发电机相连。EPS电池容量为断开所有外部电源后持续至少90min。应急照明应由BMS系统监控。
2.2.4 柴油发电机
为保障酒店的特别重要及一级负荷的供电可靠性，本项目设置柴油发电机作为酒店部分的重要负荷的备用电源。按照酒店管理公司的要求，柴油发电机须满足酒店用电负荷容量的80％估算柴油发电机常用功率，拟配置2台常用功率1500kVA的柴油发电机。
依据酒店管理公司设计标准要求，在市电全停和紧急状态时启动备用发电机保障全部消防和生命安全系统用电、客梯、厨房冷库等重要负荷。
根据规范要求，室内油箱储油量 1m3。根据酒店管理公司要求，本项目为度假型酒店，柴油发电机需满足72h不间断运行，经计算需要提供室外储油罐29m3。室外储油罐与锅炉房储油罐合用，以两者间储油量较大者设置。
2.3高低压系统

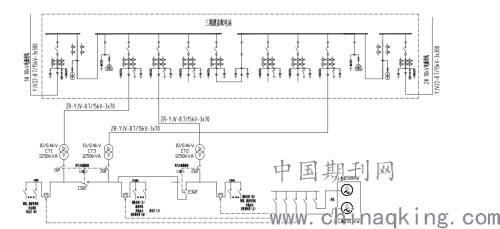

两路10kV电源互为备用供电。当市政电源正常时，两路电源同时供电，联络开关断开；当一路市政电源失压时，联络开关自动投入；当失压电源恢复正常时，手动断开联络开关，手动合上失压电源开关。高低压系统结线图见图1：
.png)
图1：高低压系统结线图
2.4弱电系统
酒店的弱电系统，除去消防弱电系统之外，主要包含客房控制管理系统、智能建筑集成管理系统、安全防范系统、会议系统等。
2.4.1 客房智能管理系统（RCU）
该系统采用TCP/IP 架构，采用插卡取电面板。主要对客房内照明、空调、窗帘、服务信息等进行智能控制。此系统可与前台管理系统有稳定接口，可以实现前台 Check in/out 后，客房内自动转到迎宾/退租模式下运行。
2.4.2 智能建筑集成管理系统（BMS）
该系统能对节约能源进行有效的管理，组建远程能耗计量系统，对各种能耗进行远
程采集、监视、记录和打印，系统应能与 BMS 监控系统联网，将收集的数据集成在统一的管理平台上。能耗计量系统由工作站、采集器、脉冲计量表设备组成，本系统采用集中供电 UPS 电源，给采集器提供 DC24V 电源。
2.4.3 安全防范系统
安全防范系统包含视频监控系统、门禁管理系统、入侵防盗报警系统、巡更系统等子系统。
2.4.4 会议系统（AV系统）
会议系统主要考虑酒店区域内的会议室，包含董事会议室、宴会厅等。宴会厅配置10000流明投影机和300英寸的投影幕，设置采用RGB矩阵和音视频矩阵对会议室的音视频信号进行切换，配置双绞线传输器等信号放大设备。采用中央控制系统取代传统的遥控器、控制面板等，使用人员和管理人员只需要通过触摸屏，进行模式控制或者分项控制，即可实现对复杂的子系统的控制。
三、酒店电气设计注意事项
3.1 在酒店的电气设计过程中，由于酒管公司的介入，在满足规范的前提之下，尚需满足酒管公司的要求；
3.2 由于酒店功能需求较多，厨房、餐厅、洗衣房、锅炉房、宴会厅、酒店大堂、游泳池、客房、总统套房等，二次机电深化单位如智能化、厨房、灯光等专业顾问也会比较多。不同功能房对电负荷的需求不一样，在电气设计时必须充分考虑这一部分的预留；
3.3 要先确定柴油发电机的供电范围。酒管公司对柴油发电机的供电范围要求，一般都是超出规范要求，而且不同酒管公司对这一块的需求也不一样；
3.4 由于酒店对能源管理的需求，对不用功能、不同区域的计量，需要单独设置。
四、总结
对于五星级酒店的电气设计，我们首先需要明确酒店管理公司的要求，然后整合规范、业主方要求和酒管公司要求，统一协调开展设计工作。电气设计，只是酒店设计的一个部分，是要服务于项目的整体设计。在必要的情况下，配合其他专业或者其他方面的要求，可以酌情进行调整，灵活处理。
参考文献
[1]中华人民共和国住房和城乡建设部.民用建筑电气设计规范(JGJ 16-2008).北京:中国建筑工业出版社,2009.
