便携式高电压测量杆的研制及应用

发表时间:2020/6/8   来源:《当代电力学文化》2020年04期   作者:龙高翼1 符棠2
[导读] 本项目研制一种便携式交直流高电压测量杆,现场只需挂在设备上可测量600kV的交流高压,具有重量轻、使用方便的特点。
        摘要
        本项目研制一种便携式交直流高电压测量杆,现场只需挂在设备上可测量600kV的交流高压,具有重量轻、使用方便的特点。采用高压电阻或高压电容作为分压器,并对分压器信号就地进行抗干扰处理并传输至终端设备,能提高抗干扰能力和测量精度,显示电压参数及加压时序等。该设备能作为备用电压测量装置,提高试验的准确度,能为监理及供电局试验班旁站人员测量电压提供方便,保证试验的质量。
        1 前言
        交流耐压试验是检查设备绝缘缺陷的重要方法,现场耐压试验需要准确测量施加的高电压,电容分压器或电压互感器在运输过程中容易参数偏差,现场试验人员设置设备参数错误,使设备的显示电压与实际电压差别比较大,电压过低不能有效的考核设备的绝缘缺陷,电压过高会损伤绝缘,不管是电压过低或电压过高都给电网的安全稳定运行留下隐患。目前还没有一种重量轻、使用方便的高压测量装置。
        按照电气设备交接试验标准及检修规程规定,110kV及以上电压等级的电力电缆、电流互感器、GIS等电力设备现场需进行交流耐压试验,以考核设备主绝缘是否存在缺陷。电缆长度越长、设备间隔越多,电压等级越高所需要的耐压试验设备的容量越大,成本越高。随着电力市场的不断放开,不少民营施工企业及个人为了谋取私利,采用低廉的设备以次充好,对显示的高电压值弄虚做假,监理及供电局高压班试验人员无法现场察觉。由于实际试验电压达不到规程规范的要求,不能发现设备的绝缘缺陷,严重影响电网的安全性。本次研究提供一种便携式交直流高电压测量杆,采用高压电阻作为电阻分压器,对信号就地进行功率放大处理并传输,能提高抗干扰能力和测量精度。该设备能作为备用的电压测量装置,提高试验的准确度,能为及供电局试验班旁站人员测量电压提供方便,保证试验的质量,维护市场的公平公正。
        2 现有测量高电压方法
        1.电压互感器测量
        在电压互感器低压二次测量端子接电压表或示波器测量电压,然后根据所测电压值和电压互感器的变比换算出高压侧电压。一般用电压互感器在0.5级以上。这种测量方法测量简单,准确度高,但测量电压不宜太高。测量电压太高则要求电压互感器的一次电压高,使制造出的电压互感器体积大,成本高,且不宜携带。
 用静电压表测量
        用静电压表可以方便地测量交流高压的有效值。测量时,将静电电压表与被试品并接,可直接测量出被试品的高压电压。其缺点是:现场使用时受风、天气、外界电磁场干扰影响较大,现场不宜使用,多用于试验室内。
        3.用球隙测量
    在交流耐压试验时,球隙不仅可以作保护用,还可以作测量用。测量球隙由一对相同直径的金属球构成。用球隙测量高压时,只有当球隙放电时,才能从表中查得电压。每次放电必须跳闸,放电时可能产生振荡,也可能引起过电电压,所以球隙测量电压不太方便,不宜在现场使用。
        4.电容分压器测量
        电容分压器一般由高压电容C1和低压电容C2组成,串联电容器上电压按电容值反比配,使被测电压通过串联的电容分压器进行分压,测出低电压C2上的电压U2,在用分压比K算出被测电压U1,
        即U1=KU2,K=(C1﹢C2)/C1
        电容分压器结构简单,携带方便,准确度较高,所以用电容分压器测量交流高压是目前现场常用的方法。
        3 便携式高压杆设计原理
        在不影响精度的情况下,设计成便携式电阻杆或电容杆,我们创新提出泄漏电流屏蔽处理,内部绝缘填充处理并传输。采样信号现场处理我们对电阻分压器进行改进,该高电压测量杆内部采用高压玻璃釉电阻,该电阻值稳定且温漂小,绝缘杆的内部安装高压电阻,在绝缘杆内填充变压器油、绝缘硅胶或绝缘灌封胶,构成交直流高压电阻杆。每节电阻杆长度为1.3m,直径40mm,重量为0.8kg,测量的交流电压为200kV,电阻为800M?。每颗杆的最大发热量为80W,一般耐压时间为1分钟,如长时间使用可采用高电压等级的电阻杆,因而发热量满足要求。该电阻杆如图1所示,根据现场测量电压的需要可以灵活的加减电阻杆的节数,一般110kV电压等级电力设备耐压试验的电压测量需要1节,220kV电压等级需要2-3节。
        如采用高压电容作为分压器,由于高压电容的体积大、重量重,目前市场上600kV串联谐振装置采用的电容分压器为三节、总电容1000pF、高4米、重165kg,现场不易组装和携带。因此,在保证精度的情况减小电容,对电容分压器的末端信号进行抗干扰处理。可采用高绝缘性能的聚酯薄膜电容器,每节电容杆200kV、150pF、长1.3米,总量为2kg。
        在绝缘杆内填充变压器油、绝缘硅胶或绝缘灌封胶。对采样信号经抗干扰处理的有线传输至STM32F4单片机,通过键盘对参数进行设置如图1所示。液晶显示电压的有效值、峰值、加压时序图等,同时可以打印试验时间、试验电压值、频率和加压时序等,如图2所示。

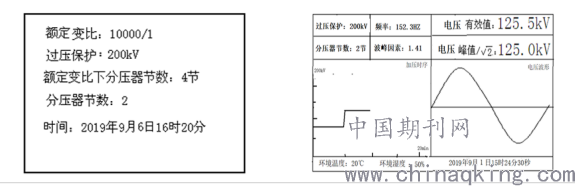

             图1  电压测量终端设置界面                图2  电压测量终端测试界面
        4 现场应用
        高电压测量杆采用高压电阻或电容器作为电阻分压器,将电阻装入绝缘杆内,在绝缘杆内填充变压器油、绝缘硅胶或绝缘灌封胶。采取对泄漏电流屏蔽、采样信号就地处理并传输等措施,提高抗干扰能力和测量精度。该测量杆经过专业检测机构检测电压测量的精度为1级,通过对几个变电站的应用,具重量轻,携带方便,现场使用方便,价格便宜的特点,达到了较好的效果。
        5 产生的效益
        1、现场试验时提供了一种辅助测量电压的装置,提高了电压测量的准确性。
        2、为监理和业主单位提供了一种低成本、便携式的电压测量装置,对试验单位起到真正的现场监督作用,提高试验的质量,维护电网的安全,维护市场的公平公正。
        3、贵州电网及下属企业可在110kV及以上长距离电缆,220kV及以上GIS、主变等耐压试验中占领更多的市场份额,为公司创造更多的收益。
        6总结
        在几个工程的应用中,该设备可作为备用的电压测量装置,提高试验的准确度;同时能为及供电局试验班旁站人员测量电压提供方便,保证试验的质量,维护市场的公平公正。我们将继续提高测量杆的绝缘性和安全性,改进制作工艺,并向系统进行推广。

        参考文献:
        [1]李建明、朱康《高压电气设备试验方法》中国电力出版社 2008
        [2]中国南方电网组编《电网建设施工作业指导书-电气试验》 中国电力出版社 2012
        [3] 刘火良、杨森《STM32库开发实战指南》 机械工业出版社 2016
