摘要：变电站施工期间，进行安装GIS设备属于重要内容，而且产生的作用巨大。通过进行安装GIS设备，对于电力系统的安全平稳运行产生重要的影响。在当前社会发展形势下，应用传统形式的安装技术已经远远不能满足标准需求，所以变电站施工的人员必须要应用先进的GIS设备安装技术，采取科学的安装工艺，确保获得最优的安装方式及应用质量。
关键词：GIS设备；安装技术；变电站施工
一、GIS设备的安装步骤
1、安装方案的制定为了保证
变电站GIS设备的安装成功进行，首先应该对施工的现场状况进行勘探，根据实际状况制定相应的安装方式，做好相关的准备工作，通过组织安装人员、安装设备、GIS元件运输等进行调整，在进行安装之前进行现场清理，在打开气室之后进行金属元件的清洁，之后通过合适的布料擦拭设备的表面，防止出现细小杂物影响的状况。
2、画出地面轴线
在进行变电站GIS的安装之前，首先根据现场的安装情况，确定地面的轴线位置，根据现场的轴线情况确定安装的结构位置，保证对于安装过程合理的指导，完成设备的组间安装之后，根据设备组成元件的内容进行相关的组件安装，由专业的人员进行检查。
3、法兰凸缘盘的安装
通过法兰凸缘盘可以实现不同的设备连接，是完成设备连接的重要组成零件，在进行变电站GIS设备安装时，法兰凸缘盘的重要性相对较大，在进行法兰凸缘盘安装之前，首先对其密封性严格检查，如果有损伤情况，通过磨砂纸完成磨平工作，之后通过乙醇等液体进行表面擦拭，完成安装之后，将法兰凸缘盘向密封槽中按压，保证产生位移等情况。
4、气室抽气及二次电缆的接线
在完成法兰凸缘盘的连接后，对设备抽真空，若内部呈现真空状态之后，再次充入绝缘气体。二次电缆的接线主要通过信号的传递、反馈等形式进行，作为重要的变电站GIS的组成，为了保证GIS的顺利进行，应该进行良好的变电站的设备信息互通设计，从而为设备的正常情况提供可能。
二、GIS设备的安装工作分析
1、安装前的准备
技术人员应该同施工人员之间展开严密的沟通交流，掌握住设备的设计以及安装要求标准等内容，严格地遵循施工现场的实际状态，科学合理地编制施工方案。（1）培训施工场地的全部工作者，告知GIS安装以及电业安全规范等事项。（2）严格地准备好技术资料以及施工图纸，落实严密的施工技术交底，提前预测安装设备期间的相关问题，并制定解决方案，充分地掌控全部施工流程。（3）各施工小组对于安装图纸要明确地掌握，核查好安装的尺寸、安装的部位等，小组的负责人员需要全面检查安装设备，使得设备可以平稳地应用。（4）施工小组负责人应该检查好施工现场的设备以及设施的运行状态等，布置好施工设备场所。落实组合电器的基础性检查、GIS设备检查以及设备开箱检查等内容。其中，检查GIS设备的方式就是检查绝缘部件以及组合元件、紧固螺栓、母线等是否完好。同时检查好施工场地的斗车以及吊车等，防止发生安全问题。（5）清理好施工的现场环境，例如清理地坪以及地沟等，洒水防尘，在48小时以后，安装设备。同时检查以及控制导体加工过程，防止空心体内死角有残留物。另外，检查好电力GIS密封性能，避免产生SF6气体泄漏的情况。
2、安装GIS设备的方法
安装GIS的流程较多，每一步骤均需要严格地遵循标准方法进行操作。主要的方式涉及：画出地面轴线、间隔就位、拼装模块、气室真空和充气、敷设二次电缆、接线，如图1所示。（1）对GIS基础支架进行安装。严格地检查支架的外观，在未见损伤问题的情况下，实施基础支架的安装，并且确保支架固定螺栓稳固性可靠，接地性良好，具有完整的防腐层方可。（2）拼接模块中，涉及的环节为安装断路器和隔离开关、安装电流互感器以及阀门、安装SF6气体密度监控器。在结束拼接模块以后，采取吸附剂把产生的水分清除掉，再进行可伸缩金属外壳的安装。3）实施抽气以及充气。严格地遵循相关说明展开气室的抽真空操作。之后，将SF6气体充进，充到150kPa，在气室内的气体在150kPa期间展开第一次的检漏，然后充气体至额定压力中。防止安装设备之前，每一气室SF6气压均充至额定的压力值状态中；接下来，进行连接GIS设备导线。实施连接导线之前，采取钢丝刷严格的清理接线板，可以进行涂抹导电膏。遵循设计的力矩值，禁锢法兰螺栓。其中，法兰连接涉及两种，即分别是O型面和密封面。O型面在进行具体的安装之前，必须要做好清洁工作，之后在密封槽内压入O型圈。在密封面出现损伤的情况下，应该采取砂纸磨光损伤的部位，之后清洁并安装操作；最后，接地GIS设备。科学合理地连接GIS基础和主接地线，遵循设计图纸的要求标准，展开相应的焊接工作以及螺接点的施工操作。
.png)

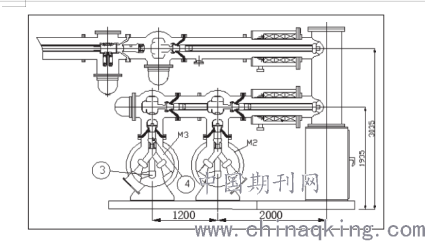

图 1 变电系统中 GIS 设备运行图
三、GIS设备的调试技术探究
1、GIS简体探伤检测
在GIS简体探伤检测方式中，涉及的检测技术较多，具体涵盖了磁粉、射线、超声以及渗透等技术检测。检测GIS筒体焊缝时，实施涡流检测技术的效果更理想，而且可以明确地掌握GIS筒体焊缝有无出现缺陷问题以及裂纹情况。进行检测的过程中，探头平行于潜在缺陷问题的方向移动，检测的频率设置为100kHz左右为宜。
2、主回路电阻试验和微含水量检查
对于电力GIS设备内部的导体连接状态进行检查，保障导体具有良好的连接，使得符合额定的载流标准。试验的方式就是直流压降法，设置电流在100A为宜。依照出厂试验报告内模块直流电阻值，累加实际测量范围中涉及的模块，最终所测数据同实际累计数值的差值需要跟所给数值相差0.2倍。质量检测SF6气体，使得SF6具有更好的纯度以及绝缘度。测量微含水量时，应用微水检漏仪DP19实施检测气体，标准就是：断路器灭弧室气室新装以后含水量、运行之中含水量分别是在150mL/L以下和300μL/L以下。
3、气体密度继电器和气密试验
定性检漏试验GIS设备，使得设备具有良好的密封度效果。进行科学的试验SF6气体密度继电器的接点以及继电同压力之间的关联性。在实施充气之前，对GIS设备气室接头以及阀门、法兰面以检漏仪实施检查密封性的状态。结束充气以后，检漏每一连接口部位。控制好检测仪探头的移动速度，大概是10mm/s。
4、其他的检查方面
进行避雷器以及接地检查，充分保障具有良好的接地以及精准的接地部位，使得电流互感器和电压互感器极性以及变比在标准的状态中。有效判断避雷器的方式是出厂期间在避雷器内安装撞击指示器，安装者需要经指示器提示展开科学的判断；进行断路器特性以及开关操作的试验，保障断路器以及隔离开关满足标准的数据，采取500V兆欧表实施检测辅助回路以及控制回路绝缘电阻；另外，进行二次回路和一次回路绝缘等的调试。
结束语
通过GIS的安装，能够为电网的运行提供重要的保证，通过调试可以实现对安装的检查测试，完成数据调试后对安装的实际进行数据判定，应该保证科学地进行安装，在工作人员的指导下形成稳定的模式，安装及调试应该顺利进行，从而实现对于设备运行的保证，维持稳定的电网电力输出情况，减少隐患情况的发生，为人们的生活提供更大程度的方便。
参考文献
［1］欧效超.电力系统中变电站GIS设备安装与调试研究［J］.大陆桥视野，2017，（18）：50.
［2］李怡.电力系统中变电站GIS设备安装与调试研究［J］.科技创新与应用，2016，（30）：194.
