摘要：针对地下商业街的特点进行消防和给排水设计
关键词：地下商业街 消火栓系统 喷淋系统 水炮系统
随着人们对交通便利的要求越来越高，很多城市都新建高铁站，高铁站边建的各种商业建筑方便乘客和周边市民吃饭、购物、停车。本文介绍地铁站边的地下商业街给排水和消防设计。
一、地下商业街介绍：
本人前段时间设计一个高铁站周围的地下商业。由于城市规划的要求，地铁站近距离范围内地面上不能有凸出的建筑，所有商业均坐落在地下，地铁出站后的市政道路上架人行天桥与道路另一边的公园和商业区连通。
地下商业有17494平方。通过三个11米至14米不等的楼梯和自动扶梯下到下沉广场进入地下商业街，另有700多米长的地下通道与住宅小区的地下车库下沉通道连通，还有几个避难通道和楼梯出地面。商业街功能有：美食广场、儿童教育、家居精品、特色餐饮、轻餐+简餐、现代街市、人防车库等、各种设备用房等。商业街在地下8.2米处，地上有1.8米的敷土，敷土上栽种树木和草坪。下沉广场中间有大树和一些景观水系等。地下商业街通过顶棚的玻璃采光顶采光。
二、消防设计：
针对地下商业的建筑布局，因为有消防控制室以及200多平方的配电房，人防部分有固定电站等，因此消防设计了室内消火栓系统，自动喷淋系统和七氟丙烷气体灭火系统、消防炮系统以及手提式灭火器。地下商业消火栓按地下建筑考虑，消火栓系统水量采用40L/S，人防车库部分有局部的机械车位，因此喷淋水量按40L/S。
1、消火栓系统布置：
商业街主街店面之间的间距是14.4米，次街店面之间间距为5.4米，店面墙体用玻璃分隔，为了不影响店铺采光，消火栓布置在店铺之间的柱子边上，但是柱子宽度只有600毫米，不满足消火栓箱和消防支管安装要求，后跟建筑专业协商，柱边增加墙体，立面按统一间距做造型。避难走道设置在靠外墙部分，墙体均为剪力墙，为不影响疏散宽度，消火栓箱暗嵌在商铺墙上。与住宅小区连通的地下通道，因产权属于市政，地下通道的消火栓系统接自市政给水管网，与地下商业消防系统分开。
2、喷淋系统布置：
每个防火分区布置一组信号阀和水流指示器，湿式报警阀集中布置在水泵房内。由于建设单位初期商业不做吊顶，为消防验收，喷头均布置为上喷头，机械车位处，在下层车位两端上方布置侧喷，并加集热罩。在下沉广场部位的外廊下布置易熔合金喷头。地下商业街间隔设置了大小不等的100-200平方的采光顶，由于普通喷头无法布置，因此考虑采用全自动智能定位消防水炮灭火系统，每个炮头流量为5L/S，工作压力0.6MPA，保护范围30米，对称布置。水炮设计流量按10L./S考虑。
3、气体灭火系统设计：
地下商业街内部有消防控制室和200多平方的配电房，因为不能用水喷淋系统，所以设置了无管网式七氟丙烷气体灭火系统，各防护区采用全淹没灭火方式。门外设置泄压孔和报警装置，系统具有自动控制、手动控制两种启动方式。
4、灭火器布置：
商业街部位火灾危险等级按中危险级A类考虑，车库部位按中危险级B类考虑。为了便于统一采购，均采用5KG的磷酸铵盐干粉灭火器，放置在消火栓带灭火器组合箱下部，车库部分，一组灭火器保护范围为12米，不足部分增加灭火器，放在柱子边。
三、给排水设计：
1、给水设计：
市政给水压力能够满足地下商业的水量和水压要求，因此不用设置加压设备，直接采用市政水。一个区进一根总管，送入需要用水点的商铺和卫生间，以及供给每个隔油间和污水提升间冲洗水管。为便于抄表，均采用远传水表 。
2、雨水设计：
由于每个下沉面积较大，为防止暴雨时排水不及时，造成商铺损失，在檐口下设置一圈400X600截水沟，截水沟处间断设3X3X2和3X3X3的集水坑。雨水量按重现期50年计算，排污泵按重现期100年选型。集水坑初期准备用更大的尺寸，用于储存一部分雨水，防止在百年一遇大暴雨时，能减少损失。但是被甲方和优化公司否定了。为商业街美观需要，排水泵出水管靠墙部分，做凹槽，安装检修门，遮挡管道、阀门和仪表。
由于城市规划要求，地面不能有突出物，地面上采光顶周围一圈设置下挂沟槽，采光顶上雨水坡向雨水槽，雨水槽中的雨水通过雨水斗在地下室顶通过悬吊管，排入地下室的雨水坑内。地下商业街的疏散楼梯出地面都是敞开的，因此为避免雨水无组织进入地下室，在每段休息平台处设DN100地漏，用管道接入楼梯间处的集水坑里。为防止大暴雨时，市政雨水溢流路面，造成地下室排水不能及时排出，每台雨水排水泵出水管上再上接一段三通，并做成口部朝下的弯管，暴雨时，排水直接排到草地上。管道用绿植做掩护，不影响美观。
3、污废水设计：
地下商业街有餐饮，设计考虑每间商铺内设地沟0.5MX1.0M(H)，地沟上间隔设活动盖板，排水总管敷设在管沟内，排到每个区的隔油提升器内。每间商铺预留一个地漏、水池和清扫口接口。按片区划分，每个片区设2~3个隔油提升器。隔油器设在隔油间内，隔油间下挖4.5MX2.5MX3.5M(H)坑,隔油器放置在坑内，坑下再挖一个0.5X0.5X0.5M的小坑，用于大坑冲洗时采用排污泵排污。卫生间采用0.5M的垫土层,排水管敷设在垫层内，排入污水提升间，污水提升间内下挖3X2X2坑，坑内放置一体化污水提升设备，每个坑内再下挖一个0.5X0.5X0.5M的小坑。小坑内设排污泵。每个提升设备的通气管排出室外后，景观专业配合遮挡管道。为便于节约减少占用商铺面积，隔油间与排风机房合用，上部空间给通风专业使用，安装排风机，地面以下放置隔油器。污水提升设备单独使用设备间。
避难走道因为设有喷淋和消火栓系统，所以考虑地面消防排水，在通道内设集水坑。
4、冷凝水排水设计：
考虑到深夜，营业商户少，使用集中空调不节能，每户预留分体空调位置，每两间商铺门口共用，预留一根DN50冷凝水管，安装在垫层内，接入室外下沉广场的集水沟内。集中空调冷凝水排水，通过在顶板下穿侧壁排入室外设备平台。室外设备平台比顶板低1.8米。设备平台的雨水通过集水坑用排污泵排入室外雨水井。
四、泵房设计：
为节约用地面积，消防水池设置在汽车坡道下，水池储存一小时喷淋，一小时水炮水量及二小时消火栓水量。泵房贴水池边，泵房上部有2.7米敷土，泵房上部设有效容积36吨的混凝土水箱，与泵房顶板整体浇筑，管道安装在泵房内，检修人孔部凸出地面，防止地面水污染水箱。水箱上部敷土，种草坪。消防泵房内设有消火栓泵，喷淋泵，水炮泵以及各种灭火系统的稳压泵和气压罐。因泵房外无值班室，湿式报警阀组均设在泵房内，因而水力警铃设置在非机动车库内。
五、本次设计的难点：由于下沉广场的檐口宽度只有1.5米，而公共管线不能在商铺内敷设，给水管、消火栓管管、喷淋、水炮管、电桥架和风管都在这狭窄的空间安装，所以各专业进行综合管线，上下叠管，部分管线穿梁预埋套管。

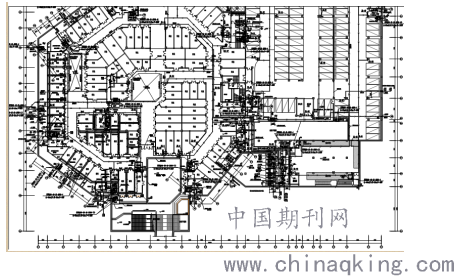

以下是部分平面图:
