摘要：本文主要是对乌鲁木齐市燃气供热有限公司南区隔压站大型技术改造后产生的效益进行浅谈。
关键词：供热、技改、对比、效益
1 技术改造目的
为充分发挥热电联产效益，提高管网整体输配能力，降低生产运营成本，南区隔压站于2019年更换扩容了3台100MW的大温差板式换热器、加装了三台立式扩容除污器、更换了4台循环泵叶轮（2018年更换一台）。
2 技术改造项目简述
板换更换项目。将原有1#、2#、9#三台装机功率75.4MW的板式换热器更换扩容为3台100MW的大温差板式换热器，其中1#、2#为进口阿法拉伐品牌、9#为国产艾克森品牌。
除污器加装项目。在南区隔压站二级网东、中、西三条线分别加装了YZ型立式扩容除污器共三台， DN900两台、DN700一台。
叶轮更换项目。2018年夏季对5#循环泵进行大修，发现叶轮气蚀严重，影响水泵出力及效率，当年更换5#泵叶轮。2019年夏季对1#、2#、3#、4#循环泵叶轮进行更换。
.png)
3 数据对比分析
各项数据统一取2019年10月10日至2020年4月10日。
3.1 供热面积
2018/2019采暖期南区热网供热面积1875万㎡（含万嘉），2019/2020采暖期南区热网供热面积1941万㎡（含万嘉），供热面积增加66万面积，较同期增加3.5%。
3.2 热量
2018/2019采暖期南区热网累计用热量878万GJ，其中电厂供热量累计667万GJ，燃气锅炉房累计供热量211万GJ（包括万嘉一、二公司、南区隔压站锅炉、二道湾、大黑甲山、动物园、新福特，累计气量共6482万方），热电燃气热占比为76%：24%。
2019/2020采暖期南区热网累计用热量882.5万GJ，其中电厂供热量累计777.7万GJ，燃气锅炉房累计供热量104.8万GJ（包括万嘉一、二公司、南区隔压站锅炉、二道湾、动物园、葛洲坝、大黑甲山，累计气量共3220万方），热电燃气热占比为88%：12%。
电厂热量较同期增加110.7万GJ，增幅16.6%，燃气热量较同期减少3262万方，降幅50%。
3.3 电量
2018/2019采暖期南区热网热源累计用电量1525.6KWH，其中隔压站用电量1092万KWH，燃气锅炉房累计用电量433.6万KWH（同上节锅炉房）。
2019/2020采暖期南区热网热源累计用电量1177.6KWH，其中隔压站用电量927.6万KWH，燃气锅炉房累计用电量250KWH（同上节锅炉房）。
南区隔压站电量较同期减少165万KWH，降幅15%；南区热网热源总用电量较同期减少348万KWH，降幅23%。
3.4 站内阻力
2018/2019采暖期南区隔压站循环泵进口压力平均为0.14Mpa,循环泵出口压力平均为0.69Mpa，二级网供水压力平均为0.46Mpa，站内阻力为0.23 Mpa，外网阻力为0.32 Mpa。
2019/2020采暖期南区隔压站循环泵进口压力平均为0.12Mpa,循环泵出口压力平均为0.56Mpa，二级网供水压力平均为0.44Mpa，站内阻力为0.13 Mpa，外网阻力为0.32 Mpa。
立式扩容除污器加装后，我公司将板换Y型除污器滤网去除，另外三台100MW换热器二次侧压降较小，2019/2020采暖期站内阻力减少0.10MPa，降幅43%。
3.5 运行流量
2018/2019采暖期南区隔压站累计流量4057万m3，其中东线累计流量1499万m3、中线累计流量1504万m3、西线累计流量105万m3，采暖期平均瞬时流量9188m3/h。
2019/2020采暖期南区隔压站累计流量4342万m3，其中东线累计流量1523万m3、中线累计流量1685万m3、西线累计流量1134万m3，采暖期平均瞬时流量9834m3/h。
2019/2020采暖期流量输配较同期增加285万立方米，平均瞬流增加646 m3/h，流量输配增幅7%。
4、效益评估
2019年夏季对南区隔压站综合改造后，在面积增加3.5%的情况下，南区热网整体用热量基本一致，南区热网热电联产效率提高近17%、管网输配量有效提升7%、综合用电量减少23%，隔压站内阻力降低43%、用电量减少15%。
4.1 未考虑天气因素

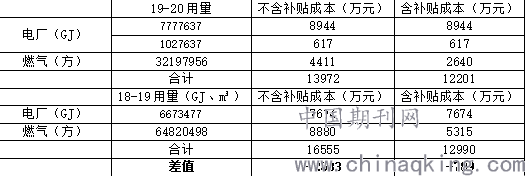

按电厂热单价11.5元/GJ、溢价17.5元/GJ，不含补贴燃气1.37元/m3、含补贴燃气0.82元/m3，电单价0.42元/KWH的单价计算。
2019/2020采暖期南区热网不含燃气补贴热成本较同期节约2583万元，其中南区热网电成本较同期节约146万元，不含燃气补贴综合成本节约2729万元，当年即可收回综合改造成本。
2019/2020采暖期南区热网含燃气补贴热成本较同期节约788.7万元，其中南区热网电成本较同期节约146万元，含燃气补贴综合成本节约934.7万元，当年节余即可收回综合改造成本。
.png)
4.2 考虑天气因素

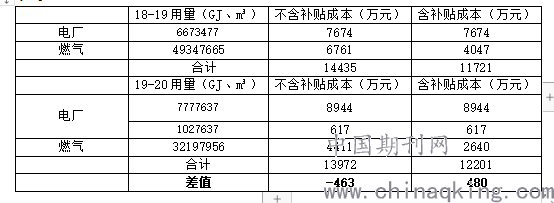

按电厂热价11.5元/GJ，不含补贴燃气1.37元/m3、含补贴燃气0.82元/m3的单价计算，不考虑电量方面，将2018/2019采暖期热单耗按照2019/2020采暖期温度进行修正（18/19为-4.42℃、19/20为-1.36℃），以18/19采暖期电厂总量667万GJ不变作为定量，计算出燃气热量160.6万GJ（4934.7万方）。
2019/2020采暖期南区热网不含燃气补贴热成本较同期节约463万元。
2019/2020采暖期南区热网含燃气补贴热成本较同期超出480万元。
.png)
