浅谈地下室后浇带影响哪些施工措施

发表时间:2020/6/8   来源:《建筑实践》2020年4期   作者:童艳丽 黄诗昌 薛建立 孙科
[导读] 浅谈地下室后浇带的设计会影响哪些施工措施。以笔者所在某项目为例
        [摘要] 浅谈地下室后浇带的设计会影响哪些施工措施。以笔者所在某项目为例,简单阐述了地下室后浇带的设计位置对后施工区域高低跨的临边安全、裙楼及塔楼落地架的位置、地下室防水要求的部位及塔楼采用爬架时的影响。针对影响,笔者浅谈如何减少由于后浇带位置增加的施工措施及安全问题。
[关键词] 后浇带设计;临边安全;措施架体;

1 工程概况
某工程位于深圳市龙岗区。项目场地现状地势东低西高,地块东西长约102米,南北长约126米,呈不规则矩形。项目总用地面积11825.03㎡,总建筑面积约102583.93㎡。项目包括:两栋超高层住宅及其商业裙房、一栋营销展示中心和三层满铺地下室,地下室建筑面积约为29768.79㎡,地上共两栋建筑,1栋住宅由39+41层A、B座2个塔楼组成,2栋住宅由33层A、B座2个塔楼组成,建筑面积合计约72950.9㎡。结构主体建筑设计使用年限为50年。1、2栋塔楼为钢筋混凝土剪力墙结构,地下室、裙房为框架结构。

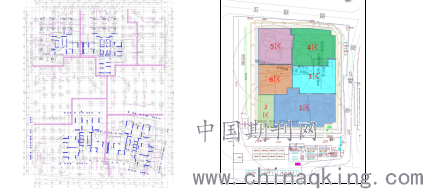

图1 某项目地下室首层后浇带图            图2 某项目地下室施工部署分区示意图
为降低地下室渗水风险,施工中一般根据设计后浇带位置留置施工缝,按照设计后浇带位置分区部署施工,本次以本项目后浇带的设置为例,分析影响哪些施工措施:
2分析后浇带的设计影响哪些施工措施
2.1地下室形成流水施工时,高低跨的临边安全
本工程1区、4区、5区为塔楼区域,为地下室关键线路,先施工区域,当地下室施工形成流水施工时,这三个区域与2区、3区、6区将会形成临边高低跨,这也是常规问题,需要在低跨位置搭设双排脚手架进行临边防护。
        2.2后浇带与裙楼塔楼结构外形的投影关系
地下室沉降后浇带的位置与塔楼阳台投影线过近,只有500mm,当塔楼区域施工到地上部分时,地下室区域还未施工至正负零,无法搭设双排架防护,对工人支模操作带来不便,也产生临边安全风险。

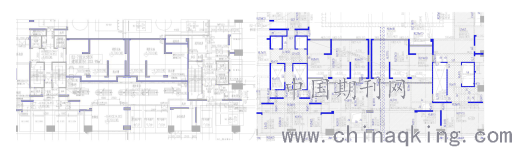

         图3 地下室后浇带与塔楼正投影的距离示意图
        2.3后浇带与地下室消防水池的位置关系
地下室伸缩后浇带从负三层消防水池穿过,对消防水池的侧壁防水产生隐患。为避免后期渗水,与设计单位协商,此伸缩后浇带一跨部位采用微膨胀混凝土浇筑,以补偿混凝土收缩,避免后期浇筑接缝处渗水。

        图4 地下室伸缩后浇带从消防水池穿过
        2.4后浇带与爬架操作架投影关系
本工程塔楼采用爬架,搭设爬架需要搭设操作平台,操作平台外立杆离结构边至少1300mm,由于塔楼有外凸窗,地下室顶板后浇带的位置不足以搭设爬架双排操作平台,需要从地下室增设双排架或者在首层预埋工字钢,做悬挑双排操作平台,此措施既增加了措施费用也有一定的安全风险。
        2.5后浇带与施工升降机基础的关系
本工程施工升降机基础的位置正好与设计后浇带重叠,通过与设计单位协商,塔楼沉降后浇带向北侧移动一跨,这样既保证了施工升降机基础的安全,也不影响施工升降机基础底部支撑架的搭设。

图5 施工升降机基础的位置与设计后浇带重叠
3如何提前规避施工期间由于后浇带位置引起的措施问题及安全问题。
3.1提前核对图纸后浇带的位置是否与具有防水功能的建筑设计冲突,如果有冲突,报请设计,尽量使后浇带与防水功能区不冲突。
3.2提前核对图纸后浇带的位置与首层后浇带位置是否重合,如发现不重合,报请设计单位复核。
3.3提前核对后浇带的位置与裙楼、塔楼外围投影线是否满足搭设施工支模架及操作架。
3.4提前策划施工升降机与后浇带的位置是否冲突,与设计协商后浇带位置避开施工必要措施。

3结语
由于施工现场一直处于动态变化,影响施工流水的因素有很多,为了减少因后浇带分缝引起的增加安全措施,可以提前叠图找出问题,并及时与设计单位沟通,在不影响后浇带功能设计的情况下,尽量减少施工安全措施处理,这样可以提前规避很多施工安全风险。

参考文献:
[1]后浇带浅谈。张弛
[2]GB50009《建筑结构荷载规范》。
[3]JGJ130《建筑施工扣件式钢管脚手架安全技术规范》。
[4]GB50010《混凝土结构设计规范》。

作者简介:
童艳丽,女,1988年出生,中级工程师,项目技术总工,深圳市福田区长富金茂大厦26层,邮编:518048,电话:15013602497,邮箱:1528184141@qq.com
黄诗昌,男,1981年出生,高级工程师,项目经理,深圳市福田区长富金茂大厦26层,邮编:518048,电话:13823207930,邮箱:340383315@qq.com
