兖州煤业榆林能化有限公司甲醇厂采用德士古气化工艺，主要有空分、气化、合成等主界区。空分机组、合成丙烯机组采用INTOUCH控制系统，随着化工行业自动化的不断进步，对操作站都有双屏的需求。
INTOUCH早期的双屏设置都是复制一幅同样的画面，后期修改的工作量巨大，本文主要介绍在运行过程中将出现的故障及注意事项。1131 的暂停功能严禁在装置正常生产的时候使用，否则会带来严重的后果。
常见故障和处理方法
一、常见硬件故障
1.1 TRICON机架故障：IO卡件故障；MP故障；备用电池电压偏低；环境温度过高。
1.2 ETP(ELCO端子板)电缆插头针脚弯曲；端子不牢、保险烧毁、
电阻烧坏。因ETP非通道隔离，现场信号接地造成大电流导致的端子板烧毁。
1.3 安全栅等隔离设备接线不牢、设备损坏、供电异常。
1.4 接线端子松动，供电端子保险烧毁，端子闸刀断开。
1.5 现场接线箱内端子接线松动、不牢，端子鼻子未压紧，接触不良。
1.6 控制室内外信号电缆断开、短路。
1.7 现场变送器、开关等传感器故障，短路以及接线松动开路。
二、常见软件故障
2.1 DDE sever进程关闭，导致INTOUCH画面无动态。
2.2 TriStation 1131 软件组态中，利用拷贝、粘贴命令对逻辑功能复制不更改命名造成联锁误动作。
2.3 InTouch与TRICON的连接，用户名字典符号名与TriStation 1131中的变量Alias不对应，张冠李戴。
2.4 TriStation 1131 软件组态中，同一命名的软、硬点区分不清，造成联锁强制错误，导致严重后果。
2.5 TriStation 1131 软件Download Change与Download ALL命令的错误使用，造成停站隐患。
2.6 TriStation 1131 软件组态中逻辑功能ON_DLY与OFF_DLY使用错误，造成的逻辑错误。
3、使用SOE收集软件和硬件Diagnostic软件，查找跳车记录和硬件故障，分析故障原因。
4、利用InTouch的趋势记录功能，分析过程参数异常。
5、利用先简后难的逻辑思维查找硬件故障点，利用卡件故障灯等信息尽快发现故障点。
案例一：在1131 程序在线连接到控制器上时严禁使用HALT，否则会造成控制器停止工作所有输出为0。SOE 文件的版本要和当前运行的1131 版本相匹配，否则不能连接。如果程序重新下装后，这时双方的版本不一致，需要找到1131 程序放置的文件夹，将软件下装生成后缀名为.SOE 的最新文件“拷贝”，将它复制到C:\Program Files（x86）\Triconex\TcxSoe\SoeConfig 文件夹。
第一步：显示器的设置
选择上下排列 2 个显示器（如果现场显示器左右放置，请选择左右排列）
第二步：操作系统的设置
对WIN7 操作系统下 C:\user\[username]\AppData\Local\Wonderware 中的Win.ini 文件进行配置，增加如下语句：
[InTouch] MultiScreen=1
MultiScreenWidth=1680（实际操作站使用的分辨率） MultiScreenHeight=1050 （实际操作站使用的分辨率）
第三步： INTOUCH 软件的设置

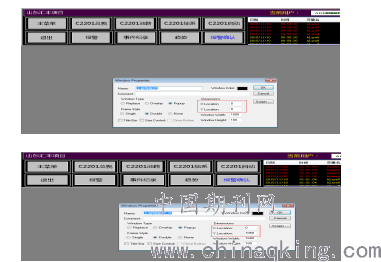

1.项目需要做 2 套相同的公共画面，例如下图中的页眉画面，2 幅画面只有坐标不同（根据显示器分辨率设置，分配在 2 个显示器中）
.png)
此项目显示器分辨率为 1680*1050，所以第 2 幅公共画面的 Y 轴坐标设置为 1050。
.png)
公共画面的脚本设置，红色方框内的 0，180 代表弹出窗口的坐标，2 个公共画面的脚本坐标分别设置数据，设置完成后，弹出画面即可出现在 2 个显示器的不同位置，实现了双屏功能而又节省了做 2 幅画面的巨大工作量，方便了后期调试。
案例二：1131工程师站和控制器同时从交换机上由DCS提供的时钟源抄获取时间信息，并保持通信，从而实现时钟同步，如果你的系统没有接到DCS时钟源或者时钟同步故障时，tricon将执行自己的时钟。
1131的时钟同步组态位置是：打开1131软件-打开你的程序-controller环境-configuration-TCM卡组态-time sync里面，是可以设置master和slave node。
控制器的时间就是来自与你网线连接的net口和组态的 IP address，所以你控制器的系统时间就是那个IP 地址上的时间。具体的你可以在1131 hlep中搜索 time sync。
